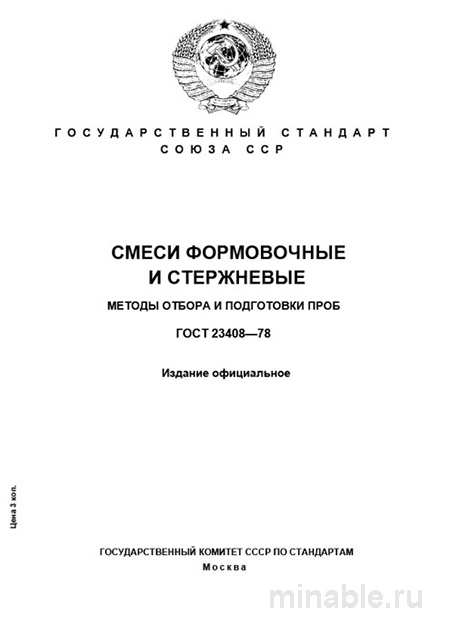

Обзор ГОСТ 23408-78: Методы контроля качества формовочных смесей
Качество литейных изделий зависит от точности подготовки и проверки формовочных и стержневых смесей, которые служат основой для формирования отливок. Неправильная подготовка смесей может привести к дефектам литья, таким как пригар, механические повреждения или пустоты. ГОСТ 23408-78 регламентирует методы отбора и подготовки проб из этих смесей, что позволяет обеспечить точность последующих испытаний и гарантировать высокое качество отливок.
Цели и задачи стандарта
ГОСТ 23408-78 устанавливает унифицированные методы отбора проб из формовочных и стержневых смесей с целью их последующего анализа на физико-механические свойства, включая прочность и влажность. Данный стандарт применяется на всех этапах технологического процесса работы со смесями, начиная с приемки партий на склад и заканчивая контролем на формовочных линиях.
Следует отметить, что ГОСТ 23408-78 не заменяет, а дополняет технические условия на конкретные смеси, если в них предусмотрены иные методы отбора проб. В большинстве случаев основным нормативным документом остается ГОСТ 23408-78.
Процедура отбора проб
Стандарт детально описывает процедуру отбора проб, учитывая тип смеси, её состояние и вид тары.
Определение места и объема отбора проб
Для смесей, транспортируемых по конвейеру, отбор проб производится в поперечном направлении потока в трех различных точках. При массе партии до 5 тонн объединенная проба должна составлять не менее 0,5 % от массы партии, но не менее 5 кг. Для партий большего объема нормы отбора проб корректируются в зависимости от их массы. Это позволяет получить репрезентативную пробу, отражающую характеристики всей партии смеси.
Подготовка проб
После отбора пробы тщательно перемешиваются и уменьшаются в объеме методом квартования. Этот метод предполагает разделение крупной пробы на несколько частей, которые затем смешиваются между собой, образуя пробу массой не менее 1 кг. Важно соблюдать данную процедуру, поскольку её несоблюдение может привести к искажению результатов анализа.
Требования к проведению испытаний
Для успешного проведения испытаний качества смесей необходимо соблюдать следующие условия:
-
Использование специализированного оборудования: Для отбора проб должны применяться инструменты, исключающие возможность отбора только мелких или крупных частиц смеси.
-
Время отбора: Пробы следует отбирать только после того, как технологический процесс, в котором участвует смесь, стабилизируется и достигнет нормального режима работы.
-
Условия хранения проб: Подготовленные пробы должны быть немедленно помещены в герметично закрывающуюся тару, предотвращающую изменение их влажности.
Различия с другими стандартами
ГОСТ 23408-78 отличается от других нормативных документов тем, что он регламентирует исключительно методы отбора и подготовки проб, тогда как другие стандарты, такие как ГОСТ 2138-91, описывают методики испытаний, направленные на определение конкретных свойств смесей.
/ Критерий / ГОСТ 23408-78 / ГОСТ 2138-91 / /----------/---------------/-------------/ / Основное назначение / Отбор и подготовка проб / Определение физико-механических свойств / / Объект регулирования / Процедура отбора проб / Методики испытаний / / Ключевой результат / Репрезентативная проба / Результаты испытаний / / Взаимосвязь / Проба, подготовленная по ГОСТ 23408-78, необходима для достоверных результатов испытаний по ГОСТ 2138-91 / /
Рекомендации для специалистов
На основании многолетнего опыта работы в области литейного производства можно выделить следующие рекомендации для инженеров и специалистов:
При приемке новых партий смесей:
-
Визуальный осмотр: Перед отбором проб необходимо провести визуальный осмотр партии на предмет наличия неоднородностей или посторонних включений.
-
Проверка сопроводительной документации: Убедиться в соответствии партии техническим условиям и в том, что отбор проб был проведен в соответствии с требованиями ГОСТ.
-
Дополнительный отбор проб: Даже при наличии паспорта качества рекомендуется провести дополнительный отбор проб и их анализ в аккредитованной лаборатории.
В процессе производства:
-
Разработка графика отбора проб: Установить регулярный график отбора проб, например, каждые 2-4 часа.
-
Обучение персонала: Провести инструктаж сотрудников по правилам отбора и подготовки проб.
-
Маркировка проб: Обеспечить идентификацию каждой пробы, указав номер партии, дату и время отбора.
Наиболее распространенные проблемы и методы их выявления:
-
Неоднородность смеси: Неоднородная структура смеси может привести к искажению результатов испытаний на прочность. Неоднородность можно выявить как на этапе отбора проб, так и после проведения процедуры квартования.
-
Изменение влажности: Хранение проб в негерметичной таре может привести к изменению их влажности, что также влияет на результаты испытаний. Для контроля влажности рекомендуется проводить взвешивание проб до и после сушки.
-
Наличие посторонних включений: В смеси могут присутствовать комки глины, песок или другие посторонние материалы. Их наличие можно выявить визуальным осмотром или с помощью ситового анализа.
Соблюдение методик, изложенных в ГОСТ 23408-78, позволяет минимизировать риски, связанные с качеством литейных изделий, и обеспечить соответствие продукции установленным требованиям.
