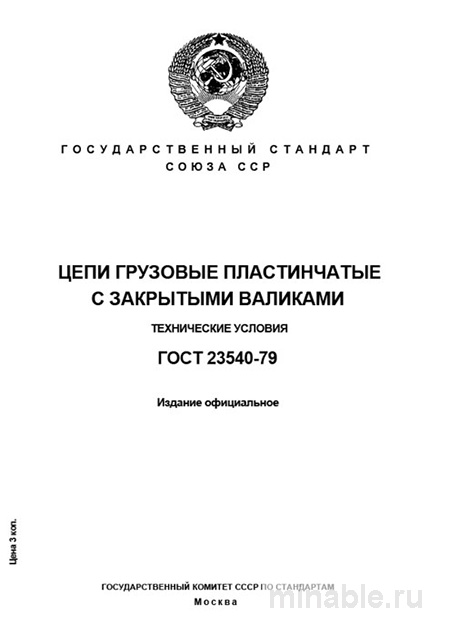

ГОСТ 23540-79: Комплексный разбор грузовых цепей с закрытыми валиками

Обзор ГОСТ 23540-79: Пластины с цепью в производственных процессах

В машиностроительной отрасли критически важно обеспечить надежность оборудования для подъема и транспортировки грузов, что предотвращает аварийные ситуации и сбои в производственных процессах. Одним из ключевых компонентов такого оборудования являются цепи с закрытыми валиками, обладающие повышенной прочностью и устойчивостью к износу. Их производство и контроль качества регламентируются ГОСТ 23540-79. Несмотря на то, что данный стандарт был разработан более четырех десятилетий назад, он сохраняет свою актуальность и требует глубокого понимания.

Назначение и области применения цепей

Стандарт ГОСТ 23540-79 определяет технические требования к производству цепей с закрытыми валиками, предназначенных для использования в подъемных и транспортировочных системах. Такие цепи отличаются от традиционных наличием защитных пластин, закрывающих валики, что значительно увеличивает их долговечность и устойчивость к механическим повреждениям. Они широко применяются в тяжелом оборудовании, включая конвейеры, элеваторы и другие машины, функционирующие в сложных эксплуатационных условиях.

Основные характеристики цепей

В стандарте детально описаны ключевые параметры, обеспечивающие надежность цепей:

Материалы

Цепи изготавливаются из высокопрочных сталей. Пластины производят из стали марок 50 или 50Г2, а валики и втулки — из стали марок 15, 20 или 20Х. Для повышения износостойкости и прочности материалы подвергаются закалке. Важным требованием является равномерность закалочного слоя, что предотвращает преждевременный износ цепи.

Геометрические параметры

Стандарт регламентирует точные размеры цепи, включая шаг, диаметр валиков и втулок, а также ширину пластин. Шаг цепи определяет расстояние между звеньями и является критическим параметром, влияющим на равномерность движения и долговечность всей конструкции.

Прочность цепей проверяется на соответствие нормативным нагрузкам, указанным в стандарте. Дополнительно проводится испытание валиков на твердость с использованием специализированных приборов.

Методы контроля качества

Для обеспечения высокого уровня качества цепей применяются следующие методы контроля:

1. Визуальный осмотр: Выявление дефектов, таких как трещины, заусенцы, а также измерение геометрических параметров, включая шаг цепи и диаметр валиков.

2. Твердометрия: Определение уровня закалки валиков с использованием методов неразрушающего контроля.

3. Проверка гибкости: Оценка способности цепи к свободному движению без заеданий, что свидетельствует о ее пригодности к эксплуатации.

4. Документальная проверка: Анализ сопроводительных документов, подтверждающих соответствие продукции требованиям стандарта.

Сравнительный анализ с другими стандартами

Существуют и другие нормативные документы, регулирующие производство цепей, такие как ГОСТ 191-82 и ГОСТ 25996-200, каждый из которых предназначен для специфических условий эксплуатации:

/ Стандарт / Особенности / Назначение / Уровень защиты от износа / /---------------/---------------------------------------------/-------------------------------------------/-------------------------/ / ГОСТ 23540-79 / Цепи с закрытыми валиками / Тяжелое оборудование (конвейеры, элеваторы) / Высокий / / ГОСТ 191-82 / Цепи с открытым шарниром / Грузоподъемные устройства (тали, краны) / Средний / / ГОСТ 25996-200/ Цепи с открытыми роликами / Приводы и передачи крутящего момента / Низкий /

Рекомендации для специалистов

1. Для инженеров: При проектировании механизмов необходимо учитывать запас прочности, так как основной проблемой является не обрыв цепи, а ее удлинение вследствие износа.

2. Для специалистов по закупкам: Рекомендуется не снижать требования к качеству цепей, а требовать от поставщиков полный комплект документов, подтверждающих соответствие продукции нормам ГОСТ.

3. Для контролеров качества: Особое внимание следует уделять проверке твердости валиков, что является ключевым показателем надежности всей цепи.

Заключение

ГОСТ 23540-79 представляет собой важный нормативный документ, обеспечивающий производство надежных цепей для подъема и транспортировки грузов. Соблюдение требований стандарта способствует предотвращению аварийных ситуаций и повышению эффективности производственных процессов. Понимание положений стандарта и проведение тщательного контроля качества при приобретении цепей позволяют гарантировать безопасность и долговечность используемого оборудования.
