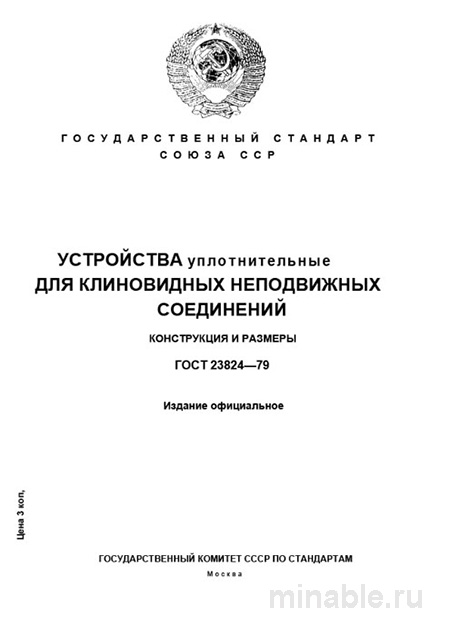

Обзор ГОСТ 23824-79: Уплотнители для клиновидных соединений в машиностроении
В машиностроительной отрасли крайне важно обеспечивать надежность соединений между элементами конструкций. Особенно это актуально для узлов, подверженных значительным механическим нагрузкам, вибрациям и температурным колебаниям. Для таких соединений разработаны специальные уплотнительные устройства, регламентированные стандартом ГОСТ 23824-79, который, несмотря на свою давность, продолжает широко применяться в инженерной практике.
Цель и область применения стандарта
Стандарт ГОСТ 23824-79 предназначен для регламентирования конструкции и характеристик уплотнительных элементов, предназначенных для герметизации клиновидных соединений. Данные соединения широко используются в машинах и механизмах, требующих высокой степени герметичности, таких как аппараты высокого давления, трубопроводная арматура (например, клапаны), крышки люков и другие элементы, где традиционные уплотнительные материалы не обеспечивают требуемого уровня надежности.
Принцип действия уплотнителей заключается в следующем: между двумя коническими поверхностями размещается уплотнительное кольцо, которое при сжатии заполняет все неровности и обеспечивает плотное прилегание к сопрягаемым поверхностям, исключая возможность протечек воздуха или рабочей среды. Важно соблюдать правильную технологию монтажа, чтобы избежать повреждения уплотнительного элемента и обеспечить его корректную работу.
Основные технические требования к уплотнительным кольцам
Стандарт ГОСТ 23824-79 устанавливает строгие требования к конструкции и материалам уплотнительных колец, обеспечивая их высокую надежность и долговечность.
Геометрические параметры
Уплотнительные кольца могут иметь две основные формы:
-
Круглую, аналогичную форме обычных колец.
-
Шестигранную, подобную форме гаек.
Размеры колец варьируются в зависимости от их функционального назначения. Диаметр кольца может составлять от 25 до 400 мм, а толщина — от 4 до 12 мм. Угол конуса также регламентирован стандартом и может быть равен 90° или 60°. Эти параметры должны строго соблюдаться для обеспечения совместимости элементов и достижения требуемого уровня герметичности.
Материалы изготовления
Выбор материала для изготовления уплотнительных колец осуществляется с учетом условий эксплуатации. Основные материалы включают:
-
Медь, обладающую хорошей коррозионной стойкостью и устойчивостью к воздействию воды и пара.
-
Латунь, которая также демонстрирует высокие эксплуатационные характеристики в агрессивных средах.
-
Нержавеющую сталь, применяемую для работы в условиях высоких температур и воздействия агрессивных сред.
В отдельных случаях могут использоваться и другие материалы, при условии их соответствия требованиям стандарта и условиям эксплуатации.
Методы контроля качества
Качество уплотнительных колец подлежит обязательному контролю на всех этапах производства и поставки.
Внешний осмотр
На первом этапе проводится визуальный контроль, в ходе которого проверяется:
-
Отсутствие трещин, царапин и других дефектов на поверхности кольца.
-
Соответствие формы кольца установленным требованиям.
-
Наличие гладкой поверхности без заусенцев.
Измерительный контроль
Далее осуществляется измерение геометрических параметров колец с использованием специализированных инструментов, таких как штангенциркуль и микрометр, для проверки соответствия размеров требованиям стандарта.
Испытания на герметичность
Для оценки герметичности колец проводятся специальные испытания в условиях, максимально приближенных к реальным эксплуатационным. Это позволяет убедиться в способности уплотнительных элементов обеспечивать надежную герметизацию соединений.
Сравнение с другими стандартами
ГОСТ 23824-79 имеет свои уникальные особенности, отличающие его от других стандартов, регламентирующих производство уплотнительных элементов.
/ Стандарт / Основное назначение / Форма и принцип действия / Материалы / Давление и температура / /----------/--------------------/-------------------------/-----------/-----------------------/ / ГОСТ 23824-79 / Неподвижные клиновидные соединения (крышки, затворы) / Кольцо для конической канавки, обжатие по кругу / Медь, латунь, нержавеющая сталь / Высокое давление (зависит от материала и размера) / / ГОСТ 13962-74 / Подвижные и неподвижные соединения в гидро- и пневмосистемах (поршни, штоки) / Кольцо круглого сечения для прямоугольной канавки, обжатие по кругу / Резина, полиуретан, фторэластомер / Высокое давление (до 32 МПа для резиновых колец) / / ГОСТ 15180-86 / Неподвижные фланцевые соединения трубопроводов и сосудов / Плоская прокладка, обжатие по прямой (как крышка на банке) / Сталь, медь, алюминий / Широкий диапазон (от вакуума до высоких температур) /
Как видно из таблицы, каждый стандарт имеет свою область применения и специфические требования к конструкции и материалам уплотнителей. Использование уплотнителей, предназначенных для других типов соединений, может привести к их повреждению и снижению надежности работы оборудования.
Рекомендации по применению
Для специалистов в области машиностроения:
-
Обеспечивать чистоту конических поверхностей для предотвращения дефектов уплотнения.
-
Тщательно рассчитывать усилие затяжки, чтобы избежать повреждения кольца и обеспечить его эффективное сжатие.
-
Использовать специальные инструменты для проверки геометрии конических поверхностей.
Для лиц, осуществляющих закупку и контроль качества:
-
Запрашивать техническую документацию на уплотнительные кольца, включая информацию о материале и размерах.
-
Обращать внимание на состояние поверхности колец, проверяя наличие заусенцев и дефектов.
-
Особое внимание уделять углу конуса и качеству обработки поверхностей, так как эти параметры существенно влияют на надежность уплотнения.
-
Обеспечивать условия хранения, предотвращающие повреждение и коррозию уплотнительных элементов.
Заключение
Стандарт ГОСТ 23824-79 является важным нормативным документом, регламентирующим производство и применение уплотнительных элементов для клиновидных соединений в машиностроении. Соблюдение требований данного стандарта обеспечивает высокую надежность и долговечность соединений, что является ключевым фактором для эффективной и безопасной эксплуатации оборудования.
