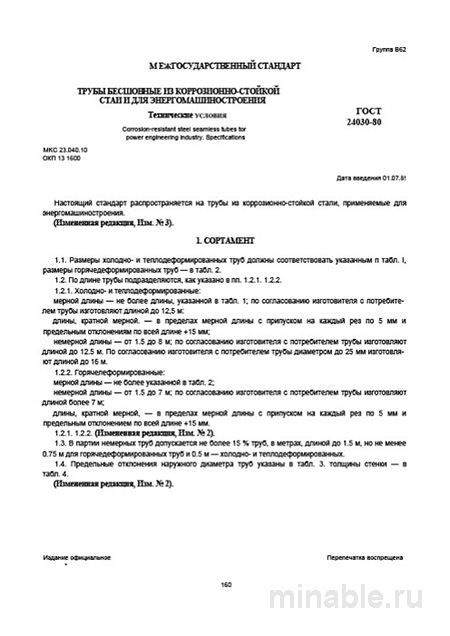

Обзор ГОСТ 24030-80: Бесшовные трубы для энергомашиностроения
В современном машиностроении, в частности в энергетическом секторе, предъявляются высокие требования к надежности каждого компонента. Оборудование функционирует в экстремальных условиях, таких как высокие температуры, значительное давление и агрессивные среды. Трубы, как основная часть энергоустановок, выполняют функцию кровеносной системы, обеспечивая стабильность работы оборудования. ГОСТ 24030-80 «Трубы бесшовные из коррозионностойкой стали для энергомашиностроения. Технические условия» является стандартом, гарантирующим безопасность и долговечность критически важных объектов. В данном обзоре, как опытный инженер, я проанализирую этот стандарт с практической точки зрения.
Назначение и область применения
Настоящий стандарт регулирует производство бесшовных труб, предназначенных для использования в экстремальных условиях энергетических установок. Они применяются для изготовления деталей котлов высокого давления, пароперегревателей, теплообменников, коллекторов и трубопроводов, функционирующих при высоких температурах и давлениях.
Следует отметить, что ГОСТ 24030-80 предназначен для специфических задач и не подходит для труб общего назначения. Этот стандарт применяется в критических системах, где отказ элемента недопустим и может привести к серьезным последствиям. В случае, если ваш проект связан с паровыми котлами ТЭЦ или атомными реакторами, данный стандарт является наиболее подходящим выбором.
Основные технические требования: материалы, размеры, свойства
Стандарт устанавливает строгие требования к различным параметрам продукции.
Марки стали и химический состав
Перечень марок стали строго ограничен и оптимизирован для работы в условиях высоких температур. Например, применяются марки 12Х18Н12Т и 08Х16Н11М3. Важно, чтобы поставщик проводил испытания на стойкость против межкристаллитной коррозии (МКК), что позволяет избежать преждевременного разрушения сварных соединений и трубы в целом.
Размеры и допуски
Стандарт определяет жесткие допуски на диаметр и толщину стенки труб. Для горячедеформированных труб отклонение по толщине стенки не должно превышать +12,5 % и -10 %. Заказчик часто недооценивает значение контроля овальности и кривизны труб. В сложных трубопроводных системах даже незначительное отклонение может вызвать проблемы при монтаже.
Механические свойства и испытания
Для каждой марки стали установлены нормы по прочности, текучести и удлинению. Все трубы подлежат испытаниям на растяжение и сплющивание. Кроме того, каждая труба обязательно проходит гидравлическое испытание под давлением, рассчитываемым по специальной формуле.
Контроль качества труб
Контроль качества труб является важным этапом, обеспечивающим их надежность. ГОСТ 24030-80 определяет несколько этапов проверки.
-
Визуальный контроль и измерения: Каждая труба проверяется на отсутствие дефектов, таких как трещины или закаты, а также на соответствие геометрии труб.
-
Проверка химического состава: Информация о химическом составе предоставляется по сертификату производителя. Для ответственных заказов рекомендуется проведение дополнительного анализа в независимой лаборатории.
-
Механические испытания: Проводятся на образцах, отобранных от 2 % труб каждой партии.
-
Испытания на межкристаллитную коррозию: Обязательны для всех труб и проводятся по специальным методам.
-
Гидравлические испытания: Каждая труба должна проходить проверку под давлением, что подтверждается клеймом или биркой.
Сравнение с другими стандартами
Для более глубокого понимания особенностей ГОСТ 24030-80, необходимо провести его сравнение с другими стандартами на нержавеющие трубы, такими как ГОСТ 994-81 и ГОСТ 9941-81, которые применяются в общем машиностроении.
/Параметр/ГОСТ 24030-80/ГОСТ 994/9941-81/ /---------/----------------/------------------/ /Основное назначение/Энергомашиностроение/Общее машиностроение/ /Контроль МКК/Обязателен/По требованию заказчика/ /Гидравлические испытания/Обязательны/Проводятся выборочно/ /Допуски по геометрии/Более жесткие/Стандартные/ /Марки стали/Специализированный перечень/Широкий перечень/
Как видно из таблицы, ключевыми отличиями являются обязательный контроль МКК и гидроиспытаний для труб по ГОСТ 24030-80. Трубы, соответствующие ГОСТ 994/9941, могут быть дешевле, но их использование в энергетике представляет высокий риск.
Практические рекомендации для специалистов
На основании многолетнего опыта работы с данным стандартом, можно дать следующие рекомендации:
-
При закупке: Обязательно указывать в техническом задании номер ГОСТ 24030-80 и требовать предоставления протоколов испытаний на МКК и гидравлические испытания. Также необходимо запросить полный паспорт и сертификат соответствия.
-
При приемке:
-
Проверка маркировки: Маркировка должна содержать номер плавки, марку стали, номер партии и клеймо ОТК производителя.
-
Контроль геометрии: Особое внимание следует уделить овальности и кривизне.
-
Визуальный осмотр: Наиболее вероятные дефекты — закаты, риски и надрывы. Зачистка допускается, если глубина дефекта не превышает минусового допуска по толщине стенки.
-
Проверка документации: Убедиться в соответствии номеров плавок в сертификате с номерами на трубах.
-
-
Для технологий: Важно учитывать, что данные трубы предназначены для сварки. Необходимо соблюдать правильные режимы сварки для конкретной марки нержавеющей стали.
Заключение: ГОСТ 24030-80 является основополагающим документом для создания надежных и безопасных энергетических систем. Его требования обязательны и необходимы. Применение данного стандарта обеспечивает ответственность инженера за результат и безопасность. Понимание его положений позволяет не только правильно принимать продукцию, но и закладывать высокое качество в конечные изделия.
