ГОСТ 24073-80: Соединения трубопроводов с врезающимся кольцом - Полный разбор

Обзор ГОСТ 24073-80: Правильное применение переходных соединений с врезающимся кольцом

В области машиностроения надежность гидравлических и пневматических систем напрямую зависит от качества соединений трубопроводов. ГОСТ 24073-80 является ключевым нормативным документом, регламентирующим конструкцию таких соединений. Данный стандарт часто недооценивается, однако его корректное применение оказывает существенное влияние на герметичность, долговечность и безопасность функционирования всей системы. В данном обзоре мы рассмотрим основные положения стандарта, его назначение и особенности практического применения.

Область применения стандарта

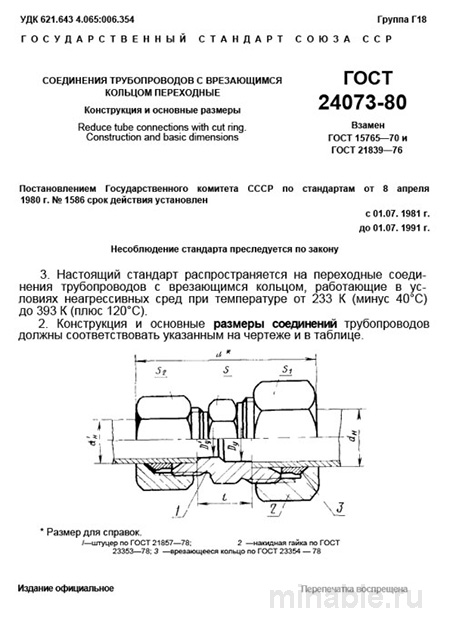

ГОСТ 24073-80 устанавливает требования к конструкции переходных соединений, предназначенных для герметичного соединения труб из цветных металлов (латунь, медь) и нержавеющих сталей в системах, работающих под высоким давлением. Такие соединения широко применяются в станкостроении, автомобильной, авиационной и космической промышленности. Они особенно востребованы в условиях, где требуется обеспечение чистоты рабочей среды (отсутствие частиц резины, характерных для резьбовых соединений) и устойчивость к вибрационным нагрузкам. Стандарт предусматривает возможность эксплуатации соединений при давлении до 400 бар.

Основные требования стандарта

Стандарт детально регламентирует требования к материалам и геометрии переходных соединений. Конструкция соединений может предусматривать цилиндрическую или коническую резьбу.

• Материалы: Корпусы соединений изготавливаются из латуни или углеродистой стали. Врезающиеся кольца производятся из высокопрочных сталей с последующей закалкой для повышения износостойкости. В особых случаях, для систем, эксплуатируемых в агрессивных средах, допускается использование корпусов из нержавеющей стали.

• Геометрия: Точность углов конусов и геометрия врезающихся колец являются критически важными параметрами. Любые отклонения от установленных значений могут привести к потере герметичности соединения. Следует отметить, что данные соединения являются одноразовыми и не подлежат повторному использованию на том же участке трубопровода, так как это может привести к протечкам.

Методы контроля качества соединений

При получении партии переходных соединений необходимо провести их тщательную проверку на соответствие требованиям стандарта. Процедура контроля включает в себя следующие этапы:

1. Визуальный осмотр: Проверка поверхности резьбы и конической части соединения на наличие дефектов, таких как заусенцы, ржавчина или механические повреждения. Острая режущая кромка врезающегося кольца должна быть без сколов и деформаций.

2. Измерительные работы: Использование специализированных инструментов для контроля геометрических параметров резьбы, таких как длина резьбы и диаметр под ключ.

3. Анализ материалов: Подтверждение соответствия материалов требованиям стандарта путем получения сертификатов от поставщика или проведения лабораторных исследований.

Возможные проблемы и способы их решения

В процессе эксплуатации могут возникать следующие типичные проблемы:

• Недостаточная затяжка резьбы: Может привести к ослаблению соединения и возникновению протечек. Рекомендуется использовать динамометрический ключ для обеспечения правильного усилия затяжки.

• Низкая твердость врезающегося кольца: Недостаточная острота режущей кромки может привести к тому, что кольцо не врезается в трубу, а лишь деформирует ее. Это также может стать причиной протечек.

Сравнительный анализ с другими стандартами

Для более полного понимания специфики ГОСТ 24073-80 целесообразно провести его сравнение с другим нормативным документом — ГОСТ 13956-74, который также регулирует соединения трубопроводов.

• Принцип работы: Соединения с врезающимся кольцом обеспечивают герметичность за счет механического врезания в трубу. Обжимные соединения работают по принципу сжатия трубы.

• Устойчивость к вибрации: Врезающиеся кольца демонстрируют высокую устойчивость к вибрационным нагрузкам, что делает их предпочтительным выбором для ответственных систем. Обжимные соединения требуют периодической проверки и подтяжки.

• Многоразовость использования: Соединения с врезающимся кольцом являются одноразовыми. Обжимные соединения допускают возможность многократного использования.

• Чистота рабочей среды: Врезающиеся кольца не оставляют механических частиц в системе, что особенно важно для обеспечения чистоты рабочей среды. Обжимные соединения могут оставлять следы резины.

Рекомендации по применению

1. Подготовка трубопровода: Перед установкой соединения необходимо обеспечить ровную обрезку трубы и снятие фаски с ее конца.

2. Процесс сборки: На трубу надевается накидная гайка и врезающееся кольцо. Труба вставляется в штуцер до упора. Перед окончательной затяжкой гайка поворачивается на пол-оборота в обратном направлении для правильной центровки. Затем гайка затягивается с необходимым усилием, контролируемым при помощи динамометрического ключа.

3. Контроль усилия затяжки: Затяжка соединения должна производиться с использованием динамометрического ключа для обеспечения требуемого усилия.

4. Маркировка соединений: Для оперативного контроля состояния соединения рекомендуется наносить маркировку на гайку или корпус.

Применение ГОСТ 24073-80 требует тщательной подготовки персонала и соблюдения всех требований стандарта. Однако благодаря высокой надежности и эксплуатационным характеристикам, данные соединения находят широкое применение в системах, где традиционные решения могут не обеспечить необходимую долговечность и устойчивость к внешним воздействиям.
