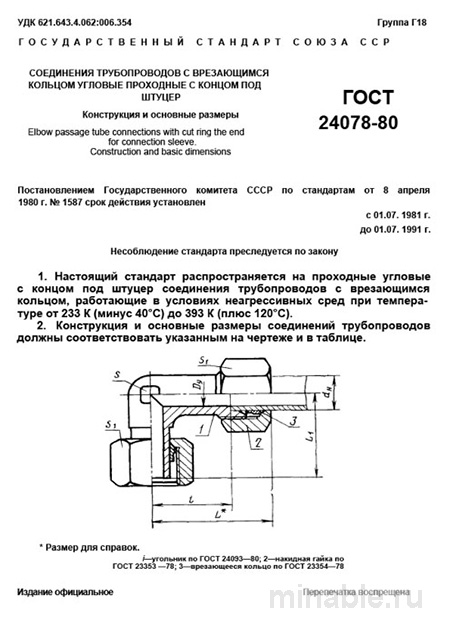

Обзор ГОСТ 24078-80: методика и особенности соединения труб с использованием врезного кольца
В области машиностроения, особенно при проектировании и эксплуатации систем, работающих под высоким давлением, особое значение имеет обеспечение надежности и герметичности соединений. Негерметичность соединений может привести к аварийным ситуациям, потере производительности и негативному воздействию на окружающую среду. ГОСТ 24078-80 регламентирует методы и требования к соединению труб с использованием специальных фитингов, оснащенных врезающимся кольцом. Данный стандарт не только устанавливает геометрические параметры, но и определяет технические условия, обеспечивающие долговечность и герметичность соединений.
Область применения фитингов
Фитинги с врезным кольцом используются для создания ответвлений в трубопроводах, транспортирующих жидкости или газы под высоким давлением. Особенностью таких фитингов является наличие специального элемента в виде кольца, который врезается в стенку трубы при затяжке, обеспечивая надежное уплотнение. Такие соединения часто применяются в местах с необходимостью изменения направления потока на 90 градусов, что позволяет оптимизировать использование пространства.
Области применения фитингов включают:
-
Станочные системы для резки и штамповки металла.
-
Системы транспортировки топлива и масел, используемые на судах и электростанциях.
-
Системы подачи сжатого воздуха под высоким давлением.
-
Места, где не допускается применение сварки или пайки.
Конструктивные особенности фитингов
ГОСТ 24078-80 детально описывает требования к материалам и конструкции фитингов. В частности, для их изготовления используются высокопрочные и коррозионностойкие стали, такие как 20Х13, 12Х18Н9Т и 12Х18Н10Т. Врезающееся кольцо также изготавливается из стали аналогичной марки, причем его твердость должна превышать твердость материала трубы для обеспечения надежного врезания.
В стандарте четко прописаны требования к геометрическим параметрам фитингов:
-
Угол конуса уплотнительных поверхностей должен составлять 24° или 90°.
-
Резьба может быть метрической или дюймовой.
-
Фитинги должны быть изготовлены с высокой степенью точности для обеспечения плотного прилегания и герметичности.
Методы контроля качества фитингов
При поступлении фитингов на склад необходимо провести тщательный контроль их качества. Основные этапы проверки включают:
-
Визуальный осмотр на наличие трещин, заусенцев и других дефектов.
-
Измерение геометрических параметров, таких как диаметр конусов и шаг резьбы.
-
Проверка твердости врезающегося кольца.
Особое внимание следует уделить выявлению микротрещин, которые могут не быть заметны визуально, но проявляются при эксплуатации под давлением. Для этого рекомендуется проводить испытания, заключающиеся в накручивании гаек на эталонные штуцеры.
Сравнительный анализ ГОСТ 24078-80 и других стандартов
ГОСТ 24078-80 отличается от других нормативных документов, таких как ГОСТ 22822-77, использующих резьбовые или конические уплотнения, следующими особенностями:
-
Принцип герметизации: в ГОСТ 24078-80 используется метод врезания кольца в трубу, тогда как в ГОСТ 22822-77 применяются резьбовые или конические уплотнения.
-
Назначение: фитинги по ГОСТ 24078-80 предназначены для систем с высоким давлением, в то время как фитинги по ГОСТ 22822-77 используются в системах со средним давлением.
-
Многократность сборки: фитинги по ГОСТ 24078-80 могут быть разобраны и собраны несколько раз с заменой кольца, в то время как фитинги по ГОСТ 22822-77 допускают более частую разборку благодаря использованию резиновых уплотнительных колец.
-
Требования к трубе: для фитингов по ГОСТ 24078-80 необходима обрезка трубы под углом 90° с соблюдением точных размеров, в то время как для фитингов по ГОСТ 22822-77 требования к подготовке трубы менее строгие.
-
Стойкость к вибрациям: фитинги по ГОСТ 24078-80 обладают повышенной устойчивостью к вибрационным нагрузкам по сравнению с фитингами по ГОСТ 22822-77.
Рекомендации по установке фитингов
Для обеспечения надежной эксплуатации фитингов необходимо соблюдать следующие правила:
-
Подготовка трубы: торец трубы должен быть обрезан строго под углом 90°, без механических повреждений и заусенцев. Диаметр трубы должен соответствовать требованиям стандарта.
-
Правильная затяжка: затяжка фитинга должна осуществляться с соблюдением рекомендованных усилий, указанных в технической документации. Чрезмерная затяжка может привести к повреждению кольца, а недостаточная — к негерметичности соединения.
-
Маркировка: фитинги должны быть снабжены маркировкой, содержащей информацию о производителе, условном проходе (Ду), номинальном давлении (Ру) и материале изготовления. Отсутствие маркировки является основанием для отказа от использования фитинга.
-
Совместимость: резьба на фитинге должна соответствовать резьбе на других элементах системы, таких как гидрораспределители или гидроцилиндры.
Заключение
ГОСТ 24078-80 представляет собой надежный нормативный документ, регламентирующий методы соединения труб под высоким давлением с использованием врезного кольца. Для обеспечения эффективной эксплуатации необходимо тщательно подбирать фитинги, соблюдать технологию установки и проводить контроль качества. Применение качественных фитингов является залогом долговечности и надежности работы трубопроводных систем.
