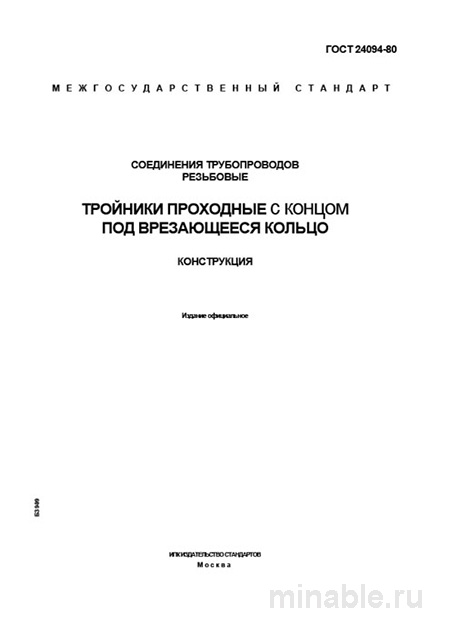

Обзор ГОСТ 24094-80: надежный инструмент для трубопроводных систем
В машиностроительной отрасли, особенно в гидравлических системах высокого давления, пневматических системах и топливных магистралях, критически важно обеспечить надежность всех соединений. Одним из ключевых компонентов таких систем являются резьбовые проходные тройники, соответствующие ГОСТ 24094-80. Этот стандартизированный документ, несмотря на свой возраст, сохраняет актуальность благодаря продуманной конструкции и высоким требованиям к качеству. В данном обзоре мы рассмотрим особенности применения тройников, регламентированных данным ГОСТ, в производственных цехах и на строительных площадках.
Назначение и области применения
Тройники, соответствующие ГОСТ 24094-80, используются в трубопроводных системах, работающих под высоким давлением. Их конструкция предусматривает наличие врезного кольца, которое является частью уплотнительного узла. Принцип действия таких тройников заключается в следующем: при затягивании накидной гайки коническая поверхность тройника вдавливает врезное кольцо в соединяемую трубку, что приводит к пластической деформации кольца. Это обеспечивает плотное прилегание кольца к поверхности трубки, заполняя микротрещины и создавая герметичное соединение, устойчивое к вибрационным нагрузкам и перепадам давления.
Тройники данной категории применяются в следующих системах:
-
Гидравлические системы промышленного оборудования, включая станки, прессы и специализированную технику (допустимое давление до 32 МПа и более).
-
Топливные и смазочные системы в двигателестроении.
-
Пневматические системы высокого давления.
-
Другие системы, где недопустимы утечки рабочей среды, включая масло, топливо и воздух.
Основные технические характеристики
ГОСТ 24094-80 устанавливает строгие требования к размерам, материалам и допускам тройников, что обеспечивает их взаимозаменяемость и надежность.
Материалы изготовления
Тройники изготавливаются из различных марок стали, в зависимости от условий эксплуатации:
-
Сталь 20 применяется для систем с неагрессивными рабочими средами.
-
Сталь 12Х18Н10Т используется в условиях агрессивных сред, а также в пищевой промышленности и других отраслях, где предъявляются особые требования к чистоте.
-
Сталь 40Х применяется в системах с повышенными нагрузками и давлением.
Выбор марки стали должен быть указан в спецификации и соответствовать условиям эксплуатации.
Конструктивные параметры
Существуют два типа тройников по ГОСТ 24094-80: с углом отвода 90° и 45°. Основные технические характеристики включают:
-
Условный проход (Dy) варьируется от 6 мм до 20 мм.
-
Рабочее давление (Ру) достигает до 63 МПа (640 кгс/см²), что обеспечивается при использовании всего узла (тройник + врезное кольцо + накидная гайка) и соблюдении правил монтажа.
-
Резьба: метрическая, что отличает данные тройники от импортных аналогов с дюймовой резьбой. Резьба должна быть чистой и без дефектов.
-
Коническая поверхность под врезное кольцо является ключевым элементом конструкции. Угол конуса, качество обработки и твердость поверхности влияют на герметичность соединения.
Контроль качества
Процесс приемки тройников, соответствующих ГОСТ 24094-80, включает проведение трех основных этапов контроля.
Внешний осмотр и измерения
На данном этапе проводится:
-
Проверка резьбы с использованием резьбового калибра. Резьба должна свободно вкручиваться без приложения значительных усилий, а также быть чистой и без следов коррозии.
-
Визуальный осмотр конической поверхности на наличие дефектов с применением лупы. Мелкие неровности или повреждения могут привести к нарушению герметичности.
-
Проверка маркировки, которая должна быть четкой и содержать информацию об условном проходе и марке стали.
Контроль материалов и твердости
Для подтверждения соответствия материалов заявленным требованиям проводятся следующие испытания:
-
Определение марки стали с использованием стандартных методов анализа.
-
Измерение твердости конической поверхности, которая должна превышать твердость тела тройника.
Испытание на герметичность
На данном этапе собирается полный узел, включающий тройник, накидную гайку, врезное кольцо и соединительную трубку. Узел подвергается испытанию на стенде под давлением, превышающим рабочее, что позволяет оценить его герметичность и надежность.
Сравнительный анализ с аналогами
ГОСТ 24094-80 имеет ряд отличий от других стандартов, регламентирующих производство тройников.
/ Параметр / ГОСТ 24094-80 (врезное кольцо) / ГОСТ 8946-75 (муфтовое соединение) / ГОСТ 22822-83 (сварное соединение) / /----------------------------------/---------------------------------------------------------/-------------------------------------------------------/-------------------------------------------------------/ / Тип соединения / уплотнение / Обжимное (герметичность за счет деформации кольца) / Резьбовое (герметичность за счет уплотнительного материала) / Неразъемное (сварка) / / Назначение / Высоконапорные системы / Низко- и средне напорные системы / Магистральные трубопроводы / / Разборность / Условно разборное / Многократно разборное / Неразборное / / Требования к монтажу / Высокие / Низкие / Очень высокие / / Стойкость к вибрации / Высокая / Низкая / Абсолютная /
Как видно из таблицы, выбор между ГОСТ 24094-80 и другими стандартами зависит от конкретных требований к системе. Первый вариант предпочтителен для высоконапорных систем, где важна надежность и устойчивость к вибрациям, в то время как второй подходит для менее критичных применений.
Рекомендации по выбору и эксплуатации
При приобретении
-
Требовать предоставления сертификата качества, подтверждающего марку стали и результаты испытаний.
-
Указывать в спецификации не только ГОСТ, но и марку стали (например, ГОСТ 24094-80, сталь 12Х18Н10Т).
-
Проводить визуальный осмотр резьбы и конической поверхности сразу после получения партии продукции.
При монтаже
-
Не использовать повторно врезное кольцо.
-
Обеспечивать соблюдение момента затяжки с применением динамометрического ключа.
-
Убедиться в соответствии диаметра трубки условному проходу тройника, чтобы избежать протечек.
Заключение
ГОСТ 24094-80 представляет собой надежный стандарт для изготовления резьбовых проходных тройников, используемых в трубопроводных системах высокого давления. Эффективность данного стандарта обеспечивается за счет строгого контроля качества материалов, соблюдения технологических требований и квалифицированного монтажа. Тройники, соответствующие ГОСТ 24094-80, являются важным элементом трубопроводных систем, от качества которого зависит надежность и безопасность эксплуатации всей системы.
