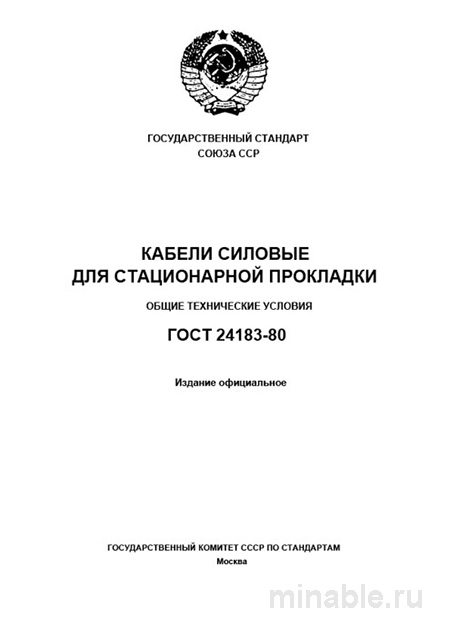

Обзор ГОСТ 24183-80: Полезный инструмент для инженера
В области электротехнического производства, где надежность и качество силовых кабелей играют ключевую роль в обеспечении стабильной работы оборудования, ГОСТ 24183-80 является основополагающим нормативным документом, регламентирующим требования к эксплуатационным характеристикам и конструкции данных изделий. Несмотря на то, что стандарт был введен в действие в 1980 году, он до сих пор сохраняет свою актуальность на территории постсоветского пространства. В данном обзоре мы рассмотрим основные положения ГОСТ 24183-80, обращая внимание на его значимость для специалистов в области электротехники.
Цель и область применения ГОСТ 24183-80
ГОСТ 24183-80 устанавливает требования к силовым кабелям, предназначенным для длительного использования в электрических сетях общего назначения. Кабели, соответствующие данному стандарту, не предназначены для частого перемещения, перегибов или эксплуатации в условиях повышенной вибрации. Они обычно применяются в стационарных условиях, таких как промышленные предприятия, электрощитовые помещения, а также для питания стационарного оборудования.
Важно отметить, что ГОСТ 24183-80 представляет собой общий стандарт, который распространяется на все типы силовых кабелей, включая кабели с медными и алюминиевыми жилами. Для каждой конкретной марки кабеля (например, ВВГ, АВВГ) существуют дополнительные технические условия, которые дополняют требования основного стандарта.
Основные положения ГОСТ 24183-80
Материалы и конструкция
Стандарт регламентирует следующие аспекты конструкции силовых кабелей:
-
Жилы: Жилы могут быть выполнены из меди или алюминия. Сечение жил должно соответствовать требованиям ГОСТ. Для алюминиевых жил особое внимание уделяется отсутствию окисной пленки и трещин, что обеспечивает надежное электрическое соединение.
-
Изоляция: В качестве изоляционных материалов используются поливинилхлоридный пластик (ПВХ), сшитый полиэтилен или бумага. Толщина изоляции определяется в зависимости от номинального напряжения и сечения жилы, что обеспечивает необходимый уровень электрической изоляции.
-
Защитная оболочка и броня: Защитная оболочка может быть выполнена из двух стальных лент или оцинкованных проволок, обеспечивая механическую защиту кабеля. Небронированные оболочки обычно изготавливаются из ПВХ. Толщина защитной оболочки также зависит от диаметра кабеля, что обеспечивает его долговечность и устойчивость к внешним воздействиям.
Электрические параметры
В разделе, посвященном электрическим параметрам, содержатся требования, обеспечивающие безопасность и надежность эксплуатации кабелей:
-
Сопротивление жил: Сопротивление жил должно соответствовать установленным нормам. Превышение нормативных значений может свидетельствовать о некачественном материале или нарушении технологии производства.
-
Испытательное напряжение: Перед отправкой кабели должны выдерживать повышенное испытательное напряжение. Например, для кабелей с номинальным напряжением 1 кВ испытательное напряжение составляет 3,5 кВ в течение 10 минут, что позволяет оценить целостность изоляции.
-
Сопротивление изоляции: Минимальное значение сопротивления изоляции должно составлять не менее десятков мегаом на километр, что гарантирует надежную электрическую изоляцию.
Практические аспекты: маркировка и упаковка
ГОСТ 24183-80 также устанавливает требования к маркировке и упаковке кабелей. На барабане должны быть указаны следующие данные:
-
Производитель
-
Марка кабеля
-
Длина и вес кабеля
-
Дата изготовления
-
Номер партии
Отсутствие полной и четкой маркировки является серьезным нарушением, свидетельствующим о возможном несоответствии продукции требованиям стандарта.
Методы контроля качества
В стандарте предусмотрены методы контроля качества силовых кабелей, которые должны быть соблюдены при приемке продукции:
-
Внешний осмотр: Проверка на наличие вмятин на барабане, вздутий или потеков изоляции, а также на гладкость и ровность оболочки по всей длине.
-
Проверка документов и маркировки: Сравнение паспортных данных с маркировкой на барабане.
-
Измерение размеров: Определение толщины изоляции и оболочки с помощью штангенциркуля. Отклонения от нормативных значений могут свидетельствовать о браке.
-
Измерение сопротивления жил: Проверка с использованием микроомметра. Превышение нормативных значений требует проведения дополнительных испытаний.
Наиболее часто встречающиеся дефекты при приемке кабелей включают неравномерную толщину изоляции, слишком тонкое сечение жил, трещины на алюминиевой изоляции и неправильную скрутку жил в многожильных кабелях.
Сравнение с другими стандартами
Для более глубокого понимания специфики ГОСТ 24183-80 его можно сравнить с ГОСТ 31996-2012, который регулирует требования к кабелям с пластмассовой изоляцией.
Основные отличия:
-
Назначение: ГОСТ 24183-80 охватывает общие требования к силовым кабелям общего назначения, в то время как ГОСТ 31996-2012 устанавливает более строгие требования к кабелям с улучшенными характеристиками по пожарной безопасности.
-
Пожарная безопасность: ГОСТ 31996-2012 включает классификацию кабелей по категориям нераспространения горения, пониженного дымовыделения и огнестойкости, в то время как ГОСТ 24183-80 не рассматривает эти аспекты.
-
Допуски по размерам: Требования к размерам кабелей в основном соответствуют ГОСТ 24183-80, но могут быть более строгими в некоторых аспектах.
-
Актуальность: ГОСТ 24183-80 остается действующим стандартом, однако для критически важных объектов, таких как торговые центры, метро и социальные учреждения, рекомендуется использовать ГОСТ 31996-2012.
Практические рекомендации для специалистов
При работе с силовыми кабелями важно учитывать следующие рекомендации:
При выборе кабеля:
-
Четко указывать марку кабеля в технической документации, чтобы избежать путаницы.
-
Для внутренней проводки в сложных условиях рекомендуется использовать кабели, соответствующие ГОСТ 31996-2012, которые обладают улучшенными характеристиками по пожарной безопасности.
-
Требовать от поставщика протоколы заводских испытаний, включая данные по испытательному напряжению и сопротивлению изоляции.
При приемке кабеля:
-
Проводить визуальный осмотр барабана и среза кабеля на наличие дефектов, таких как смещение жил или пустоты в изоляции.
-
Проверять соответствие веса кабеля указанным в технической документации значениям, что может свидетельствовать о качестве продукции.
-
Убедиться в правильной намотке кабеля на барабан, так как спутанные витки могут указывать на неправильное хранение и возможные повреждения.
Заключение
ГОСТ 24183-80 является важным нормативным документом, который регулирует основные требования к качеству и надежности силовых кабелей. Знание и правильное применение данного стандарта позволяет обеспечить безопасную и стабильную работу электрических систем, что является залогом успешной деятельности предприятий.
