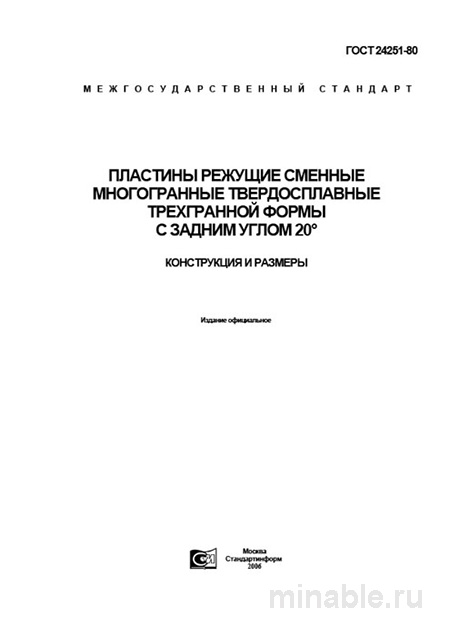

ГОСТ 24251-80: Пластины режущие - Комплексный разбор и описание

Обзор стандарта ГОСТ 24251-80: Эффективный инструмент для тяжелых условий резания

В современной производственной практике, несмотря на широкое применение импортных инструментов, отечественные стандарты продолжают играть ключевую роль в обеспечении качества и эффективности технологических процессов. Одним из таких значимых стандартов является ГОСТ 24251-80, регламентирующий требования к специальным режущим инструментам, в частности к трехгранным пластинам, используемым в металлообработке. В данном обзоре рассматриваются основные характеристики, особенности применения и критерии оценки качества этих пластин, а также проводится их сравнение с другими стандартами, что позволяет лучше понять их функциональное назначение и область применения.

Описание трехгранных режущих пластин

Трехгранные режущие пластины представляют собой специализированные инструменты, предназначенные для обработки крупногабаритных и грубо обработанных металлических заготовок, таких как поковки, отливки и прокат с окалиной. Их конструкция обеспечивает высокую стойкость к механическим нагрузкам и ударным воздействиям, что делает их оптимальными для выполнения черновых и получистовых операций.

Применение трехгранных пластин позволяет эффективно удалять значительные объемы материала без необходимости достижения идеальной гладкости поверхности. Это особенно актуально при обработке заготовок с грубой поверхностью, например, при удалении ржавчины или обработке металла с высокой степенью окалины. Конструкция пластин с задним углом в 20 градусов способствует снижению усилия резания, что особенно важно при работе на станках с ограниченными техническими возможностями.

Технические характеристики пластин по ГОСТ 24251-80

Стандарт ГОСТ 24251-80 определяет строгие требования к геометрическим параметрам трехгранных режущих пластин. К основным характеристикам относятся:

• Форма: пластины имеют форму равностороннего треугольника, что обеспечивает равномерное распределение нагрузки при резании.

• Задний угол: угол между задней поверхностью пластины и направлением резания составляет 20 градусов, что способствует снижению усилия и улучшению условий отвода стружки.

• Размеры: длина стороны треугольника варьируется от 6,3 до 25 мм, а радиус при вершине составляет от 0,4 до 2,4 мм, что позволяет использовать пластины для обработки заготовок различных размеров и форм.

• Конструкция: пластины могут быть изготовлены с отверстием или без него, а также с канавкой для отвода стружки, что повышает их эксплуатационные характеристики.

Для производства пластин применяются твердые сплавы, такие как ВК8, Т5К10 и Т15К6, обладающие высокой твердостью и износостойкостью. В некоторых случаях на поверхность пластин наносятся специальные покрытия, например, из нитрида титана (TiN) или оксида алюминия (Al2O3), что значительно увеличивает их стойкость к износу и коррозии.

Контроль качества режущих пластин

Контроль качества трехгранных режущих пластин осуществляется отделом технического контроля (ОТК) в соответствии с требованиями ГОСТ 24251-80. Основные этапы проверки включают:

1. Измерение твердости: пластины подвергаются проверке на твердость с использованием специализированных приборов, что позволяет убедиться в их способности выдерживать значительные механические нагрузки.

2. Геометрическая проверка: производится измерение углов и размеров пластин для обеспечения их соответствия установленным стандартам.

3. Визуальный осмотр: кромки пластин тщательно осматриваются на наличие дефектов, таких как сколы, заусенцы и трещины, которые могут повлиять на их эксплуатационные характеристики.

4. Проверка покрытий: если пластины имеют покрытие, проводится оценка его равномерности и целостности, что гарантирует долговечность и надежность инструмента.

5. Контроль базовых поверхностей: проверяется плоскостность и параллельность базовых поверхностей пластин для обеспечения их корректного закрепления в державке.

Сравнительный анализ с ГОСТ 19086-80

Для более полного понимания функциональных особенностей трехгранных пластин по ГОСТ 24251-80 целесообразно провести их сравнение с пластинами, регламентируемыми ГОСТ 19086-80. Основные различия заключаются в следующем:

• Назначение: пластины по ГОСТ 24251-80 предназначены для черновой и получистовой обработки материалов с ударами, в то время как пластины по ГОСТ 19086-80 используются для более точной и чистой обработки.

• Прочность: трехгранные пластины по ГОСТ 24251-80 обладают большей прочностью благодаря увеличенному объему материала у режущей кромки.

• Сила резания: пластины по ГОСТ 24251-80 характеризуются меньшими усилиями резания, что позволяет использовать их в условиях ограниченной мощности оборудования.

• Качество поверхности: пластины по ГОСТ 19086-80 обеспечивают более высокую чистоту обработанной поверхности, что делает их предпочтительными для финишных операций.

• Допуски: пластины по ГОСТ 24251-80 изготавливаются с классом точности Н (нормальный), тогда как пластины по ГОСТ 19086-80 могут иметь классы точности Н и П (повышенный), что расширяет их область применения.

Выбор между данными стандартами зависит от конкретных требований технологического процесса. Например, для обработки корки литья рекомендуется использовать пластины по ГОСТ 24251-80, в то время как для финишной обработки закаленных валов предпочтительнее применять пластины по ГОСТ 19086-80.

Рекомендации для специалистов

При заказе трехгранных режущих пластин по ГОСТ 24251-80 необходимо учитывать следующие рекомендации:

• В заказе обязательно указывать не только стандарт и типоразмер пластин, но и класс точности (обычно Н) и наличие покрытия.

• Не рекомендуется использовать данные пластины для чистовой обработки, так как это может привести к снижению качества обработки и увеличению износа инструмента.

• Перед запуском серийного производства необходимо провести выборочную проверку пластин на наличие дефектов и люфта в державке.

• Особое внимание следует уделять контролю качества режущих кромок, так как сколы и трещины являются наиболее распространенными дефектами, возникающими из-за перегрева или некачественного покрытия.

Заключение

ГОСТ 24251-80 представляет собой важный стандарт, регламентирующий производство и применение трехгранных режущих пластин, предназначенных для работы в тяжелых условиях. Понимание требований данного стандарта и его грамотное применение позволяют технологам и специалистам эффективно решать задачи, связанные с обработкой крупногабаритных и грубо обработанных металлических заготовок.
