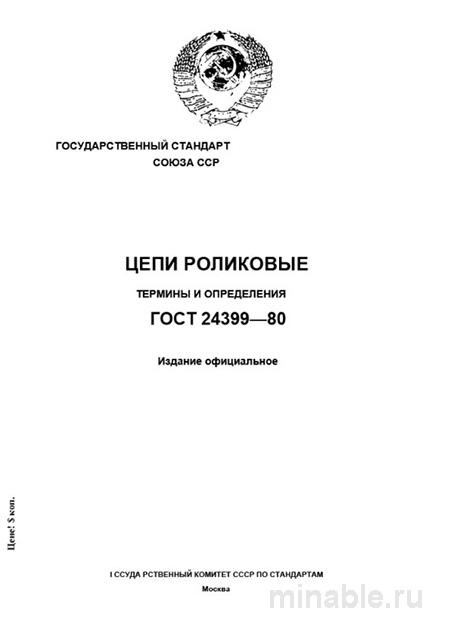

Обзор ГОСТ 24399-80: Практическое руководство для инженеров и технологов
В области машиностроения точность является ключевым фактором, определяющим качество продукции и надежность функционирования оборудования. Государственный стандарт ГОСТ 24399-80 представляет собой нормативный документ, который унифицирует терминологию, используемую в процессе разработки, производства и эксплуатации цепных передач. Данный стандарт служит важным инструментом для обеспечения взаимопонимания между конструкторами, технологами, специалистами по закупкам и лицами, осуществляющими контроль качества.
Назначение и область применения стандарта
Основной целью ГОСТ 24399-80 является установление унифицированных определений терминов, связанных с роликовыми цепями, их элементами и характеристиками. Это позволяет избежать терминологической путаницы на всех этапах жизненного цикла продукции, включая проектирование, производство, закупку и контроль качества.
Область применения стандарта распространяется на следующие аспекты:
-
Проектирование и чтение технической документации.
-
Заключение договоров и оформление заказов на комплектующие.
-
Контроль качества на этапах производства и приемки продукции.
-
Проверка соответствия поставляемых партий установленным требованиям.
Стандарт охватывает приводные роликовые и втулочные цепи, которые широко используются в различных машинах и механизмах.
Основные термины и определения
ГОСТ 24399-80 содержит детальные определения следующих понятий:
-
Роликовая цепь — цепь, состоящая из звеньев, соединенных валиками и оснащенных роликами.
-
Приводная цепь — цепь, предназначенная для передачи механической энергии от двигателя к рабочему органу.
-
Шаг цепи (t) — расстояние между центрами смежных звеньев.
-
Высота звена (H) — расстояние между внутренними поверхностями соседних пластин.
-
Ширина цепи (B) — расстояние между внутренними поверхностями крайних пластин.
-
Диаметры элементов цепи:
-
Валика (d1) — диаметр цилиндрической части валика.
-
Втулки (d2) — диаметр цилиндрического отверстия втулки.
-
Ролика (d3) — диаметр цилиндрической поверхности ролика.
-
Также стандарт содержит наименования и описания всех конструктивных элементов цепи:
-
Пластины — внутренняя (соединительная) и наружная (ведущая).
-
Валик — цилиндрический элемент, соединяющий звенья цепи.
-
Втулка — цилиндрическая деталь, устанавливаемая в звено цепи для размещения валика.
-
Ролик — цилиндрическая деталь с канавками для взаимодействия с зубьями звездочки.
-
Замок — деталь, предназначенная для временного соединения звеньев цепи.
Следует различать термины "заклепка" и "замок". Заклепка является элементом конструкции звена, а замок — отдельной деталью, обеспечивающей временное соединение звеньев цепи.
Методы контроля качества цепей
Для обеспечения высокого уровня качества цепей специалисты по контролю качества используют термины и методы, предусмотренные ГОСТ 24399-80. В процессе проверки цепей оцениваются следующие параметры:
-
Шаг цепи (t) — измеряется с помощью специализированных инструментов. Отклонение шага от номинального значения может привести к ускоренному износу цепи и повышенному уровню шума.
-
Ширина цепи (B) — контролируется с помощью микрометра. Узкая цепь может вызывать вибрацию и нестабильность работы механизма, а широкая — создавать условия для заклинивания.
-
Соосность валиков и пластин — оценивается визуально и с использованием специальных приспособлений. Несоосность элементов цепи может привести к ее поломке.
-
Радиальное биение роликов (e) — измеряется с применением индикаторной стойки. Значительное радиальное биение свидетельствует о дефектах втулок.
-
Качество термической обработки — определяется методом измерения твердости. Недостаточная твердость цепи может привести к повышенному износу, а избыточная — к хрупкости и разрушению при эксплуатации.
Взаимосвязь с другими стандартами
ГОСТ 24399-80 представляет собой терминологический стандарт, в то время как ГОСТ 13568-75 устанавливает технические требования к цепям и их элементам. Оба стандарта являются взаимодополняющими и играют важную роль в обеспечении качества продукции. ГОСТ 24399-80 служит основой для правильного понимания терминов, а ГОСТ 13568-75 — для контроля соответствия продукции установленным техническим характеристикам.
Рекомендации для специалистов
-
Требовать предоставления паспорта на каждую партию цепей, содержащего информацию о всех параметрах изделия.
-
Разработать и использовать перечень ключевых параметров для оперативной проверки цепей.
-
Проводить обучение персонала по идентификации конструктивных элементов цепи.
-
Осуществлять контроль не только геометрических размеров, но и функциональных характеристик цепи.
-
Обращать внимание на состояние упаковки и наличие смазочных материалов, обеспечивающих защиту от коррозии.
ГОСТ 24399-80 является важным нормативным документом, который обеспечивает унификацию терминологии и способствует повышению качества продукции в области машиностроения. Данный стандарт является незаменимым инструментом для инженеров, технологов и специалистов по контролю качества, позволяя им эффективно взаимодействовать с производителями и обеспечивать надежную работу оборудования.
