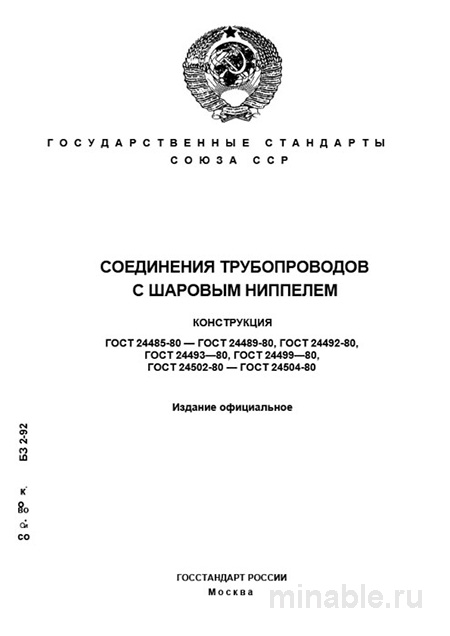

ГОСТ 24485-80: Шаровые ниппели проходные - Комплексный разбор и описание

Обзор ГОСТ 24485-80: Практическое применение

В процессе эксплуатации машин и механизмов могут возникать ситуации, требующие оперативного ремонта или замены отдельных компонентов. В машиностроении особое внимание уделяется надежности соединений, особенно в системах, работающих с жидкостями или газами под высоким давлением и при экстремальных температурах. Для обеспечения герметичности и долговечности таких соединений применяются специальные детали, известные как проходные шаровые ниппели. Регламентируются их производство и использование стандартом ГОСТ 24485-80.

Назначение стандарта

Стандарт ГОСТ 24485-80 устанавливает технические требования к конструкции, материалам и методам контроля проходных шаровых ниппелей. Эти изделия предназначены для быстрого и многократного соединения и разъединения трубопроводов и шлангов в системах, работающих с различными рабочими средами, включая масло, топливо, воду и воздух.

Особенностью данных ниппелей является возможность подключения труб и шлангов без необходимости вращения, что обеспечивает удобство при монтаже и ремонте в ограниченном пространстве. Они широко применяются в станкостроении, прессовом оборудовании и буровых установках.

Основные требования к ниппелям

Стандарт определяет ключевые параметры, которым должны соответствовать проходные шаровые ниппели, включая:

1. Материалы изготовления:

   • Нержавеющие стали марок 20Х13 и 12Х18Н9Т.

   • Высокопрочные стали марки 38Х2МЮА.

   • Латунь марки ЛС59-1.

2. Уплотнительные элементы:

   • Используются специальные резины, устойчивые к воздействию рабочих сред и высоких температур.

3. Геометрические параметры:

   • Диаметр отверстия.

   • Диаметр шара.

   • Тип резьбы.

   • Другие конструктивные особенности, обеспечивающие герметичность соединения.

4. Качество поверхности:

   • Отсутствие задиров, заусенцев и других дефектов, которые могут привести к протечкам или поломкам.

Методы контроля качества

Перед выпуском продукции производители обязаны провести комплекс испытаний, включающий:

1. Визуальный осмотр: Проверка ниппелей на наличие механических повреждений и дефектов поверхности.

2. Измерительные операции: Контроль соответствия геометрических параметров требованиям стандарта.

3. Испытание на герметичность: Проверка под давлением, превышающим номинальное, для выявления возможных утечек.

4. Определение материала изготовления: Подтверждение соответствия материала заявленным характеристикам и отсутствие подделок.

Сравнение с другими стандартами

На рынке представлены различные стандарты, регулирующие производство быстроразъемных соединений. Основные отличия ГОСТ 24485-80 от других нормативных документов включают:

• ГОСТ 28257-89: Предназначен для широкого спектра задач, включая соединение жестких труб и элементов гидросистем. Однако он не всегда оптимально подходит для работы с гибкими шлангами и трубками.

• ГОСТ 24485-80: Специализируется на соединениях гибких элементов, обеспечивая высокую надежность и удобство эксплуатации в условиях ограниченного пространства.

Рекомендации по выбору и использованию

Для обеспечения долговечности и надежности эксплуатации проходных шаровых ниппелей рекомендуется придерживаться следующих правил:

1. Документация: Запрашивать у поставщика полный комплект технической документации, включая сертификаты соответствия, паспорт изделия и информацию о материалах.

2. Выбор материалов: Обращать внимание на тип резины уплотнений, особенно при работе с агрессивными средами.

3. Контроль качества: Визуально проверять поверхность ниппелей на отсутствие дефектов, а также проводить измерения для подтверждения соответствия размеров.

4. Использование инструментов: При монтаже применять динамометрический ключ для предотвращения чрезмерного усилия, которое может привести к повреждению ниппеля.

5. Обучение персонала: Обеспечить обучение сотрудников правилам эксплуатации и монтажа ниппелей для предотвращения возможных ошибок и повреждений.

Заключение

Стандарт ГОСТ 24485-80 является важным нормативным документом, обеспечивающим высокое качество и надежность проходных шаровых ниппелей. Соблюдение требований стандарта позволяет гарантировать долговечность и герметичность соединений в различных системах. Правильный выбор и использование данных изделий способствует повышению эффективности эксплуатации оборудования и снижению затрат на ремонт и обслуживание.
