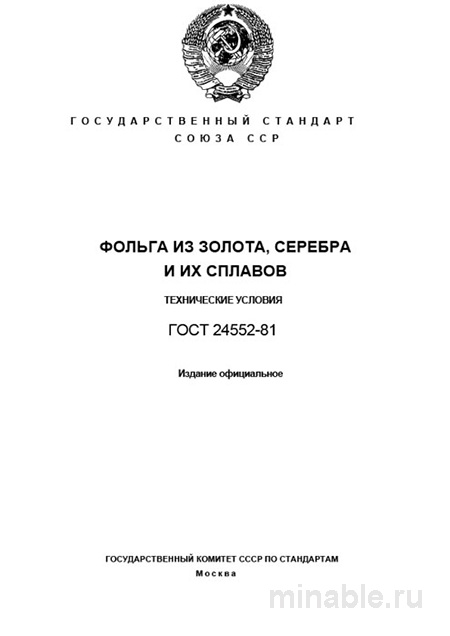

ГОСТ 24552-81: Фольга из золота, серебра – Комплексный разбор

Обзор ГОСТ 24552-81: Технические условия на фольгу из драгоценных металлов для применения в машиностроении

В современном машиностроении и приборостроении, несмотря на широкий спектр инновационных материалов, изделия из драгоценных металлов сохраняют свою значимость. Они используются для производства надежных и долговечных компонентов, обеспечивающих высокие эксплуатационные характеристики в различных отраслях. ГОСТ 24552-81 представляет собой нормативный документ, регламентирующий требования к производству и поставке фольги из золота, серебра и их сплавов. Этот стандарт устанавливает строгие критерии качества для изделий, применяемых в высоковольтных устройствах, космической технике и других высокотехнологичных областях.

Назначение и область применения стандарта

Стандарт ГОСТ 24552-81 определяет требования к фольгам из драгоценных металлов, поставляемым в рулонах или листах. Основные области применения фольги включают:

• Производство электронных компонентов, таких как контакты, проводники и подложки.

• Изготовление конденсаторов.

• Использование в авиастроении, где требуются материалы с высокой термостойкостью и коррозионной устойчивостью, например, для прокладок.

Важно отметить, что данный стандарт предназначен для промышленного применения фольги и не распространяется на изделия, предназначенные для ювелирных или декоративных целей.

Характеристики материалов, размеров и механических свойств фольги

Стандарт ГОСТ 24552-81 детально регламентирует физико-химические и механические свойства фольги.

Материалы

Для изготовления фольги допускаются различные марки драгоценных металлов, включая:

• Чистое золото (например, марки Зл 999,9).

• Чистое серебро (например, марки Ср 999,9).

• Сплавы драгоценных металлов (например, ЗлСрМ 250-150).

В стандарте четко указаны допустимые пределы содержания основного металла и примесей, что влияет на такие свойства фольги, как электропроводность, коррозионная стойкость и паяемость.

Размеры

Фольга выпускается в диапазоне толщин от 0,005 до 0,150 мм. Допуски на толщину зависят от её значения: для тонких фольг они составляют ±10%, для более толстых — ±5%. Ширина фольги варьируется от 1 до 300 мм. Фольга поставляется в рулонах или листах, при этом необходимо указывать внутренний и внешний диаметры рулона, чтобы обеспечить совместимость с производственным оборудованием.

Механические свойства

Фольга выпускается в трех состояниях:

• Твердое (Т).

• Полутвердое (П).

• Мягкое (М).

Механические характеристики фольги, такие как прочность и пластичность, зависят от её состояния и марки материала. Например, мягкая фольга обладает высокой пластичностью, но может подвергаться смятию, в то время как твердая фольга сохраняет свои геометрические параметры, но требует предварительного нагрева для обработки.

Методы контроля качества

Качество фольги проверяется в соответствии с установленными стандартами. Каждая партия продукции должна сопровождаться сертификатом, содержащим результаты проведенных испытаний.

Проверяемые параметры

• Внешний вид: Фольга должна быть без механических повреждений, следов коррозии и посторонних включений.

• Геометрические размеры: Толщина и ширина фольги измеряются с помощью микрометра и штангенциркуля.

• Механические свойства: Испытания на растяжение позволяют оценить прочность и пластичность материала.

• Электрическое сопротивление: Для фольг, предназначенных для использования в электронике, проводится измерение удельного электрического сопротивления.

Возможные дефекты

• Волнистая кромка: Может возникать из-за неправильной эксплуатации оборудования и затруднять автоматическую подачу материала.

• Неравномерная толщина: Приводит к неравномерному травлению или проблемам при сварке.

• Заусенцы на кромках: Представляют опасность, так как могут стать причиной короткого замыкания.

• Жирные пятна: Возникают в результате использования технологических смазок и могут ухудшать качество пайки.

Сравнительный анализ с другими стандартами

ГОСТ 24552-81 отличается от стандартов, регламентирующих требования к полуфабрикатам, таким как ГОСТ 6836-2002, который описывает химический состав и свойства деформируемых сплавов.

/ Параметр / ГОСТ 24552-81 (Фольга) / ГОСТ 6836-2002 (Деформируемые сплавы) / /----------------------------------/------------------------------------------------------------------------------/-------------------------------------------------------------------------/ / Основное назначение / Технические условия на готовую фольгу / Химический состав и механические свойства полуфабрикатов / / Нормируемые параметры / Толщина, ширина, состояние поставки, прочность, чистота поверхности, электрическое сопротивление / Химический состав, механические свойства для прутков и поковок / / Допуски на геометрию / Строгие, высокие классы точности / Грубые, так как продукция — полуфабрикат / / Область применения / Приемка готовой фольги у изготовителя / Заказ и приемка слитков и прутков /

Рекомендации для специалистов

При работе с фольгой, соответствующей требованиям ГОСТ 24552-81, рекомендуется:

1. Тщательно проверять маркировку, состояние поставки и размеры продукции при заказе.

2. Осуществлять визуальный контроль кромки фольги на наличие дефектов.

3. Изучать сопроводительные документы, включая сертификаты качества.

4. Использовать специализированное оборудование для контроля геометрических параметров и электрических характеристик.

5. Обеспечивать надлежащие условия хранения фольги для предотвращения коррозии и других видов порчи.

ГОСТ 24552-81 остается важным нормативным документом, регламентирующим производство и поставку фольги из драгоценных металлов. Понимание требований стандарта позволяет обеспечить высокое качество продукции и избежать возможных проблем в процессе эксплуатации.
