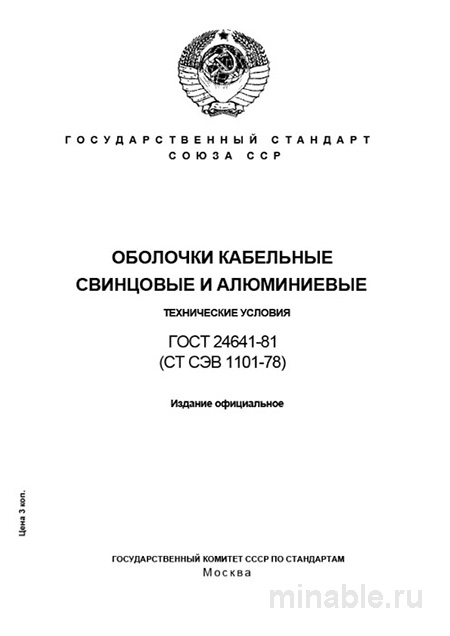

Обзор межгосударственного стандарта ГОСТ 24641-81: практический взгляд на основе производственного опыта
В машиностроительной и кабельной отраслях качество конечного продукта определяется тщательным выбором и проверкой компонентов. Кабельные оболочки, изготовленные из свинца и алюминия, предназначены для защиты проводников от воздействия влаги, механических повреждений и агрессивных химических сред. ГОСТ 24641-81 регламентирует требования к данным оболочкам, обеспечивая их соответствие установленным стандартам. Несмотря на то, что стандарт был разработан более тридцати лет назад, он по-прежнему является важным нормативным документом для инженеров и технических специалистов. В данном обзоре, основанном на многолетнем опыте работы в производственной сфере, рассматривается практическое применение данного стандарта.
Цели и задачи ГОСТ 24641-81
Данный стандарт устанавливает требования к свинцовым и алюминиевым оболочкам для силовых кабелей, рассчитанных на работу с напряжением до 110 киловольт. Основная функция таких оболочек заключается в защите проводников от внешних воздействий, таких как влага, механические повреждения и химические воздействия. Стандарт охватывает все этапы жизненного цикла продукции: от производства до проверки и поставки.
Оболочки подразделяются на две категории: свинцовые и алюминиевые. Свинцовые оболочки характеризуются высокой гибкостью и устойчивостью к коррозии, что делает их подходящими для прокладки кабелей в условиях повышенной агрессивности окружающей среды, например, в грунте. Алюминиевые оболочки, напротив, обладают большей жесткостью и меньшим весом, что позволяет использовать их в тоннелях, коллекторах и других подземных сооружениях, а также в случаях, когда требуется снижение массы кабельной линии.
Требования к материалам и геометрическим параметрам
ГОСТ 24641-81 содержит строгие требования к материалам, используемым для изготовления оболочек. Для свинцовых оболочек необходимо применять свинец с содержанием основного металла не менее 99,9%. Алюминиевые оболочки могут быть изготовлены из чистого алюминия или его сплавов, соответствующих установленным стандартам. Важно отметить, что использование вторичного алюминия или свинца с примесями недопустимо, так как это может привести к снижению эксплуатационных характеристик оболочек.
Стандарт также регламентирует геометрические параметры оболочек, включая толщину и диаметр. Допуски на данные параметры строго контролируются, чтобы обеспечить равномерность толщины стенки по всей длине оболочки. При приемке продукции проводится проверка толщины стенки с использованием ультразвукового толщиномера, что позволяет выявить возможные отклонения и дефекты. Неравномерная толщина стенки является одной из наиболее распространенных причин выхода оболочек из строя.
Методы контроля качества
Контроль качества кабельных оболочек осуществляется на двух уровнях: при приемке каждой партии продукции и в рамках периодических испытаний.
-
Визуальный осмотр и измерения: Периодически проверяется каждая партия оболочек на наличие дефектов, таких как трещины, пузырьки и неровности поверхности. Проверка проводится с интервалом в 5-10 отрезков продукции.
-
Механические испытания: Образцы из каждой партии подвергаются механическим испытаниям на прочность. Для свинцовых оболочек проводится испытание на сжатие, а для алюминиевых — на растяжение. Целью данных испытаний является оценка устойчивости оболочек к механическим нагрузкам и выявление возможных дефектов.
-
Анализ химического состава: Периодически проводится химический анализ материалов, из которых изготовлены оболочки, для подтверждения соответствия установленным стандартам и отсутствия вредных примесей.
Сравнение с другими нормативными документами
Существует другой межгосударственный стандарт, ГОСТ 7006-72, который также регламентирует требования к кабельным оболочкам. Однако данный стандарт является более общим и предназначен для менее ответственных применений. Основные различия между стандартами представлены в таблице ниже:
/ Критерий / ГОСТ 24641-81 / ГОСТ 7006-72 / /---------------------------------/--------------------------------------------------------------------------------------------------------------------/--------------------------------------------------------------------------------------------/ / Назначение / Для силовых кабелей с напряжением до 110 кВ / Для кабелей общего назначения / / Напряжение / До 110 кВ включительно / Не указано, акцент на общее назначение / / Требования к материалу / Строгие, четко оговоренные марки свинца и алюминия / Более мягкие, допускаются вторичные сплавы / / Допуски на толщину стенки / Жестче: -5%...+10% (свинцовые оболочки), -5%...+15% (алюминиевые оболочки) / Мягче: до -10% от номинального значения / / Механические испытания / Обязательные для каждой партии / Выборочные или периодические /
Как видно из таблицы, ГОСТ 24641-81 является более строгим стандартом, предназначенным для применения в ответственных системах.
Рекомендации для специалистов
На основании многолетнего опыта работы с поставщиками и производителями, можно выделить следующие рекомендации для специалистов, занимающихся приемкой кабельной продукции:
-
Проверка документации: Убедитесь, что продукция изготовлена в соответствии с требованиями ГОСТ 24641-81, и производитель предоставил все необходимые сертификаты и технические документы.
-
Визуальный контроль: Проведите тщательный осмотр продукции на наличие дефектов, таких как трещины, вмятины, неровности поверхности и другие повреждения.
-
Измерение толщины стенки: Используйте ультразвуковой толщиномер для измерения толщины стенки оболочки в нескольких точках по длине и периметру. Это позволит выявить возможные отклонения и неравномерности.
-
Проверка маркировки: Убедитесь, что на каждой упаковке продукции имеется маркировка, содержащая информацию о производителе, номере плавки, материале, из которого изготовлена оболочка, и дате изготовления.
Возможные проблемы и методы их выявления
При приемке кабельной продукции могут возникнуть следующие проблемы, связанные с качеством оболочек:
-
Неравномерная толщина стенки: Для выявления данной проблемы необходимо провести измерения толщины стенки в различных точках по длине и периметру оболочки.
-
Включения шлака и окислов (для свинцовых оболочек): Для выявления включений шлака и окислов необходимо провести проверку оболочки на торце или при испытании на сжатие. Наличие трещин свидетельствует о наличии вредных включений.
-
Низкая пластичность: Для оценки пластичности оболочки необходимо провести механические испытания на растяжение или сжатие. Низкая пластичность может свидетельствовать о низком качестве материала.
Заключение
ГОСТ 24641-81 является важным нормативным документом, регламентирующим требования к кабельным оболочкам для силовых кабелей. Следование данному стандарту обеспечивает высокое качество продукции и надежность энергетических систем.
При приемке кабельной продукции рекомендуется требовать от поставщиков предоставления сертификатов соответствия ГОСТ 24641-81 и проводить тщательную проверку продукции на соответствие установленным требованиям. Это позволит избежать возможных проблем в эксплуатации и сохранить репутацию компании.
