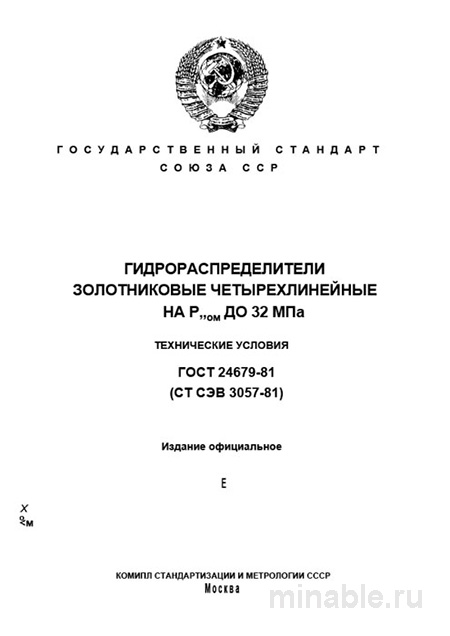

Обзор ГОСТ 24679-81: Руководство по золотниковым гидрораспределителям
ГОСТ 24679-81 является основополагающим нормативным документом для специалистов в области проектирования и эксплуатации гидравлических систем. Стандарт регламентирует технические требования к конструкции, материалам, производству и методам испытаний четырехлинейных золотниковых гидрораспределителей, которые играют ключевую роль в управлении потоками рабочей жидкости в гидравлических установках.
Назначение стандарта
ГОСТ 24679-81 устанавливает нормы и правила для разработки, изготовления и контроля качества золотниковых гидрораспределителей, предназначенных для работы в условиях высокого давления. Такие устройства применяются в промышленных гидравлических системах, включая металлорежущие станки, строительную и сельскохозяйственную технику, где требуется точное и надежное управление потоками жидкости.
Области применения
Гидрораспределители, соответствующие требованиям ГОСТ 24679-81, способны функционировать при давлении до 320 МПа (3200 кгс/см²). Это позволяет использовать их в системах, где требуется высокая мощность и надежность, например, в бульдозерах, экскаваторах и других тяжелых машинах.
Основные требования к конструкции
Стандарт предъявляет жесткие требования к материалам, конструкции и характеристикам золотниковых гидрораспределителей.
Материалы и обработка
Основные элементы гидрораспределителя, такие как золотник и корпус, изготавливаются из высокопрочных легированных сталей. Эти материалы подвергаются термической обработке, включая закалку, что обеспечивает высокую износостойкость и устойчивость к коррозии.
Особое внимание уделяется качеству поверхности деталей. Для обеспечения герметичности и предотвращения заеданий золотника, его поверхность подвергается полировке до микрошероховатости не более Ra 0,32 мкм.
Конструкция
Конструкция гидрораспределителя должна обеспечивать точное сопряжение золотника с корпусом с минимальным зазором, который составляет не более 5 мкм. Это позволяет минимизировать потери давления и обеспечить плавное управление потоками жидкости.
Важно, чтобы все элементы гидрораспределителя были изготовлены одним производителем, что гарантирует их совместимость и соответствие техническим требованиям.
Основные характеристики
Гидрораспределители, соответствующие ГОСТ 24679-81, должны обладать следующими характеристиками:
-
Герметичность: обеспечение полной герметичности при давлении до 320 МПа.
-
Стабильность давления: минимальные потери давления в процессе эксплуатации.
-
Простота управления: при ручном управлении усилие на рукоятке не должно превышать 150 Н.
Методы контроля качества
Контроль качества гидрораспределителей включает визуальный осмотр, измерение геометрических параметров и проведение функциональных испытаний. Визуальный осмотр позволяет выявить дефекты поверхности и механические повреждения. Функциональные испытания проводятся на специальных стендах, где проверяется герметичность, стабильность давления и эффективность управления.
Наиболее распространенные дефекты связаны с некачественной обработкой поверхности, неправильной сборкой или износом уплотнительных элементов.
Сравнение с другими стандартами
Для сравнения рассмотрим ГОСТ 15642-81, который также регламентирует требования к гидрораспределителям.
/ Параметр / ГОСТ 24679-81 / ГОСТ 15642-81 / /----------/----------------/----------------/ / Назначение / Для мощных гидравлических систем / Для различных гидравлических систем / / Давление / До 320 МПа / До 200 МПа (иногда выше) / / Управление / Ручное, механическое, электромагнитное, пневматическое / Ручное, механическое, гидравлическое, пневматическое / / Акцент / Герметичность, надежность / Универсальность, многофункциональность /
Выбор стандарта зависит от специфики применения гидрораспределителя. ГОСТ 24679-81 предпочтителен для систем, требующих высокой надежности и мощности, тогда как ГОСТ 15642-81 подходит для более широкого спектра задач.
Рекомендации для специалистов
При проектировании и эксплуатации гидравлических систем, соответствующих ГОСТ 24679-81, рекомендуется учитывать следующие аспекты:
-
В технической документации необходимо указывать все ключевые параметры, включая тип управления, номинальное давление, расход и другие характеристики.
-
При приемке гидрораспределителей следует требовать предоставления протокола заводских испытаний, подтверждающего соответствие изделия требованиям стандарта.
-
Необходимо проверять плавность хода золотника, отсутствие заеданий и других дефектов.
-
Особое внимание следует уделять качеству резьбовых соединений и маркировке, которая должна быть четкой и соответствовать стандартам.
-
Для обеспечения долговечности гидрораспределителя необходимо использовать рабочую жидкость, соответствующую требованиям производителя, и устанавливать фильтры для очистки жидкости.
Заключение
ГОСТ 24679-81 является важным нормативным документом, обеспечивающим высокое качество и надежность золотниковых гидрораспределителей. Соблюдение требований стандарта позволяет создавать гидравлические системы, способные работать в условиях высоких нагрузок и обеспечивать эффективное управление потоками жидкости.
