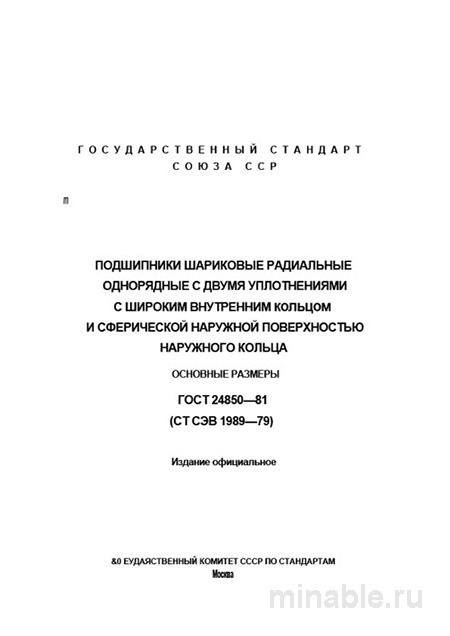

Обзор ГОСТ 24850-81: Подшипники для сложных условий эксплуатации и простого монтажа
В машиностроении ключевым фактором эффективности является не только использование современных компонентов, но и корректный выбор стандартных деталей. Одним из таких стандартов является ГОСТ 24850-81, регламентирующий шариковые радиальные однорядные подшипники с двумя уплотнениями. Данные подшипники характеризуются двумя конструктивными особенностями: широким внутренним кольцом и сферической поверхностью наружного кольца.
Область применения и назначение
Подшипники, соответствующие ГОСТ 24850-81, разработаны для эксплуатации в условиях, где стандартные подшипники оказываются недостаточно эффективными. Широкое внутреннее кольцо увеличивает нагрузочную способность и способность к демпфированию ударных нагрузок и вибраций, что способствует продлению срока службы.
Сферическая поверхность наружного кольца позволяет компенсировать незначительные перекосы вала относительно корпуса (до 2-3 градусов), что существенно упрощает процесс монтажа. Это особенно важно для оборудования, где требуется высокая надежность и простота установки.
Подшипники оснащены двумя уплотнениями, препятствующими проникновению загрязнений и влаги, а также предотвращающими утечку смазочного материала. Они находят широкое применение в сельскохозяйственной технике (например, в колесных узлах и натяжных роликах), конвейерных системах, вентиляционных установках и приводах малой и средней мощности.
Основные технические характеристики
Стандарт ГОСТ 24850-81 строго регламентирует размеры подшипников, включая диаметр внутреннего отверстия (d), диаметр наружной поверхности (D), ширину внутреннего и наружного колец (B и C соответственно). Материалы, используемые для изготовления подшипников, обычно включают сталь ШХ15 или её аналоги. Кольца и тела качения должны обладать твердостью не менее 59-64 HRC, а сепараторы, изготовленные из пластика или стали, должны быть устойчивы к воздействию масла и высоких температур.
Методы контроля качества
При приемке партии подшипников необходимо провести проверку следующих параметров:
-
Состояние уплотнений: Отсутствие повреждений или деформаций.
-
Радиальный зазор: Величина зазора должна соответствовать классу точности, указанному на подшипнике.
-
Шероховатость поверхностей: Поверхности колец должны быть гладкими, без дефектов, таких как заусенцы или царапины.
-
Маркировка: Четкость и полнота маркировки, включающей наименование производителя, номер подшипника и дату изготовления.
Сравнительный анализ с другими типами подшипников
Для более полного понимания области применения подшипников по ГОСТ 24850-81 целесообразно провести их сравнение с традиционными подшипниками. Основное различие заключается в требованиях к точности монтажа: стандартные подшипники требуют высокой точности установки, в то время как подшипники, соответствующие ГОСТ 24850-81, допускают наличие перекосов вала и упрощают процесс монтажа.
Практические рекомендации
-
При проектировании: Рекомендуется предусматривать цилиндрическое отверстие в корпусе для облегчения установки подшипника.
-
При заказе: В спецификации следует указывать необходимость использования подшипника, соответствующего ГОСТ 24850-81.
-
При приемке: Необходимо проводить проверку наличия смазки, плавности вращения и отсутствия повреждений.
-
При установке: Монтаж должен осуществляться только по внутреннему кольцу для предотвращения его повреждения.
ГОСТ 24850-81 представляет собой надежное и экономически целесообразное решение для широкого спектра задач. Правильное применение данного стандарта способствует созданию долговечных и надежных узлов, что является важным аспектом обеспечения качества продукции.
