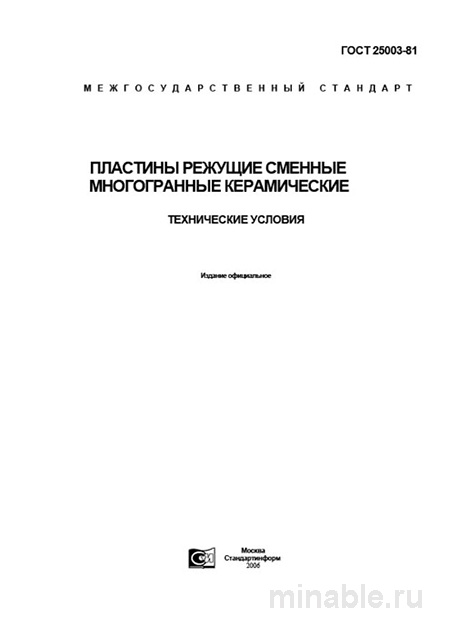

ГОСТ 25003-81: Пластины режущие керамические – Полный разбор

Обзор ГОСТ 25003-81: нормативно-техническая документация для современного производства

ГОСТ 25003-81 устанавливает технические требования к керамическим режущим пластинам, предназначенным для использования в машиностроении. В условиях, где каждая деталь имеет критическое значение, выбор режущего инструмента становится ключевой задачей, требующей соблюдения стандартов качества.

Назначение и область применения

Данный стандарт регламентирует производство и контроль качества керамических режущих пластин, которые применяются для чистовой и получистовой обработки чугунных, закалённых стальных и цветных металлических заготовок. Керамические пластины характеризуются высокой твёрдостью и термостойкостью, что обеспечивает долговечность и качество обработки поверхностей.

Основные технические характеристики

ГОСТ 25003-81 предъявляет строгие требования к физико-механическим свойствам керамических пластин. Основные параметры включают:

1. Материал изготовления: пластины должны быть изготовлены из керамики марок ВОК-60 или ВОК-63.

2. Плотность: не менее 3,9 г/см³.

3. Твёрдость: не менее 91,5 единиц по шкале Роквелла.

4. Прочность: не менее 400 МПа.

Геометрические параметры

Форма и размеры пластин стандартизированы для обеспечения взаимозаменяемости и надёжной установки в режущий инструмент. Основные геометрические характеристики включают:

• Форма: квадратные, треугольные или ромбические с углом 80 °.

• Диаметр: допустимое отклонение ±0,05–0,13 мм.

• Толщина: допустимое отклонение ±0,13 мм.

• Высота от основания до режущей кромки: допустимое отклонение ±0,08 мм.

Методы контроля качества

Для подтверждения соответствия продукции требованиям стандарта предусмотрены следующие методы контроля:

1. Визуальный осмотр: пластины должны быть без видимых дефектов (сколов, трещин и т. д.).

2. Измерительный контроль: проверка геометрических параметров с использованием микрометров, штангенциркулей и других измерительных инструментов.

3. Определение твёрдости: испытание на твёрдость по методу Роквелла.

4. Идентификация: нанесение маркировки с указанием изготовителя, материала, марки керамики и геометрических параметров.

Сравнительный анализ с другими стандартами

Для более полного понимания области применения ГОСТ 25003-81 целесообразно провести его сравнение с ГОСТ 19086-80, регламентирующим производство твердосплавных режущих пластин:

/ Характеристика / ГОСТ 25003-81 (керамика) / ГОСТ 19086-80 (твёрдый сплав) / /--------------------------------------/---------------------------------------------------------------------------------------------/----------------------------------------------------------------------------------------------------/ / Назначение / Для чистовой обработки чугуна, закалённых сталей, цветных металлов / Для общего применения: от черновой до чистовой обработки различных материалов / / Материал изготовления / Керамика (ВОК-60, ВОК-63) / Твёрдые сплавы (ВК, ТК, ТТК) / / Преимущества / Высокая термостойкость (до 1200 °C), износостойкость / Высокая прочность, устойчивость к ударным нагрузкам / / Недостатки / Низкая прочность, хрупкость / Ниже термостойкость (800–900 °C) / / Допуски на размеры / Более строгие (толщина ±0,13 мм) / Менее строгие (толщина до ±0,18 мм) /

Рекомендации для специалистов

При работе с керамическими режущими пластинами следует учитывать следующие рекомендации:

1. При закупке:

   • Запрашивать у поставщика сертификаты качества, подтверждающие соответствие продукции требованиям ГОСТ.

   • Обращать внимание на упаковку, обеспечивающую сохранность пластин при транспортировке.

2. При проверке:

   • Проводить комплексный контроль, включая проверку размеров, твёрдости и наличия дефектов.

   • Особое внимание уделять радиусам у вершин пластин, где часто возникают микротрещины.

3. При эксплуатации:

   • Обеспечивать жёсткую систему работы станка для предотвращения вибраций и перегрузок.

   • При обработке чугуна избегать использования смазочных материалов, которые могут привести к перегреву и растрескиванию пластины.

   • Начинать работу на минимальных режимах резания с последующим постепенным увеличением скорости и глубины резания.

Заключение

ГОСТ 25003-81 является важным нормативным документом, определяющим требования к керамическим режущим пластинам. Несмотря на то что стандарт был разработан более 40 лет назад, его положения остаются актуальными и применимыми в современных условиях производства. Понимание и соблюдение требований ГОСТ 25003-81 способствует повышению качества обработки материалов и эффективности производственных процессов.
