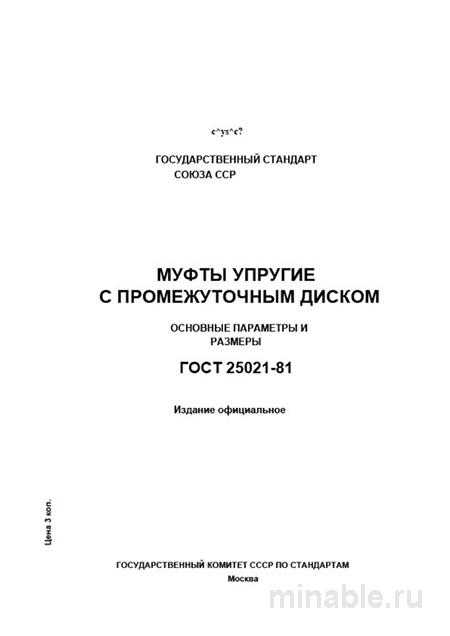

Обзор стандарта ГОСТ 25021-81: Практическое применение упругих муфт с промежуточным диском
В машиностроительной отрасли надежность приводных систем является критически важным фактором, определяющим эффективность и долговечность оборудования. Одним из ключевых компонентов, обеспечивающих эту надежность, являются компенсирующие муфты, которые предназначены для передачи вращательного движения между валами, допускающими незначительные угловые, радиальные или осевые смещения. Рассмотрим стандарт ГОСТ 25021-81 «Муфты упругие с промежуточным диском. Основные параметры и размеры», который широко применяется в различных отраслях промышленности и продолжает оставаться актуальным.
Назначение и область применения
Упругие муфты с промежуточным диском предназначены для компенсации несоосности валов, возникающей в процессе эксплуатации оборудования, а также для демпфирования вибраций и ударных нагрузок. Внутри муфты располагается упругий элемент, выполненный из резины с армирующей тканью, и промежуточный диск, который разрушается при превышении допустимой нагрузки, выполняя функцию предохранительного устройства. Такие муфты находят широкое применение в машиностроении, включая приводы конвейеров, вентиляторов, насосов и других машин, работающих с мощностью до нескольких сотен киловатт и скоростью вращения до 300 об/мин.
Технические характеристики
ГОСТ 25021-81 устанавливает строгие требования к параметрам и размерам муфт, что обеспечивает их взаимозаменяемость и упрощает процесс замены. В стандарте предусмотрено десять типоразмеров муфт с диаметром отверстия под вал от 18 до 80 мм и моментами инерции от 16 до 125 Нм. Эти параметры являются ключевыми для проведения инженерных расчетов и выбора оптимального решения для конкретной задачи.
Материалы и конструкция
Для изготовления упругих муфт используются следующие материалы:
-
Промежуточный диск: изготавливается из закаленной стали, что обеспечивает высокую прочность и долговечность.
-
Упругий элемент: представляет собой резиновую оболочку с армирующей тканью, обладающую устойчивостью к воздействию масел и старению.
-
Полумуфты: выполняются из стали методом литья или ковки, что гарантирует их высокую механическую прочность и надежность.
При проверке качества муфт особое внимание следует уделять состоянию резиновой оболочки, так как ее износ может привести к снижению эксплуатационных характеристик изделия.
Методы контроля качества
Контроль качества упругих муфт осуществляется в соответствии с установленными стандартами и включает в себя следующие этапы:
-
Визуальный осмотр: проверка полумуфт на наличие трещин, раковин и других дефектов, а также оценка твердости промежуточного диска и состояния упругой оболочки.
-
Инструментальный контроль: измерение геометрических параметров, проверка соосности полумуфт, балансировка муфты при высоких скоростях вращения.
Сравнение с альтернативными типами муфт
Выбор типа муфты зависит от конкретных условий эксплуатации и требований к приводной системе. Ниже представлено сравнение упругих муфт с промежуточным диском (МУВП) с другими типами муфт:
/ Параметр / ГОСТ 25021-81 / ГОСТ 22267-76 / ГОСТ 24246-96 / /--------------------------/----------------/----------------/----------------/ / Тип муфты / Упругая с диском / Зубчатая / Втулочно-пальцевая / / Компенсация смещений / Угловые, радиальные, осевые / Радиальные, угловые / Угловые, радиальные, осевые / / Предохранительная функция / Да / Нет / Нет / / Демпфирование / Высокое / Низкое / Среднее / / Момент инерции / Средний / Низкий / Низкий / / Требования к смазке / Не требует / Требует / Не требует / / Основной недостаток / Ограниченные размеры, необходимость замены диска / Герметичность, износ зубьев / Старение резины, ограниченная компенсация /
Практические рекомендации
-
Выбор размера муфты: рекомендуется выбирать муфту с запасом по диаметру и моменту инерции, что обеспечит ее более длительный срок службы.
-
Соосность валов: перед установкой муфты необходимо обеспечить строгую соосность валов с помощью специальных измерительных приборов.
-
Проверка при покупке: при приобретении муфт следует требовать полный комплект сопроводительной документации, включая сертификаты на материалы и соответствие стандартам.
-
Регулярное обслуживание: необходимо проводить визуальный и инструментальный контроль состояния муфты, а также замену изношенных деталей в случае их обнаружения.
-
Комплексная замена: при замене поврежденных элементов муфты рекомендуется производить замену всех компонентов одновременно для обеспечения надежной работы системы.
Заключение
Стандарт ГОСТ 25021-81 представляет собой надежное и проверенное временем решение для применения в машиностроительной отрасли. Упругие муфты с промежуточным диском обладают высокой надежностью, способностью компенсировать несоосность валов и демпфировать вибрации. Для обеспечения их эффективной и долговечной работы необходимо соблюдать требования стандарта, правильно выбирать размер и материалы, а также проводить регулярное техническое обслуживание.
