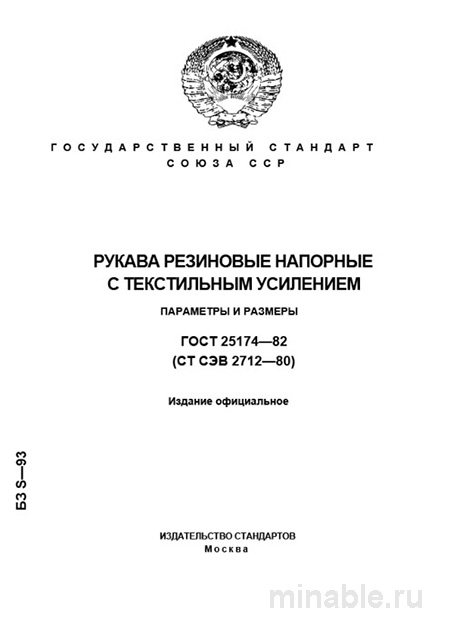

ГОСТ 25174-82: Рукава резиновые напорные - Полный разбор

Обзор ГОСТ 25174-82: ключевые аспекты для инженеров

В области машиностроения надежность функционирования различных систем во многом зависит от гибких шлангов, которые подвергаются воздействию механических нагрузок, вибрации и агрессивных сред. Государственный стандарт ГОСТ 25174-82 регламентирует параметры и размеры резиновых шлангов с текстильным усилением, что делает его важным для конструкторов, главных инженеров, технологов и специалистов по снабжению. В данном обзоре представлено подробное объяснение стандарта и его практическое применение.

Назначение стандарта

Стандарт ГОСТ 25174-82 устанавливает требования к параметрам шлангов, предназначенных для транспортировки под давлением воды, воздуха, инертных газов и жидких или пастообразных материалов. Эти шланги могут эксплуатироваться в температурном диапазоне от -30 до +80 °C и относятся к категории шлангов общего назначения. Важно отметить, что данный стандарт не распространяется на шланги, предназначенные для работы с топливом, смазочными материалами или абразивными смесями, для которых существуют специализированные стандарты.

Основные области применения шлангов, согласно стандарту, включают:

• Подсоединение инструментов (дрелей, шлифовальных машин, гайковертов).

• Создание воздуховодов для систем вентиляции и кондиционирования.

• Организация гидравлических систем для станков с числовым программным управлением (ЧПУ).

• Подача воды для целей охлаждения и очистки.

Основные параметры

Стандарт предусматривает унифицированную систему обозначений продукции, что позволяет избежать ошибок при заказе и приемке.

Конструкция и материалы

Конструкция шланга включает несколько слоев:

1. Внутренний слой из резины, обеспечивающий герметичность и предотвращающий протечки.

2. Текстильный каркас, обеспечивающий прочность и устойчивость к давлению. Количество слоев каркаса определяет максимально допустимое давление, которое может выдержать шланг.

3. Наружный слой, защищающий от механических повреждений и воздействия внешней среды.

Размеры и давление

Размеры шланга обозначаются буквенно-цифровым кодом, например, Шланг 16-20-2-У-ГОСТ 25174-82:

• 16 — внутренний диаметр в миллиметрах.

• 20 — наружный диаметр в миллиметрах.

• 2 — количество слоев текстильного каркаса.

• У — климатическое исполнение (для умеренного климата).

Увеличение количества слоев каркаса повышает устойчивость шланга к давлению. Двухслойный шланг способен выдерживать давление до 10 атмосфер, четырехслойный — до 25 атмосфер и более. При этом часто наблюдается практика экономии на закупке шлангов с недостаточным количеством слоев для систем с высоким давлением, что может приводить к аварийным ситуациям и простоям оборудования.

Методы контроля качества

Контроль качества является неотъемлемой частью процесса приемки шлангов. Основные этапы проверки включают:

1. Визуальный осмотр: проверка отсутствия дефектов поверхности, таких как вмятины, вздутия, посторонние включения, а также оценка ровности торцов.

2. Измерение размеров: проверка соответствия внутреннего и наружного диаметров, а также толщины стенки заявленным значениям. Несоответствие размеров является признаком брака.

3. Проверка маркировки: на каждом изделии должна быть указана информация о производителе, дате производства и параметрах. Отсутствие маркировки свидетельствует о несоответствии изделия стандарту.

Наиболее распространенные дефекты включают неравномерную толщину стенки, повреждения наружного слоя и расслоение на поперечном срезе.

Сравнительный анализ с другими стандартами

В некоторых случаях возникает необходимость выбора между несколькими стандартами, например, ГОСТ 25174-82 и ГОСТ 18698-79, предназначенным для шлангов, используемых исключительно для транспортировки воды. Несмотря на внешнее сходство, эти стандарты имеют существенные различия:

/ Параметр / ГОСТ 25174-82 / ГОСТ 18698-79 (для воды) / /----------------------------------/-----------------------------------------------------------------------------/-----------------------------------------------------------------------------------------/ / Основное назначение / Воздух, вода, газы, жидкие и пастообразные материалы / Вода для полива, осушения / / Рабочая среда / Широкая номенклатура / Только вода / / Материал внутреннего слоя / Резина на основе бутадиен-стирольного каучука (БСК) / Натуральный каучук (часто) / / Требования к маслостойкости / Наружный слой должен быть маслостойким / Не регламентируется / / Допуски на геометрию / Более строгие / Более свободные / / Применение в пневматике / Основное / Не рекомендуется /

Из приведенной таблицы видно, что шланги, соответствующие ГОСТ 18698-79, предназначены для специализированных задач и не могут быть использованы в системах, где требуется транспортировка воздуха или газов.

Рекомендации для специалистов

На основе многолетнего опыта можно дать следующие рекомендации:

Для технологов и конструкторов:

• Рекомендуется предусматривать запас по давлению в размере 25-30% от расчетного значения.

• Для систем, подверженных ударным нагрузкам, следует использовать шланги с усиленным текстильным каркасом или выбирать продукцию, соответствующую другим стандартам.

Для специалистов по снабжению:

• При приемке продукции необходимо требовать наличие паспорта и сертификата качества.

• Рекомендуется проводить выборочный контроль размеров и давления.

• Не рекомендуется использовать шланги, срок эксплуатации которых превышает 3 года.

Качественный шланг является ключевым элементом в обеспечении надежной работы производственных систем. ГОСТ 25174-82 предоставляет необходимые требования для выбора и эксплуатации шлангов, что позволяет избежать потенциальных проблем и повысить эффективность производства.
