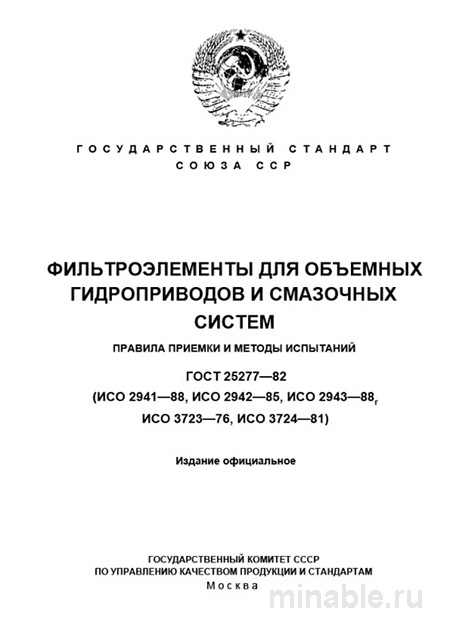

ГОСТ 25277-82: Разбор и Методы Испытаний Фильтроэлементов

Обзор ГОСТ 25277-82: регулирование качества фильтров для гидросистем

В области машиностроения надежность гидравлических систем во многом зависит от качества и характеристик фильтрующих элементов. ГОСТ 25277-82 «Фильтроэлементы для объемных гидроприводов и смазочных систем. Правила приемки и методы испытаний» является основополагающим нормативным документом, регламентирующим требования к качеству данных элементов. Наличие данного стандарта критически важно для обеспечения стабильности и долговечности работы гидравлических систем, а также для эффективного контроля качества продукции.

Содержание стандарта

Основная цель ГОСТ 25277-82 заключается в установлении минимальных требований к фильтрующим элементам, используемым в гидросистемах. Стандарт распространяется на сменные фильтры, предназначенные для очистки рабочей жидкости от частиц размером от 3 до 40 микрометров. В документе подробно описаны методы испытаний, позволяющие оценить качество фильтров, а также установлены критерии их приемки.

Основные положения

Стандарт не содержит конкретных требований к конструкции фильтров или используемым материалам, однако четко определяет функциональные характеристики, которым должны соответствовать фильтрующие элементы.

Материалы и коррозионная стойкость

Все компоненты фильтра, включая фильтрующий материал, каркас и уплотнительные элементы, должны обладать высокой коррозионной стойкостью к рабочей жидкости. Для оценки данного параметра проводится испытание образцов, включающее их погружение в рабочую жидкость на 72 часа при температуре 90°C. После завершения испытания проводится визуальный осмотр на наличие коррозии, трещин и других дефектов. Важно отметить, что испытания должны проводиться с использованием жидкости, соответствующей условиям эксплуатации конкретной гидравлической системы.

Герметичность

Герметичность фильтра является критически важным параметром, обеспечивающим надежную работу гидравлической системы. Для проверки герметичности фильтрующий элемент подвергается испытанию под давлением, превышающим номинальное в 1,5 раза. Наличие утечек свидетельствует о несоответствии фильтра требованиям стандарта.

Перепад давления и тонкость фильтрации

Перепад давления и тонкость фильтрации являются основными техническими характеристиками фильтра. Перепад давления измеряется на специальном стенде и позволяет оценить способность фильтра пропускать рабочую жидкость. Тонкость фильтрации определяется как способность задерживать частицы определенного размера. Согласно стандарту, фильтр должен обеспечивать задержание не менее 95% частиц заданного размера.

Механическая прочность

Фильтрующий элемент должен обладать достаточной механической прочностью, чтобы выдерживать эксплуатационные нагрузки. Для оценки данного параметра проводятся испытания на стенде, имитирующие условия работы фильтра. После завершения испытаний повторно проверяется герметичность и отсутствие механических повреждений.

Методы контроля на предприятии

Проведение полного комплекса испытаний по ГОСТ 25277-82 в условиях предприятия может быть затруднительным и дорогостоящим. В связи с этим применяются упрощенные методы контроля, включающие:

1. Визуальный осмотр фильтра на наличие дефектов.

2. Проверку соответствия размеров фильтра требованиям технической документации.

3. Испытание на герметичность с использованием сжатого воздуха.

4. Запрос у поставщика документов, подтверждающих соответствие фильтра требованиям стандарта.

Наиболее распространенными причинами несоответствия фильтров требованиям ГОСТ являются использование некачественных материалов, дефекты сварных швов и несоответствие фильтрующей способности заявленным характеристикам.

Сравнительный анализ с другими стандартами

ГОСТ 25277-82 является одним из нескольких стандартов, регулирующих качество фильтров. Другие нормативные документы могут касаться материалов для фильтров, а также специфических типов фильтрующих элементов. Основное отличие ГОСТ 25277-82 заключается в том, что он направлен на оценку качества готовых фильтров, в то время как другие стандарты могут фокусироваться на характеристиках материалов или общих параметрах фильтров.

/ Параметр / ГОСТ 25277-82 / ГОСТ 26070-83 (Сетки фильтровые) / ГОСТ Р 55802-2013 (Фильтры жидкостные самоочищающиеся) / /------------------------------/---------------------------------------/----------------------------------/---------------------------------------------------------/ / Объект регулирования / Готовые фильтры / Материалы для фильтров / Готовые фильтры с системой самоочистки / / Ключевой параметр / Эффективность фильтрации, герметичность / Размер ячеек, точность фильтрации / Производительность, степень очистки / / Методы испытаний / Проверка на стенде / Проверка шариками / Проверка работы системы самоочистки / / Основное назначение / Проверка готовых фильтров / Проверка материалов / Проверка сложных фильтров с автоматической очисткой /

Рекомендации для инженеров и специалистов по закупкам

При выборе фильтрующих элементов рекомендуется учитывать следующие аспекты:

• При оформлении заказа необходимо запрашивать у поставщика не только номинальную тонкость фильтрации, но и данные о фактической эффективности фильтрации.

• В процессе проверки качества фильтров рекомендуется проводить испытание на герметичность, что позволит выявить большинство потенциальных дефектов.

• При возникновении проблем в работе гидравлической системы следует проводить диагностику фильтра, так как его неисправность может быть причиной сбоев.

• В договорах на поставку фильтров необходимо указывать требование о соответствии продукции ГОСТ 25277-82 и запрашивать копии документов, подтверждающих соответствие.

Заключение

ГОСТ 25277-82 является важным нормативным документом, обеспечивающим качество и надежность фильтрующих элементов для гидравлических систем. Знание и соблюдение требований данного стандарта позволяет повысить эффективность работы оборудования, снизить затраты на его обслуживание и минимизировать риски аварийных ситуаций.
