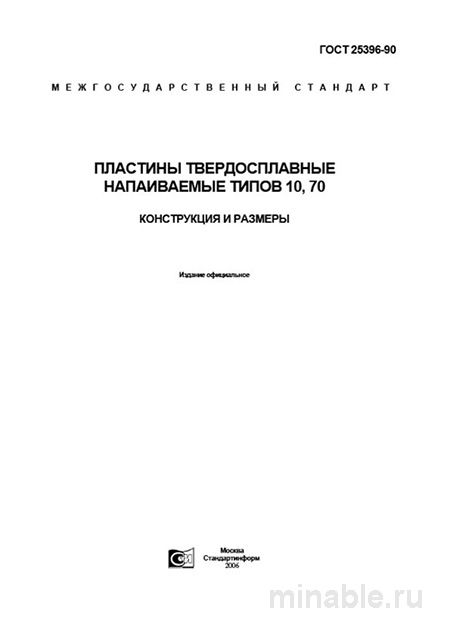

Обзор ГОСТ 25396-90: Рабочий инструмент технолога
В производстве машин, особенно при необходимости изготовления небольшого количества деталей, часто используются специальные пластины из твердого сплава, которые позволяют создавать режущие элементы инструментов, адаптированные под конкретные задачи, обеспечивая их повышенную прочность и долговечность. Основой для производства таких пластин служит ГОСТ 25396-90, который не только устанавливает их геометрические параметры, но и регламентирует правила их применения в технологическом процессе.
Цель и назначение стандарта
Стандарт ГОСТ 25396-90 определяет требования к конструкции и размерам двух основных типов пластин:
-
Тип 10: Цельные пластины, обычно имеющие квадратную или прямоугольную форму, предназначенные для операций резки, подрезания и расточки деталей.
-
Тип 70: Пластина, у которой режущая часть изготовлена из более твердого материала, а основа - из более мягкого, что обеспечивает повышенную устойчивость к ударным нагрузкам и делает их подходящими для инструментов, работающих в условиях прерывистого резания.
Стандарт применяется в отраслях тяжелой, энергетической и машиностроительной индустрии, где требуется изготовление инструментов для обработки стали, чугуна и других высокопрочных материалов.
Основные технические требования
ГОСТ 25396-90 предъявляет строгие требования к геометрическим параметрам пластин, включая их размеры, форму и допуски, что обеспечивает их надежное крепление к инструментам и точность углов реза после заточки.
Материалы
Выбор материала пластины зависит от условий эксплуатации. Например, для типа 70 используется корпус из более мягкого сплава и режущая часть из более твердого, что позволяет инструменту эффективно работать в условиях прерывистого резания и предотвращает его преждевременный износ.
Габаритные размеры и углы
Стандарт регламентирует все ключевые размеры пластин, включая высоту (h), ширину и радиус закругления кромки. Высота пластины играет важную роль, так как от нее зависит положение режущей кромки и точность углов реза. Несоответствие этого параметра установленным требованиям может привести к нарушению технологического процесса и снижению качества обработки.
Контроль качества
При приемке партии пластин необходимо проводить тщательный контроль качества, включающий:
-
Визуальную оценку внешнего вида пластин на предмет наличия трещин, сколов и других дефектов, особенно на режущих кромках.
-
Измерение геометрических параметров с использованием измерительных инструментов с точностью до 0,05 мм для подтверждения соответствия размеров требованиям стандарта.
-
Для сборных пластин типа 70 необходимо проверять надежность крепления вставки к корпусу и качество пайки, исключая наличие пустот и дефектов в местах соединения.
Часто для контроля высоты пластин проверяют 10-15% партии, что позволяет своевременно выявить отклонения и предотвратить их влияние на технологический процесс.
Возможные ошибки и их последствия
При использовании пластин, не соответствующих требованиям ГОСТ 25396-90, возможны следующие ошибки:
-
Несоответствие размеров пластин установленным стандартам.
-
Наличие дефектов, таких как трещины или сколы на режущих кромках.
-
Ненадежное крепление вставки в сборных пластинах типа 70.
-
Нечеткая или отсутствующая маркировка.
Эти ошибки могут привести к снижению качества обработки, увеличению износа инструмента и необходимости его преждевременной замены.
Сравнение с другими стандартами
Существует еще один стандарт, ГОСТ 2209-90, который регламентирует пластины для фрез. Однако между этими стандартами есть существенные различия:
\
/ Параметр / ГОСТ 25396-90 (Тип 10, 70) / ГОСТ 2209-90 (Для фрез) / /-------------------------------/------------------------------------------------------------------/-----------------------------------------------------------/ / Назначение / Пластины для резцов токарных, расточных, строгальных / Пластины для фрез цилиндрических, торцовых, дисковых / / Форма / Квадратные или прямоугольные / Сложные формы, включая волновые / / Ключевые параметры / Высота (h), параллельность / Профиль режущей кромки, радиус / / Точность / Очень точные размеры, особенно высота и параллельность / Точные размеры радиуса и профиля /
Замена пластин, предназначенных для резцов, пластинами для фрез может привести к нарушению углов реза и снижению эффективности обработки.
Рекомендации для технологов и снабженцев
При заказе пластин рекомендуется указывать не только их тип по ГОСТ, но и марку твердого сплава, например, "Пластина 101 по ГОСТ 25396-90 из сплава ВК8".
При проверке качества пластин необходимо использовать шаблоны для контроля размеров, а также выборочно проверять высоту пластин в партии.
В процессе эксплуатации пластины требуют регулярной заточки для поддержания их рабочих характеристик.
При работе со сборными пластинами типа 70 следует обращать внимание на качество пайки и отсутствие дефектов в месте соединения вставки с корпусом.
ГОСТ 25396-90 является важным нормативным документом, регламентирующим производство и применение пластин из твердого сплава. Для эффективного использования стандарта необходимо глубокое понимание его требований и рекомендаций.
