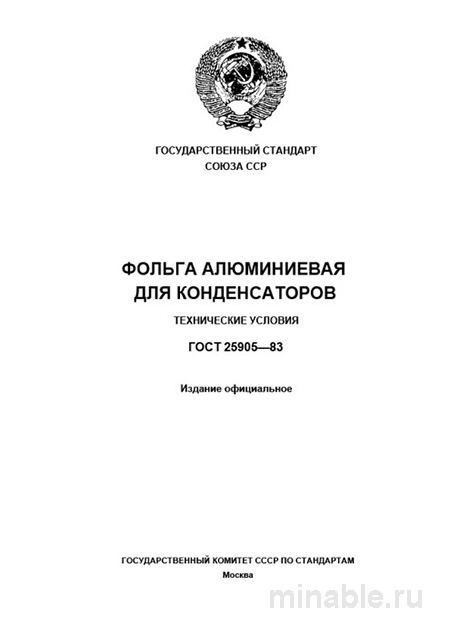

ГОСТ 25905-83: Комплексный разбор фольги для конденсаторов

Обзор ГОСТ 25905-83: Алюминиевая фольга для конденсаторов

При разработке машин и электронных устройств выбор материалов играет ключевую роль. Для специалистов в области электроники стандарт ГОСТ 25905-83 является основополагающим документом, регламентирующим требования к алюминиевой фольге, предназначенной для использования в качестве анодов, катодов и токопроводящих элементов в электролитических конденсаторах. В данном обзоре представлен детальный анализ данного стандарта, его целей, требований и методов контроля качества продукции.

Назначение алюминиевой фольги

Алюминиевая фольга, соответствующая требованиям ГОСТ 25905-83, предназначена исключительно для изготовления компонентов электролитических конденсаторов, таких как аноды, катоды и токопроводящие дорожки. Использование данного материала в других целях, например, для упаковочных или изоляционных целей, недопустимо, поскольку его специфические характеристики и требования к качеству не соответствуют этим задачам.

Требования к материалам фольги

Стандарт устанавливает строгие требования к материалам, из которых должна производиться алюминиевая фольга, а также к её геометрическим и механическим характеристикам.

Марки алюминия и сплавов

Для производства фольги используются алюминий марок А5, А6, А7, А8, А85, а также сплавы АД и АД1. Выбор данных марок обусловлен их высокой чистотой и способностью обеспечивать необходимые электрохимические свойства материала. Примеси, такие как железо, медь, кремний и другие, строго контролируются, поскольку их наличие может негативно сказаться на работе конденсатора.

Геометрические параметры

Фольга поставляется в рулонах с внутренним диаметром от 75 до 200 мм и внешним диаметром не более 650 мм. Толщина фольги варьируется в диапазоне от 0,005 до 0,2 мм, при этом допуски по толщине должны быть минимальными для обеспечения равномерности и точности изготовления конденсаторов.

Механические и электрические характеристики

Стандарт также регламентирует механические свойства фольги, такие как прочность на разрыв и относительное удлинение при разрыве. Особое внимание уделяется удельной эффективной площади поверхности, которая является ключевым параметром, определяющим эффективность работы конденсатора. Этот показатель проверяется в лабораторных условиях с использованием специализированного оборудования.

Методы контроля качества

Качество алюминиевой фольги, поставляемой в соответствии с ГОСТ 25905-83, контролируется на всех этапах производства и поставки.

1. Визуальный контроль: Фольга должна соответствовать требованиям по внешнему виду, не иметь видимых дефектов, таких как пятна, царапины, вмятины и другие повреждения.

2. Измерение толщины: Толщина фольги измеряется в различных точках рулона с помощью микрометра для обеспечения равномерности по всей длине.

3. Испытание на прочность: Фольга подвергается механическим испытаниям на разрыв для оценки её способности выдерживать нагрузки, необходимые для использования в производстве конденсаторов.

4. Измерение удельной поверхности: Данный параметр проверяется только для анодной фольги и является критически важным для обеспечения эффективности работы конденсатора.

После проведения всех необходимых испытаний фольга маркируется с указанием производителя, марки алюминия, геометрических размеров и номера партии.

Различия между фольгой для конденсаторов и обычной фольгой

Алюминиевая фольга, предназначенная для использования в конденсаторах, имеет ряд существенных отличий от обычной фольги, используемой в других отраслях промышленности.

1. Назначение: Фольга для конденсаторов предназначена исключительно для изготовления компонентов конденсаторов, в то время как обычная фольга может использоваться в упаковочных, изоляционных или декоративных целях.

2. Чистота: Для фольги, используемой в конденсаторах, предъявляются более строгие требования к чистоте, исключающие наличие примесей, которые могут повлиять на работу конденсатора.

3. Допуски по толщине: Фольга для конденсаторов имеет более жесткие допуски по толщине, что обеспечивает равномерность и точность при изготовлении конденсаторов.

4. Контроль качества: Процесс производства фольги для конденсаторов включает в себя более строгие методы контроля качества, включая лабораторные испытания на удельную поверхность и прочность.

Использование фольги, не соответствующей требованиям ГОСТ 25905-83, может привести к снижению надежности и долговечности конденсаторов, что, в свою очередь, может негативно сказаться на работе электронных устройств.

Рекомендации по работе с фольгой

Для обеспечения качества и надежности электронных устройств, при работе с алюминиевой фольгой необходимо соблюдать следующие рекомендации:

1. Проверка документов: При получении партии фольги необходимо тщательно проверять наличие всех необходимых сертификатов и документов, подтверждающих соответствие продукции требованиям стандарта.

2. Визуальный осмотр: Перед использованием рулон фольги следует размотать и осмотреть на наличие дефектов, таких как царапины, вмятины и другие повреждения.

3. Измерение толщины: Для обеспечения равномерности толщины фольги необходимо проводить её измерение в нескольких точках с помощью микрометра.

4. Пробная штамповка: Перед использованием всей партии фольги рекомендуется провести пробную штамповку для оценки её пригодности для конкретных производственных целей.

5. Условия хранения: Фольга должна храниться в сухом, теплом месте, при этом рулоны следует укладывать горизонтально для предотвращения деформации.

Заключение

ГОСТ 25905-83 является важным нормативным документом, регламентирующим требования к алюминиевой фольге, используемой в производстве электролитических конденсаторов. Соблюдение требований данного стандарта обеспечивает высокое качество и надежность конденсаторов, что является ключевым фактором при разработке и производстве электронных устройств.
