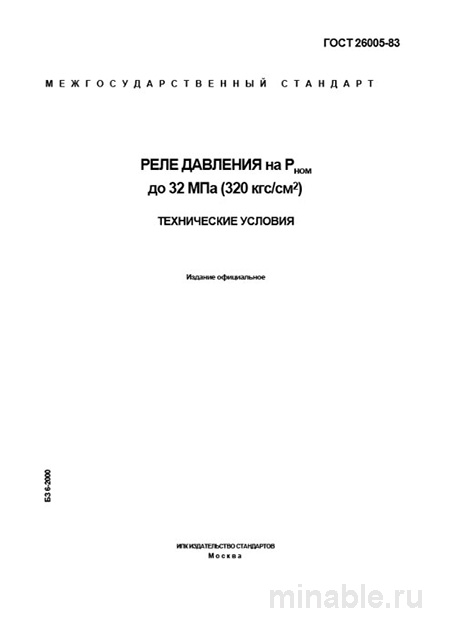

ГОСТ 26005-83: Реле давления до 32 МПа – Полный разбор и анализ

Обзор стандарта ГОСТ 26005-83: реле давления для критически важных систем

В машиностроении, особенно в гидравлических системах производственного оборудования, включая станки, прессы и испытательные стенды, требуется высокая надежность всех компонентов. Одним из ключевых элементов обеспечения безопасности и управления в таких системах являются реле давления. Стандарт ГОСТ 26005-83 устанавливает требования к реле давления, способным выдерживать давление до 320 атмосфер. Данный стандарт сохраняет свою актуальность и является важным руководством для инженеров при проектировании, выборе и эксплуатации оборудования.

Цели и область применения ГОСТ 26005-83

Данный стандарт регламентирует технические требования к реле давления, используемым в промышленных установках. Основные функции таких устройств включают:

• Обеспечение защиты: автоматическое отключение насосного оборудования или переключение потоков рабочей среды при достижении критического уровня давления, что предотвращает повреждение трубопроводов и других элементов системы.

• Регулирование: поддержание давления в заданном диапазоне путем включения и отключения насосов в соответствии с установленными параметрами.

• Сигнализация: выдача аварийного сигнала при отклонении давления от допустимых пределов.

Стандарт распространяется на оборудование, где используются жидкости и газы, не вызывающие коррозии материалов реле (например, воду, воздух или минеральные масла) в температурном диапазоне от -50°C до +100°C. Следует отметить, что несмотря на высокую устойчивость к давлению, конструкция реле часто проста (например, с пружинно-мембранным механизмом), что обуславливает их надежность, но может снижать точность по сравнению с современными электронными аналогами.

Основные технические характеристики

Стандарт детально описывает ключевые параметры, определяющие долговечность и надежность реле.

Конструкционные материалы и исполнение

Все элементы реле, контактирующие с рабочей средой, должны быть защищены от коррозионных процессов. Обычно используются латунь, нержавеющая сталь или углеродистая сталь с антикоррозийным покрытием. В условиях эксплуатации, связанных с агрессивными средами (например, в морской воде), могут предъявляться дополнительные требования к материалам и покрытиям.

Основные технические параметры

• Давление настройки: диапазон значений давления, при которых реле срабатывает. Этот параметр является критическим при выборе реле.

• Время срабатывания: не должно превышать 0,5 секунды для обеспечения оперативного реагирования на аварийные ситуации.

• Коэффициент возврата: отношение давления, при котором реле возвращается в исходное положение, к давлению срабатывания, определяющее точность работы устройства.

• Электрическая часть: контакты реле должны быть рассчитаны на рабочие напряжение и ток системы управления. Важно проверить чистоту контактов и их работоспособность без заеданий.

• Герметичность: реле должно быть герметичным по отношению как к рабочей среде, так и к электрическим компонентам.

Методы испытаний реле давления

Испытания реле должны проводиться в соответствии с установленными методиками. Помимо анализа технической документации и внешнего осмотра (на предмет отсутствия повреждений и четкости маркировки), проводятся стендовые испытания.

Процедура испытаний включает:

1. Проверка функционирования без давления: оценка плавности и беспрепятственности движения подвижных частей.

2. Определение давления настройки и коэффициента возврата: осуществляется с использованием специализированного манометра путем постепенного увеличения давления и фиксации моментов срабатывания и возврата реле.

3. Испытание на герметичность: реле подвергается воздействию давления, превышающего рабочее на 10-25%, для проверки отсутствия утечек рабочей среды и электрической изоляции.

Сравнительный анализ с другими стандартами

ГОСТ 26005-83 имеет ряд отличий от других нормативных документов, регламентирующих характеристики реле давления.

/ Наименование параметра / ГОСТ 26005-83 / ГОСТ 12678-81 / ГОСТ 12437-84 / /------------------------------------------/------------------------------------------------/------------------------------------------------/------------------------------------------------/ / Назначение / Для применения в тяжелых промышленных условиях / Для широкого спектра оборудования / Для использования в судовых системах / / Максимальное рабочее давление (атм) / До 320 / До 63 / До 400 / / Климатическое исполнение / УХЛ, Т, ОМ по ГОСТ 15150 / В основном УХЛ / Морское исполнение / / Требования к устойчивости к вибрациям / Общие требования / Общие требования / Повышенные требования / / Основные акценты в требованиях / Надежность и герметичность / Универсальность и экономическая эффективность / Коррозионная стойкость /

Как следует из таблицы, ГОСТ 26005-83 ориентирован на использование в условиях повышенных нагрузок и требований к надежности, тогда как ГОСТ 12678 предназначен для более широкого спектра оборудования, а ГОСТ 12437 учитывает специфические требования эксплуатации на судах.

Рекомендации для специалистов

На основании практического опыта использования реле давления можно сформулировать следующие рекомендации:

1. Выбор модели реле: предпочтение следует отдавать моделям с запасом по давлению не менее 15-20% от максимально допустимого давления в системе, что позволит предотвратить повреждения при резких колебаниях давления.

2. Проведение испытаний:

   • Внимательный визуальный осмотр корпуса на наличие дефектов.

   • Проверка плавности хода регулировочной пружины.

   • Запрос у поставщика протокола испытаний и его сопоставление с заявленными характеристиками устройства.

3. Монтаж: при установке реле необходимо использовать специализированный инструмент только для работы с корпусом, избегая воздействия на регулировочные элементы и электрические соединения.

4. Эксплуатация: рекомендуется подключать реле через шаровой кран и, по возможности, через демпферное устройство для снижения динамических нагрузок на механизм.

Стандарт ГОСТ 26005-83 является важным нормативным документом для инженеров, обеспечивающим надежность и безопасность работы гидравлических систем. Знание и соблюдение требований данного стандарта позволяет принимать обоснованные решения при выборе и эксплуатации реле давления.
