Обзор ГОСТ 26218-84: Волновые передачи в контексте практического применения

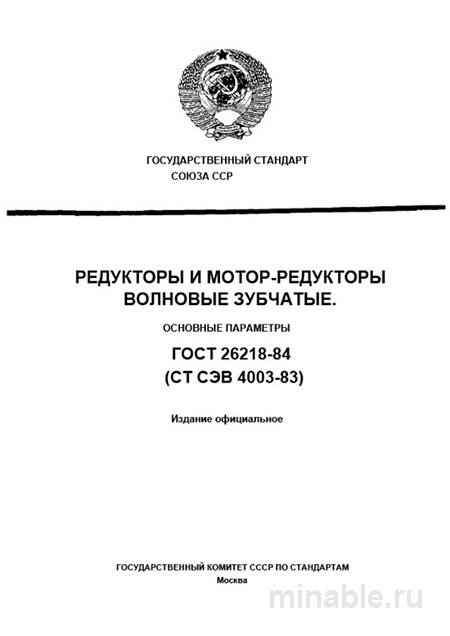

В машиностроительной отрасли, где приоритетом является компактность, легкость и высокая точность механизмов, волновые зубчатые передачи занимают особое место. Государственный стандарт ГОСТ 26218-84 регламентирует ключевые параметры и размеры волновых зубчатых редукторов и мотор-редукторов, применяемых в данной сфере. Несмотря на то что стандарт был разработан достаточно давно, он сохраняет свою актуальность и широко используется в профессиональной практике. В данном обзоре рассматриваются его положения с точки зрения практического применения.
Цели и задачи стандарта
ГОСТ 26218-84 устанавливает основные параметры и размеры для волновых зубчатых редукторов и мотор-редукторов в машиностроении. Основная цель стандарта заключается в обеспечении взаимозаменяемости деталей, что является критически важным для массового производства.
Стандарт предназначен для использования в механизмах, требующих значительных передаточных чисел (до 350 и более), соосности валов, минимального люфта и высокого крутящего момента. Такие механизмы находят применение в робототехнике, авиационной промышленности, высокоточных приборах и другом специализированном оборудовании.
Основные положения стандарта
Стандарт не предоставляет полного описания технологических процессов изготовления деталей, однако он устанавливает ключевые параметры, которые должны быть соблюдены при проектировании и производстве.
Геометрические параметры
В стандарте детально регламентированы размеры и формы элементов волновых передач, включая передаточные числа, крутящий момент на выходном валу и посадочные размеры. Например, редуктор типа ВЗМ-80-160-2-Ц уже содержит все необходимые характеристики. Это позволяет производителям точно следовать установленным параметрам, обеспечивая взаимозаменяемость компонентов.
Материалы изготовления
Хотя стандарт не определяет конкретные марки материалов, он устанавливает строгие требования к их качеству. В частности, гибкое колесо должно обладать высокой прочностью и устойчивостью к механическим нагрузкам. Обычно для этих целей используются легированные стали, подвергнутые специальной обработке для повышения эксплуатационных характеристик.
Следует отметить, что долговечность волнового редуктора во многом зависит от качества гибкого подшипника и гибкого колеса. Поэтому правильный выбор материалов и их обработка являются критически важными аспектами.
Методы контроля качества
Контроль качества изделий, изготовленных в соответствии с ГОСТ 26218-84, представляет собой многоэтапный процесс, включающий проверку различных параметров. Стандарт устанавливает конечные характеристики, однако методы их контроля могут варьироваться в зависимости от производителя.
При проведении контроля качества проверяются следующие параметры:
-
Точность работы: Оценивается степень точности поворота выходного вала под нагрузкой. Проверка осуществляется на специализированных стендах с использованием датчиков.
-
Момент холостого хода: Этот параметр позволяет оценить качество сборки редуктора. Высокий момент трения может свидетельствовать о наличии проблем с подшипниками или зацеплением.
-
Люфт: Для волновых передач характерен крайне малый люфт, поэтому его измерение требует использования высокоточных инструментов.
-
Температурный режим: Редуктор должен функционировать без перегрева. Контроль температуры осуществляется при работе под нагрузкой с последующим анализом температуры масла.
-
Уровень шума: Качественно изготовленный редуктор должен работать с минимальным уровнем шума. Повышенный уровень шума может указывать на наличие дефектов.
Наиболее распространенные проблемы, выявляемые в процессе контроля качества, включают повреждения рабочих поверхностей зубьев гибкого колеса, заедания из-за некачественной обработки и разрушение подшипников.
Сравнительный анализ с другими типами передач
Для более полного понимания особенностей волновых передач, целесообразно провести их сравнение с цилиндрическими и планетарными передачами.
/ Параметр / Волновые передачи / Цилиндрические передачи / Планетарные передачи / /----------------/-----------------------------------/--------------------------------------/-------------------------------------/ / Назначение / Высокая точность, соосность валов, малый люфт / Широкий спектр применения / Компактность при высоких моментах / / Передаточное число / 70-350 / 1.25-12.5 / 3-12 / / Коэффициент полезного действия (КПД) / 0.80-0.92 / 0.97-0.99 / 0.96-0.98 / / Люфт / Минимальный / Зависит от класса точности / Меньше, чем у волновых / / Требования к производству / Высокие / Стандартные / Высокие /
Как видно из таблицы, волновые передачи представляют собой специализированное решение, предназначенное для применения в условиях, требующих особых характеристик.
Практические рекомендации
На основе многолетнего опыта работы с волновыми передачами можно сформулировать следующие рекомендации:
Для инженеров и технических специалистов:
-
ГОСТ 26218-84 не должен рассматриваться как исчерпывающее руководство. Он служит основой для разработки более детализированных технических условий, в которых должны быть указаны конкретные марки материалов, режимы обработки и другие важные параметры.
-
Особое внимание следует уделять производству гибкого стакана и волнового генератора, так как данные элементы оказывают значительное влияние на надежность и долговечность редуктора.
Для потребителей и специалистов по контролю качества:
-
При приобретении волновых передач необходимо требовать не только ссылку на ГОСТ, но и полный комплект технических условий, разработанных производителем, с акцентом на разделы, касающиеся методов контроля качества.
-
При проверке качества передач следует обращать внимание на ключевые параметры, такие как момент холостого хода и точность работы. Наличие современной испытательной базы у производителя является важным фактором, обеспечивающим достоверность результатов контроля.
-
Визуальный осмотр передачи после работы под нагрузкой является обязательным. Наличие повреждений или следов перегрева свидетельствует о наличии дефектов и может служить основанием для отказа от использования изделия.
