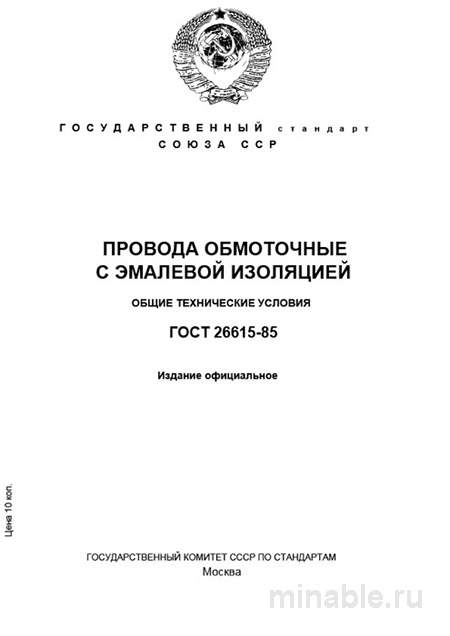

Обзор ГОСТ 26615-85: Руководство для специалистов
В производстве электротехнического оборудования, особенно в сфере изготовления электрических машин, надежность изделий во многом определяется качеством обмоточных проводов. Часто причиной неисправностей становится не сам материал, а несоответствие параметров проводов требованиям нормативных документов. ГОСТ 26615-85 является ключевым стандартом, регулирующим технические характеристики медных и алюминиевых проводов с двойной изоляцией, используемых в трансформаторах, электродвигателях и других устройствах, подверженных значительным нагрузкам и вибрациям. В данном обзоре представлена детальная информация о содержании и применении этого стандарта, что позволит специалистам в области проектирования и производства электротехнического оборудования правильно интерпретировать и использовать его положения.
Цель и область применения стандарта
ГОСТ 26615-85 устанавливает требования к параметрам медных и алюминиевых обмоточных проводов с двойной изоляцией, предназначенных для эксплуатации в электрических машинах и приборах. Стандарт направлен на обеспечение высокой надежности и долговечности изделий, особенно в условиях повышенных механических и электрических нагрузок. Провода с двойной изоляцией обладают улучшенными эксплуатационными характеристиками по сравнению с проводами с одинарной изоляцией, что делает их предпочтительным выбором для применения в ответственных узлах оборудования.
Основные положения стандарта
Стандарт регламентирует четыре группы характеристик обмоточных проводов: конструктивные особенности, размеры, электрические параметры и механические свойства. Важно учитывать, что все параметры проводов должны соответствовать установленным требованиям для обеспечения их надежной работы в заданных условиях эксплуатации.
Конструктивные особенности
Провода могут быть изготовлены из медной или алюминиевой проволоки. Изоляция провода должна быть выполнена из материалов, обеспечивающих равномерное и непрерывное покрытие. Для повышения механической прочности и устойчивости к внешним воздействиям поверх эмалевого слоя может быть наложена оплетка из хлопчатобумажных, шелковых или синтетических волокон. Материал оплетки должен соответствовать требованиям нормативной документации и обеспечивать необходимые эксплуатационные характеристики.
Размеры
Диаметр провода является одним из ключевых параметров, влияющих на его совместимость с конкретными техническими устройствами. В стандарте приведены номинальные значения диаметров проводов, измеренные по изоляции. При выборе провода необходимо учитывать диаметр катушки и допустимые размеры пазов в оборудовании, чтобы исключить возможность повреждения изоляции или затруднения монтажа.
Электрические параметры
ГОСТ 26615-85 устанавливает требования к электрическим характеристикам проводов, включая их способность выдерживать электрические нагрузки и сохранять изоляционные свойства в различных условиях эксплуатации. Основные электрические параметры включают:
-
Пробивное напряжение: провода должны выдерживать напряжение не менее 500 В без пробоя изоляции.
-
Теплостойкость: изоляция проводов должна сохранять свои эксплуатационные свойства при нагреве до температуры 130 °C (в зависимости от материала изоляции).
-
Влагостойкость: провода должны быть устойчивы к воздействию влаги и сохранять свои характеристики в условиях повышенной влажности.
Механические параметры
Провода должны обладать достаточной гибкостью для обеспечения удобства монтажа и эксплуатации. В частности, стандарт предусматривает проверку гибкости проводов методом намотки на оправку. При этом провода не должны растрескиваться или повреждаться при намотке на оправку заданного диаметра.
Процедура проверки качества проводов
При приемке партий обмоточных проводов необходимо проводить комплексную проверку их качества в соответствии с требованиями ГОСТ 26615-85. Процедура включает следующие этапы:
-
Внешний осмотр катушки: провод должен быть равномерно намотан, без дефектов поверхности и механических повреждений.
-
Визуальный осмотр провода: поверхность провода должна быть гладкой, без трещин, вздутий и других дефектов изоляции.
-
Измерение диаметра: диаметр провода должен соответствовать номинальному значению, указанному в стандарте. Рекомендуется проводить измерения в нескольких точках для обеспечения точности результатов.
-
Проверка электрической прочности изоляции: испытание должно проводиться в соответствии с методиками, установленными в стандарте.
-
Проверка гибкости: провод должен выдерживать намотку на оправку без растрескивания и повреждения изоляции.
Сравнение с другими стандартами
ГОСТ 26615-85 отличается от других стандартов на обмоточные провода акцентом на проводах с двойной изоляцией, что обеспечивает их повышенную надежность и долговечность. Для наглядности проведем сравнительный анализ с другими стандартами:
/ Параметр / ГОСТ 26615-85 / ГОСТ 6323-79 (ПЭТВ, ПЭВ-2) / ГОСТ 16120-86 (ПЭВЖ, ПЭЖБО) / /----------------------------------/--------------------------------------------------------------------------------/-------------------------------------------------------------------------------/------------------------------------------------------------------------------/ / Назначение / Провода с двойной изоляцией для тяжелых условий эксплуатации / Провода с одинарной эмалью для всех типов устройств / Провода с усиленной эмалью для эксплуатации при высоких температурах / / Тип изоляции / Двойная (эмалевое покрытие + оплетка) / Одинарная эмалевая изоляция / Многослойная эмалевая изоляция / / Максимальная температура / До 130 °C / До 105-120 °C / До 180-220 °C / / Преимущества / Высокая надежность и долговечность / Универсальность, низкая стоимость / Повышенная термостойкость / / Применение / Трансформаторы, электродвигатели, устройства с высокими механическими нагрузками / Бытовая техника, устройства общего назначения / Очень горячие устройства, специализированное оборудование /
Рекомендации для специалистов
Для технологов
При проектировании и разработке технической документации рекомендуется указывать не только марку провода, но и полное наименование стандарта (ГОСТ 26615-85), а также результаты испытаний на соответствие требованиям. В технологических картах необходимо указывать допустимые диаметры оправки для проверки гибкости проводов.
Для специалистов по закупкам
При выборе поставщиков обмоточных проводов следует требовать предоставления паспортов качества с результатами испытаний на электрическую прочность, гибкость и соответствие другим параметрам, установленным ГОСТ 26615-85. Рекомендуется проводить выборочные проверки качества поставляемой продукции.
Для главных инженеров
В производственных процессах необходимо ввести обязательную процедуру проверки двух ключевых параметров: диаметра провода по изоляции и электрической прочности изоляции. Это позволит своевременно выявлять несоответствия и предотвращать возможные неисправности оборудования. Также важно обеспечить правильное хранение проводов, исключая воздействие влаги и прямых солнечных лучей.
Заключение
ГОСТ 26615-85 является важным нормативным документом, регламентирующим технические характеристики обмоточных проводов с двойной изоляцией. Его применение позволяет обеспечить надежность и долговечность электротехнического оборудования, что особенно важно для устройств, работающих в тяжелых условиях эксплуатации. Специалисты в области проектирования, производства и закупок должны учитывать требования данного стандарта при выборе и использовании обмоточных проводов.
