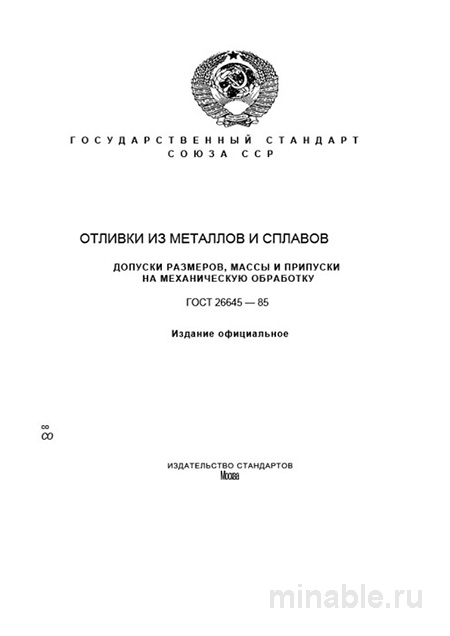

ГОСТ 26645-85: Комплексный разбор и практическое применение

Обзор ГОСТ 26645-85: Инструмент для обеспечения качества отливок в машиностроительном производстве

В машиностроительном производстве стандарты играют ключевую роль в обеспечении высокого уровня качества и надежности продукции. ГОСТ 26645-85, регламентирующий качество отливок из металлов и сплавов, является одним из таких стандартов. Несмотря на его многолетний срок действия, он продолжает активно применяться на российских предприятиях. В данном обзоре рассматриваются основные положения стандарта, его функциональное назначение и значимость.

Назначение и область применения ГОСТ 26645-85

ГОСТ 26645-85 устанавливает требования к точности отливок, изготовленных из металлов и сплавов. Данный стандарт распространяется на отливки массой от 100 граммов до 10 тонн и размерами до 16 метров, исключая отливки, производимые по специальным методам или под давлением.

Основные положения стандарта

Центральным элементом стандарта является система классов точности, включающая 10 классов от 5-го до 15-го, где более низкий номер класса указывает на более высокую точность отливки.

Определение класса точности

Выбор класса точности осуществляется технологом на этапе проектирования. Данный выбор зависит от трех основных факторов:

1. Способ литья: Простые методы литья, такие как песчаное литье, обеспечивают отливки с низкой точностью (12-15 класс), в то время как более сложные методы, например, литье в оболочковые формы, позволяют достигать более высокой точности (9-12 класс).

2. Габаритные размеры отливки: Отливки классифицируются по группам в зависимости от их размеров. Для каждой группы и класса точности установлены специфические требования.

3. Тип материала: Различные металлы и сплавы имеют разные коэффициенты усадки. Например, чугун имеет меньший коэффициент усадки по сравнению со сталью или алюминием.

Важно отметить, что класс точности определяется для каждой части отливки отдельно, что способствует оптимизации производственного процесса и снижению затрат.

Припуски на обработку

Припуски представляют собой дополнительные слои материала, оставляемые на отливке для последующей механической обработки. Их величина определяется в зависимости от класса точности, размеров отливки и ее положения в литейной форме.

Заказчики могут требовать уменьшения припусков для экономии материала, однако это может привести к увеличению риска брака. ГОСТ 26645-85 предлагает стандартные значения припусков, минимизирующие вероятность дефектов и обеспечивающие высокое качество готовой продукции.

Методы контроля качества отливок

Контроль качества отливок осуществляется путем проверки соответствия их параметров требованиям стандарта. Для этого не требуется измерять все размеры, что было бы нецелесообразно с точки зрения затрат времени и ресурсов. Вместо этого проводится выборочная проверка наиболее значимых параметров:

1. Критические размеры: Размеры, определяющие функциональность детали, проверяются выборочно.

2. Масса отливки: Отливка должна соответствовать установленным допускам по массе, что свидетельствует о соблюдении технологического процесса.

3. Качество поверхности: Хотя стандарт не детализирует все возможные дефекты поверхности, такие как неровности или трещины, их наличие может указывать на нарушения в технологии литья.

Для проведения контроля используются стандартные измерительные инструменты, такие как линейки, штангенциркули, шаблоны и другие.

Сравнительный анализ с другими стандартами

Существуют и другие стандарты, регулирующие качество отливок, включая ГОСТ Р 53464-2009. Рассмотрим основные различия между этими стандартами:

/ Критерий / ГОСТ 26645-85 / ГОСТ Р 53464-2009 / /----------/----------------/-------------------/ / Основной принцип / Привязка к технологии литья и материалу. Система классов точности. / Универсальная система обозначений допусков. 16 степеней точности. / / Удобство применения / Требует глубокого понимания технологических процессов. / Более гибкий и современный стандарт. Легче в применении. / / Припуски на обработку / Регламентированы стандартом. / Не регламентированы. Определяются отдельно. / / Область применения / Используется на постсоветском пространстве. / Применяется для экспортно-ориентированной продукции. / / Практическое значение / Технологический стандарт, ориентированный на технолога. / Информационный стандарт, ориентированный на конструктора и заказчика. /

Выбор стандарта зависит от конкретных условий производства. Для работы с отечественными литейными предприятиями предпочтительнее использовать ГОСТ 26645-85. В случае необходимости экспорта продукции следует руководствоваться ГОСТ Р 53464-2009.

Рекомендации по работе с ГОСТ 26645-85

При работе с отливками рекомендуется учитывать следующие рекомендации:

1. Ясное формулирование требований: В технической документации и договорах необходимо четко указывать класс точности для каждой отливки. Отсутствие таких указаний может привести к выбору литейщиком наиболее низкого класса точности, что не соответствует потребностям заказчика.

2. Фокус на ключевых параметрах: Следует сосредоточить внимание на проверке 5-10 наиболее значимых размеров, что позволит снизить затраты времени и ресурсов.

3. Контроль массы отливки: Взвешивание является быстрым и эффективным методом проверки качества отливки.

4. Проверка равномерности припусков: Необходимо убедиться в равномерности толщины стенки отливки в различных ее частях, что предотвратит возможные проблемы при механической обработке.

5. Совместная работа с производителем: Оптимальным решением является предварительное согласование требований к отливкам между технологами предприятия-заказчика и литейного завода, что позволит избежать ошибок и повысить качество продукции.

ГОСТ 26645-85 является важным инструментом для обеспечения высокого качества отливок и оптимизации производственных процессов. Правильное применение данного стандарта позволяет повысить эффективность производства и снизить затраты на обработку продукции.
