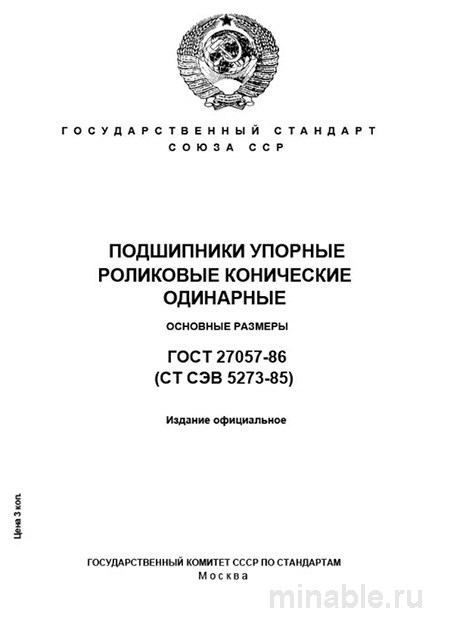

ГОСТ 27057-86: Упорные роликовые конические подшипники - Разбор и описание

Обзор ГОСТ 27057-86: Применение и методы контроля

В машиностроительной отрасли надежность конструктивных элементов играет ключевую роль. Упорные роликовые конические подшипники, размеры и характеристики которых регламентируются ГОСТ 27057-86, являются важным компонентом, способным выдерживать значительные односторонние и комбинированные нагрузки. Несмотря на то, что данный стандарт был разработан достаточно давно, он продолжает оставаться актуальным для инженеров и специалистов, занимающихся проектированием и эксплуатацией оборудования. В данном обзоре рассматриваются основные аспекты применения стандарта на практике.

Область применения стандарта

ГОСТ 27057-86 устанавливает унифицированные размеры упорных роликовых конических подшипников, предназначенных для восприятия высоких односторонних нагрузок, а также смешанных нагрузочных режимов, включающих осевые и радиальные компоненты. В отличие от радиальных подшипников, предназначенных для работы с радиальными нагрузками, упорные подшипники специализированы для других условий эксплуатации.

Эти подшипники находят применение в следующих областях:

• Вертикально расположенные валы, используемые в тяжелых станках и металлургическом оборудовании.

• Узлы, подверженные значительным осевым усилиям, например, в крановых установках, экскаваторах и манипуляторах.

• Некоторые типы редукторов, где требуется жесткое крепление валов.

При установке упорных роликовых конических подшипников необходимо соблюдать определенный натяг и избегать перекосов, что требует высокой точности и аккуратности.

Основные технические требования

Стандарт ГОСТ 27057-86 определяет геометрические параметры подшипников, включая:

• Наружный диаметр (D).

• Внутренний диаметр (d).

• Высоту (T и T1) для комплекта, состоящего из колец с сепаратором, и комплекта с свободным кольцом.

• Монтажные высоты (r) и фаски.

Материалы изготовления колец и роликов, а также их механические свойства регулируются другими нормативными документами. Обычно для этих целей используются стали марки ШХ15 и их зарубежные аналоги. После проведения термообработки твердость рабочих поверхностей подшипников должна находиться в диапазоне от 59 до 65 единиц по шкале HRC.

При выборе подшипников по данному стандарту важно уточнять материал сепаратора, который может быть изготовлен из стали или текстолита в зависимости от условий эксплуатации.

Методы контроля качества подшипников

Контроль качества подшипников является критически важным этапом, так как наличие дефектов может привести к выходу из строя всего узла и значительным простоям.

Основные методы контроля включают:

1. Внешний осмотр: Проверка поверхности подшипников на наличие дефектов, таких как царапины, вмятины и коррозия. Поверхность должна быть гладкой и чистой.

2. Измерение геометрических параметров: Определение размеров подшипника (диаметра, высоты и других) с использованием специализированных измерительных инструментов. Особое внимание следует уделять параллельности торцов колец.

3. Оценка зазоров и трения: Хотя стандарт не требует обязательного контроля зазоров, на практике это является важным этапом. Подшипник должен легко проворачиваться, а его работа не должна сопровождаться шумом.

Сравнение с другими типами подшипников

Для выбора оптимального типа подшипника необходимо учитывать различия между стандартами. Например, упорные шариковые подшипники имеют следующие характеристики:

/ Параметр / ГОСТ 27057-86 (Упорные роликовые конические) / ГОСТ 7879-89 (Упорные шариковые) / /------------------------------------------/-----------------------------------------------/----------------------------------/ / Назначение / Высокие односторонние и комбинированные нагрузки / Низкие и средние осевые нагрузки / / Грузоподъемность / Очень высокая / Средняя / / Скоростные возможности / Ограниченные / Высокие / / Допуск на перекос / Минимальный / Нулевой / / Требования к монтажу / Сложная установка с натягом / Проще /

Как видно из таблицы, упорные роликовые конические подшипники наиболее эффективны для использования в медленно вращающихся, но сильно нагруженных узлах. Упорные шариковые подшипники, напротив, предпочтительны в условиях высоких скоростей вращения.

Рекомендации для специалистов

При работе с упорными роликовыми коническими подшипниками следует учитывать следующие рекомендации:

1. Проектирование: На этапе проектирования необходимо предусмотреть возможность обеспечения натяга при установке подшипников и исключить перекосы. Также следует разработать систему смазки в соответствии с условиями эксплуатации.

2. Заказ: При оформлении заказа необходимо указывать не только типоразмер подшипника, но и требования к материалу сепаратора, точности изготовления и другим необходимым параметрам.

3. Контроль: Проверка качества подшипников должна включать не только внешний осмотр, но и измерение геометрических параметров и оценку легкости вращения.

4. Установка: При монтаже подшипников рекомендуется использовать динамометрический ключ для обеспечения правильной затяжки. Запрещается использование ударов при установке, необходимо применять специальные оправки.

ГОСТ 27057-86 является важным нормативным документом, обеспечивающим высокое качество упорных роликовых конических подшипников. Однако для достижения оптимальных результатов необходимо не только следовать требованиям стандарта, но и учитывать особенности эксплуатации и конструктивные особенности оборудования.
