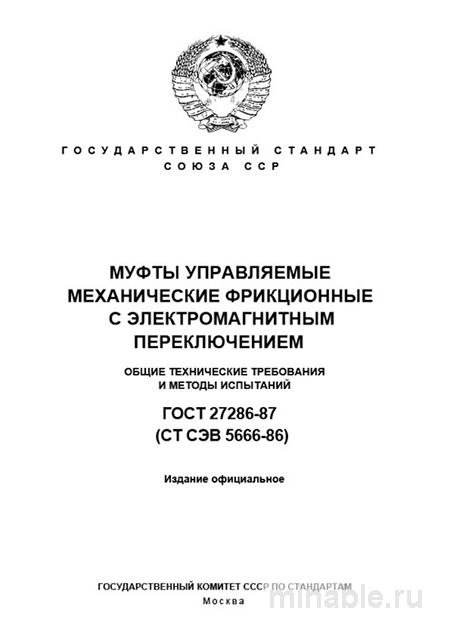

Обзор стандарта ГОСТ 27286-87: Практический взгляд из производственной среды
В машиностроительной отрасли надежность приводных механизмов является ключевым фактором, определяющим эффективность работы производственных линий, минимизацию простоев и снижение эксплуатационных затрат. В этом контексте особое значение имеют управляемые муфты, обеспечивающие точное и быстрое соединение или разъединение валов по электрическому сигналу. ГОСТ 27286-87, разработанный для механических фрикционных муфт с электромагнитным переключением, устанавливает нормативные требования к их конструкции, материалам и эксплуатационным характеристикам. Несмотря на то, что стандарт был принят достаточно давно, он сохраняет свою актуальность и востребованность в современной промышленности.
Цель и область применения стандарта
ГОСТ 27286-87 регламентирует параметры и характеристики фрикционных муфт, предназначенных для временного соединения и разъединения валов. Основная функция таких муфт заключается в управлении процессом передачи крутящего момента, что делает их незаменимыми в системах, требующих оперативного изменения режима работы.
Область применения муфт, соответствующих ГОСТ 27286-87, включает:
-
Станочное оборудование (токарные, фрезерные, шлифовальные станки), где требуется быстрое изменение скорости вращения.
-
Автоматизированные производственные линии, используемые для транспортировки и перемещения материалов.
-
Тяжелое машиностроение, где необходима высокая точность позиционирования.
-
Системы, требующие защиты оборудования от перегрузок за счет проскальзывания муфты.
Важно отметить, что стандарт не распространяется на муфты, предназначенные для эксплуатации в агрессивных средах, взрывоопасных зонах или при наличии особых технических требований.
Основные технические требования
Стандарт ГОСТ 27286-87 определяет ряд ключевых параметров, которым должны соответствовать фрикционные муфты. Эти требования являются основополагающими для проектирования, производства и контроля качества продукции.
Материалы и конструкция
Муфты должны быть изготовлены из материалов, обеспечивающих высокую износостойкость, устойчивость к температурным воздействиям и способность к эффективному фрикционному взаимодействию. В частности, для изготовления фрикционных элементов (накладок, дисков) используются материалы на основе асбестостали, металлокерамики или композитов. Корпусные детали, как правило, изготавливаются из чугуна или высокопрочных марок стали.
Особое внимание уделяется качеству пружин, используемых в конструкции муфт. Недостаточная твердость материала или ненадлежащая термообработка могут привести к преждевременному выходу из строя. В связи с этим рекомендуется проводить испытания пружин на сжатие и твердость для обеспечения их надежности.
Технические параметры
ГОСТ 27286-87 устанавливает следующие основные параметры фрикционных муфт:
-
Номинальный передаваемый момент, который должен быть обеспечен без проскальзывания.
-
Максимальная скорость вращения, превышение которой может привести к разрушению муфты.
-
Время срабатывания, характеризующее быстроту замыкания или размыкания муфты после подачи или снятия электрического сигнала.
-
Мощность и напряжение управления, которые могут варьироваться в зависимости от конкретной модели (например, 24В, 110В постоянного тока или 220В переменного тока).
-
Тепловой режим, предусматривающий отсутствие перегрева муфты и катушки при длительной эксплуатации.
-
Износостойкость, определяемая количеством циклов включения и выключения до необходимости замены фрикционных элементов.
Методы контроля качества
Приемка фрикционных муфт, соответствующих требованиям ГОСТ 27286-87, осуществляется в несколько этапов:
-
Визуальный осмотр, направленный на выявление дефектов, таких как повреждения поверхности, заусенцы или несоответствия покрытия. Особое внимание уделяется состоянию контактных колец и чистоте фрикционных дисков.
-
Электротехнические испытания, включающие проверку обмотки на наличие обрыва, короткого замыкания и измерение сопротивления изоляции.
-
Функциональные испытания на стенде, где муфта устанавливается в комплексе с приводным двигателем и тормозным устройством. В ходе испытаний проверяется:
-
Способность муфты включаться при подаче номинального напряжения.
-
Время срабатывания муфты.
-
Передача крутящего момента без проскальзывания.
-
Работа муфты под нагрузкой.
-
Соответствие зазора между якорем и корпусом установленным нормативам.
-
Сравнительный анализ стандартов
ГОСТ 27286-87 имеет ряд отличий от других нормативных документов, регулирующих параметры муфт. Рассмотрим основные из них:
/ Критерий / ГОСТ 27286-87 / ГОСТ Р 50893-96 (Общие муфты) / ГОСТ 16162-85 / /------------------------------------/----------------------------------------------------------------/--------------------------------------------------------------------------------/-------------------------------------------------------------------------------/ / Назначение / Управление соединением/разъединением валов по электрическому сигналу / Постоянная передача крутящего момента, компенсация смещений, защита от перегрузок / Работа в масляной ванне / / Ключевой параметр / Время срабатывания, номинальный момент, число циклов / Номинальный крутящий момент, компенсируемые смещения, момент срабатывания / Время срабатывания, момент в масляной ванне / / Управление / Электромагнитное / Нет (кроме специальных исполнений) / Электромагнитное / / Допуски / Жесткие допуски на биение, зазоры, время отклика / Допуски связаны с компенсируемыми смещениями и балансировкой / Допуски на работу в масляной ванне /
Рекомендации по применению
При выборе и эксплуатации фрикционных муфт важно учитывать требования ГОСТ 27286-87. Для этого рекомендуется:
-
При оформлении заказа четко указывать соответствие продукции данному стандарту и конкретные параметры, такие как время срабатывания, номинальный момент и другие технические характеристики.
-
Проводить функциональные испытания муфт на специализированном стенде, даже при наличии заводского сертификата качества. Особое внимание следует уделить проверке зазора между якорем и корпусом.
-
Регулярно контролировать чистоту и температурные режимы эксплуатации муфт, а также проводить своевременную замену изношенных фрикционных элементов и пружин.
-
Особое внимание следует уделить профилактике подгорания контактных колец, замасливания дисков и других возможных неисправностей, которые могут привести к выходу муфты из строя.
