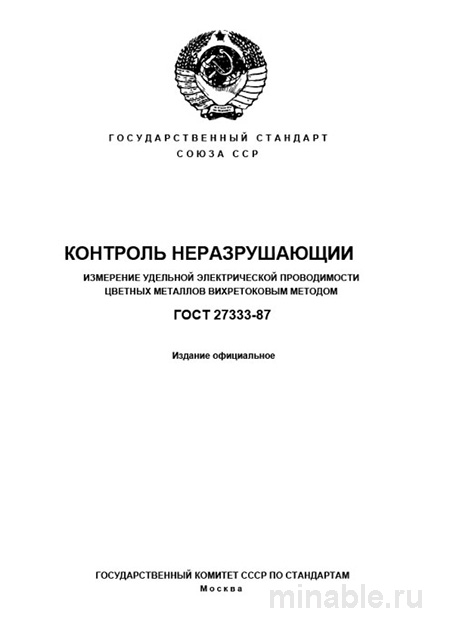

ГОСТ 27333-87: Вихретоковый метод измерения проводимости цветных металлов. Разбор экспертов

Обзор ГОСТ 27333-87: Проверка электрической проводимости металлов

Стандарт ГОСТ 27333-87 регламентирует метод неразрушающего контроля электрической проводимости цветных металлов и сплавов с использованием вихретокового метода. Данный стандарт особенно актуален в авиационной, ракетной, энергетической и военной отраслях машиностроения, где предъявляются высокие требования к качеству материалов. Проверка электрической проводимости является ключевым фактором, обеспечивающим надежность и безопасность изделий.

Назначение и область применения стандарта

ГОСТ 27333-87 устанавливает унифицированную методику измерения электрической проводимости в диапазоне от 5 до 60 микросименс на метр (от 5,8 до 103,5% IACS) для плоских и криволинейных поверхностей изделий из цветных металлов и сплавов. Стандарт применяется для контроля металлопроката (листов, прутков, заготовок) и полуфабрикатов, как в исходном состоянии, так и после различных видов обработки, включая нагрев, старение, правку и другие технологические операции.

Важно отметить: ГОСТ 27333-87 предназначен для контроля готовых изделий или полуфабрикатов с поверхностями, обеспечивающими надежное крепление вихретокового датчика. Стандарт не заменяет лабораторные методы анализа химического состава, но является эффективным инструментом для экспресс-оценки качества и выявления дефектов в технологическом процессе.

Основные требования к проведению проверки

Для обеспечения точности и достоверности результатов измерений необходимо строго соблюдать следующие условия, регламентированные стандартом.

Требования к объекту контроля

• Материалы: Метод применим для сплавов на основе алюминия, меди, магния, титана, цинка и их комбинаций. Для ферромагнитных материалов, таких как сталь, вихретоковый метод не используется из-за искажающего влияния магнитных свойств.

• Форма и толщина: Контролируемая поверхность должна быть плоской или иметь радиус кривизны не менее 30 мм. Толщина изделия должна превышать глубину проникновения вихревых токов в 3-4 раза, чтобы исключить влияние поверхностных слоев на результаты измерений.

• Состояние поверхности: Поверхность изделия должна быть очищена от загрязнений, ржавчины и механических повреждений. Шероховатость поверхности не должна превышать 2,5 мкм. В случаях обнаружения дефектов поверхности, таких как задиры или следы интенсивной обработки, рекомендуется дополнительная механическая обработка.

Требования к измерительному оборудованию

Для проведения измерений используются специализированные вихретоковые датчики, калибровка которых осуществляется с использованием двух эталонных образцов с известной электрической проводимостью, охватывающих весь диапазон измерений. Температура эталонных образцов и контролируемого изделия должна быть одинаковой и составлять +20 °C. Допустимое отклонение температуры не должно превышать 1 °C, так как это может привести к погрешности измерений в пределах 0,1-0,2%.

Процедура проведения проверки

Процесс измерения электрической проводимости по ГОСТ 27333-87 включает следующие этапы:

• Температурный режим: Контролируемое изделие должно иметь температуру +20 °C. При необходимости учета температурных отклонений применяются соответствующие поправочные коэффициенты, указанные в стандарте.

• Плотный контакт датчика: Вихретоковый датчик должен обеспечивать плотный контакт с поверхностью изделия. Зазор между датчиком и поверхностью не должен превышать допустимых значений, так как это может исказить результаты измерений.

• Многоточечный контроль: При проверке изделий, подвергшихся термической или механической обработке, рекомендуется проводить измерения в нескольких точках для выявления возможных неоднородностей свойств материала.

Пример: При приемке алюминиевых прутков измерение электрической проводимости осуществляется минимум в трех точках с каждого конца изделия. Это позволяет оперативно выявлять партии с отклонениями в значениях проводимости, что может свидетельствовать о неоднородности структуры материала или нарушении технологических режимов обработки.

Сравнение с альтернативными методами

ГОСТ 27333-87 является одним из методов контроля электрической проводимости, который имеет свои особенности по сравнению с лабораторными методами. Основные различия представлены в таблице.

/ Параметр / Вихретоковый метод / Лабораторный метод / /-------------------------/------------------------------------/------------------------------------/ / Объект контроля / Готовые изделия и полуфабрикаты / Образцы, подлежащие разрушению / / Скорость измерений / Высокая (секунды на одно измерение) / Низкая (требуется подготовка образца) / / Точность измерений / Относительно высокая (погрешность 1-3%) / Высокая (используется для точных измерений) / / Влияние человеческого фактора / Зависит от качества контакта и калибровки / Зависит от качества подготовки контактов и сборки измерительной цепи /

Как видно из таблицы, вихретоковый метод является оптимальным для экспресс-контроля в производственных условиях, в то время как лабораторные методы обеспечивают высокую точность и используются для разрешения спорных вопросов.

Практические рекомендации по применению

На основании опыта внедрения ГОСТ 27333-87 можно сформулировать следующие рекомендации для специалистов:

При приемке продукции:

1. Проверка сертификата: Убедитесь, что результаты измерений электрической проводимости соответствуют требованиям ГОСТ 27333-87 и не указаны по другим методам.

2. Температурный режим: При поступлении изделий из условий, отличающихся от комнатной температуры, необходимо обеспечить их нагрев или охлаждение до +20 °C перед проведением измерений.

3. Состояние поверхности: Проведите визуальный осмотр поверхности в зоне контакта. При необходимости выполните дополнительную механическую обработку для удаления загрязнений и дефектов.

4. Калибровка оборудования: Уточните у поставщика, по каким эталонным образцам была произведена калибровка используемого оборудования. Это свидетельствует о соблюдении требований к точности измерений.

Выявление возможных дефектов:

• Несоответствие сплава: Отклонение измеренной электрической проводимости от заданного диапазона для конкретной марки сплава указывает на использование неподходящего материала.

• Ошибки в термической обработке: Изменение электрической проводимости может быть следствием нарушения режимов термической обработки. Например, для алюминиевых сплавов после закалки и старения значения проводимости строго нормированы. Отклонение на 1-2 единицы является критическим и может служить основанием для отказа.

• Неоднородность материала: Значительные отклонения в значениях электрической проводимости в разных частях изделия свидетельствуют о его неоднородности. Для выявления таких дефектов рекомендуется проводить измерения в нескольких точках.

Рекомендации по внедрению метода:

• Разработка регламента: Разработайте и утвердите внутренние регламенты по проведению контроля электрической проводимости для каждого типа изделий и материалов.

• Ведение базы данных: Создайте систему учета результатов измерений, которая позволит отслеживать отклонения в качестве материалов и выявлять проблемы, связанные с поставщиками или технологическими процессами.

• Периодическая калибровка: Для обеспечения точности измерений рекомендуется периодически проводить проверку приборов с использованием эталонных образцов, соответствующих требованиям ГОСТ 27333-87.

ГОСТ 27333-87 представляет собой эффективный инструмент для оперативного контроля качества металлических изделий, не требующий их разрушения. Применение данного стандарта позволяет снизить уровень брака, повысить надежность продукции и укрепить репутацию предприятия как производителя высококачественных изделий.
