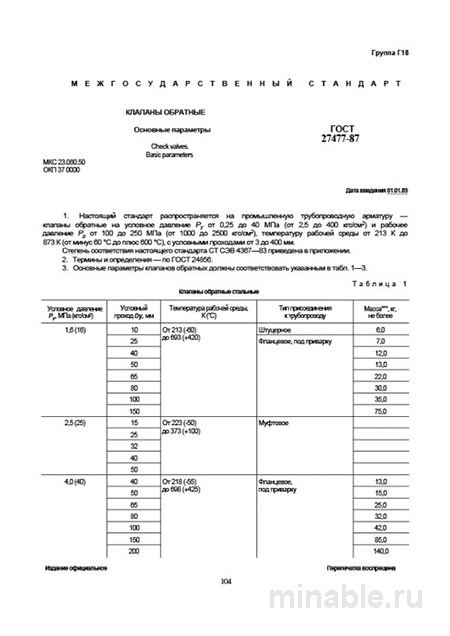

Обзор ГОСТ 27477-87: Практическое руководство
ГОСТ 27477-87 является основополагающим нормативным документом, регламентирующим требования к обратным клапанам для трубопроводных систем. Этот стандарт широко используется в странах бывшего СССР и устанавливает унифицированные параметры для обеспечения взаимозаменяемости и надежности компонентов.
Цели и задачи стандарта
Настоящий стандарт определяет основные технические характеристики обратных клапанов, предназначенных для работы с различными средами, включая воду, пар, воздух и другие неагрессивные жидкости. Клапаны, соответствующие ГОСТ 27477-87, могут функционировать при давлениях до 16 МПа и температурах в диапазоне от -40°C до +450°C.
Следует отметить, что ГОСТ 27477-87 устанавливает базовые параметры, такие как размеры, материалы и конструктивные особенности, не детализируя конкретные марки стали или типы уплотнительных материалов. Это позволяет производителям адаптировать продукцию под специфические требования, сохраняя при этом соответствие основным стандартам.
Основные технические требования
Материалы
Стандарт предписывает использование стандартных марок углеродистой и легированной стали для изготовления корпусов клапанов. Рекомендуемые марки включают сталь 25, 35, 09Г2С и 12Х18Н10Т. Уплотнительные элементы могут быть выполнены из латуни, бронзы, нержавеющей стали или стеллита в зависимости от условий эксплуатации.
Геометрические параметры
ГОСТ 27477-87 регламентирует следующие основные размеры клапанов:
-
Номинальный диаметр (Dy): от 6 до 50 мм.
-
Тип резьбы: наружная или внутренняя, метрическая или коническая.
-
Длина: для каждого номинального диаметра указана стандартная длина, обеспечивающая удобство монтажа без необходимости доработки трубопроводной системы.
Функциональные характеристики
Клапаны должны обеспечивать герметичность при работе и выдерживать давление, превышающее рабочее в 1,5 раза. Рабочее давление варьируется в пределах от 1 до 16 МПа.
Контроль качества
Контроль качества обратных клапанов осуществляется на всех этапах производства. В процессе проверки проводится визуальный осмотр на наличие дефектов, таких как трещины, заусенцы и другие несоответствия. Также осуществляется контроль геометрических параметров и резьбовых соединений. Финальные испытания включают проверку на прочность и герметичность, что гарантирует соответствие продукции установленным требованиям.
Проблемы эксплуатации
В процессе эксплуатации обратных клапанов могут возникать следующие проблемы:
-
Неполное закрытие клапана: может быть вызвано неровностями поверхности, дефектами уплотнений или неправильным монтажом.
-
Заедание клапана в открытом положении: обусловлено неровностями внутри трубопровода или ошибками при сборке.
Сравнение с другими нормативными документами
ГОСТ 27477-87 имеет ряд отличий от других стандартов, регламентирующих арматуру трубопроводных систем:
-
ГОСТ 5762-2002 охватывает более широкий спектр арматуры, включая запорную, регулирующую и предохранительную арматуру для систем с давлением до 63 МПа.
-
ГОСТ Р 55018-2012 предназначен для арматуры, используемой на опасных производственных объектах, и включает повышенные требования к безопасности и надежности.
/ Параметр / ГОСТ 27477-87 / ГОСТ 5762-2002 / ГОСТ Р 55018-2012 / /----------/---------------/----------------/-------------------/ / Основное назначение / Обратные клапаны общего назначения / Запорная, регулирующая, предохранительная арматура высокого давления / Арматура для опасных производственных объектов / / Условное давление, Ру, МПа / До 16 / До 63 / До 80 (зависит от типа) / / Ключевой акцент / Геометрическая взаимозаменяемость, параметры / Прочность при высоких давлениях / Безопасность, надежность, документация (сертификация) / / Допуски и посадки / Стандартные, для общего машиностроения / Более строгие, повышенные требования к чистоте поверхности / Строгие, обязательное подтверждение соблюдения / / Применение / Технологические линии, системы отопления и вентиляции, общепромышленное применение / Гидравлические системы высокого давления, прессовое оборудование / Нефтегазовая отрасль, химические производства, объекты под надзором Ростехнадзора /
Рекомендации для специалистов
Для инженеров-конструкторов
При проектировании трубопроводных систем рекомендуется указывать не только ГОСТ 27477-87, но и конкретные марки стали, тип резьбы и материал уплотнений для обеспечения качества и надежности компонентов. Также следует учитывать длину клапана для оптимизации монтажных работ в ограниченном пространстве.
Для специалистов по закупкам
При размещении заказов на обратные клапаны необходимо требовать от поставщиков предоставления полной технической документации, включая чертежи, спецификации и результаты испытаний. Важно убедиться в наличии сертификата соответствия и соответствии продукции требованиям ГОСТ 27477-87.
Для сотрудников службы контроля качества
Основными задачами службы контроля качества являются визуальный осмотр продукции на наличие дефектов, проверка геометрических параметров и резьбовых соединений, а также проведение испытаний на герметичность и прочность. Особое внимание следует уделять качеству внутренних поверхностей клапана, так как заусенцы и неровности могут привести к снижению эксплуатационных характеристик.
Заключение
ГОСТ 27477-87 является важным нормативным документом, обеспечивающим стандартизацию обратных клапанов для трубопроводных систем. Соблюдение требований стандарта позволяет гарантировать надежность и безопасность эксплуатации трубопроводных систем в различных отраслях промышленности.
