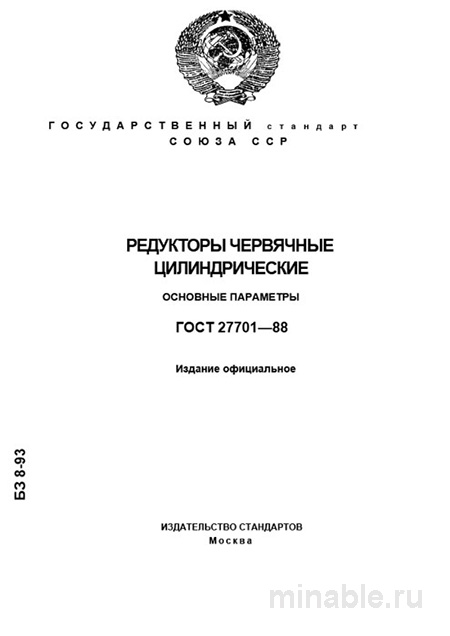

Обзор ГОСТ 27701-88: ключевой нормативный документ для проектирования и эксплуатации червячных редукторов
В условиях технологического прогресса многие аспекты инженерной деятельности остаются неизменными. В частности, в машиностроении продолжают использоваться червячные цилиндрические редукторы, проектирование, производство и контроль качества которых регламентируются ГОСТ 27701-88. Несмотря на возраст документа, он сохраняет свою актуальность и является основополагающим руководством для специалистов в данной области. Настоящий обзор подготовлен на основе практического опыта применения данного стандарта в производственной деятельности.
Назначение и область применения ГОСТ 27701-88
Настоящий стандарт устанавливает унифицированные геометрические и кинематические параметры одно- и двухступенчатых червячных редукторов. Основной целью стандарта является обеспечение взаимозаменяемости редукторов различных производителей, что способствует сокращению номенклатуры запасных частей, упрощению процесса эксплуатации и технического обслуживания, а также повышению уровня контроля качества продукции.
ГОСТ 27701-88 распространяется на редукторы, предназначенные для работы в непрерывном или периодическом режимах. Стандарт регламентирует исключительно геометрические и кинематические характеристики, такие как межосевое расстояние, передаточные числа и варианты компоновки, не затрагивая вопросы выбора материалов и условий производства, которые регулируются отдельными техническими условиями.
Ключевая информация, представленная в стандарте
В стандарте приведены таблицы с основными техническими параметрами редукторов.
Геометрические и кинематические характеристики
Одним из ключевых параметров, регламентируемых стандартом, является межосевое расстояние. ГОСТ 27701-88 устанавливает фиксированный ряд значений межосевых расстояний, включая: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400 и 500 мм. Эти значения являются обязательными и не подлежат изменению.
Для каждого значения межосевого расстояния стандарт предоставляет соответствующий ряд передаточных чисел, что позволяет определить оптимальные параметры редуктора для конкретных условий эксплуатации. Попытка использования нестандартных передаточных чисел в стандартных редукторах может привести к снижению эффективности работы, ускоренному износу деталей и выходу оборудования из строя.
Материалы и конструктивные особенности
Стандарт не содержит требований к конкретным материалам, однако устанавливает допустимые нагрузки на редуктор, что позволяет обоснованно выбирать материалы для червяка и червячного колеса. Червяки обычно изготавливаются из закаленной стали, а червячные колеса — из бронзы или чугуна, в зависимости от требуемой прочности и условий эксплуатации.
Методы контроля качества
Редукторы, изготовленные в соответствии с ГОСТ 27701-88, подлежат обязательной проверке по ряду параметров, включая:
-
Соответствие межосевого расстояния установленным значениям.
-
Правильность работы выходного вала.
-
Величину люфта (зазора) между червяком и червячным колесом.
-
Плавность хода редуктора.
-
Температурный режим работы под нагрузкой.
Для проведения контроля используются специализированные измерительные инструменты, такие как линейки, штангенциркули и другие метрологические приборы.
Сравнительный анализ с другими стандартами
ГОСТ 27701-88 имеет ряд отличий от другого нормативного документа — ГОСТ 2144-93. Основное различие заключается в их области применения:
-
ГОСТ 27701-88 регламентирует параметры готовых редукторов, обеспечивая их взаимозаменяемость и унификацию.
-
ГОСТ 2144-93 предназначен для расчета геометрических параметров отдельных элементов редуктора, таких как червяк и червячное колесо.
Практические рекомендации
При проектировании и эксплуатации червячных редукторов рекомендуется учитывать следующие аспекты:
-
При заказе редуктора необходимо указывать значения межосевого расстояния и передаточного числа.
-
Проверка редуктора должна включать:
-
Визуальный осмотр на наличие дефектов.
-
Анализ технической документации.
-
Измерение геометрических параметров.
-
Функциональные испытания.
-
-
Наиболее распространенными проблемами при эксплуатации редукторов являются люфт, повышенный уровень шума и утечка масла.
-
Рекомендуется выбирать надежных поставщиков, обеспечивающих высокое качество продукции.
Заключение
ГОСТ 27701-88 является важным нормативным документом, регламентирующим основные параметры червячных редукторов. Его применение позволяет обеспечить стандартизацию продукции, повысить уровень взаимозаменяемости и надежности оборудования. Понимание и корректное использование данного стандарта является ключевым фактором для разработки высококачественной и долговечной техники.
