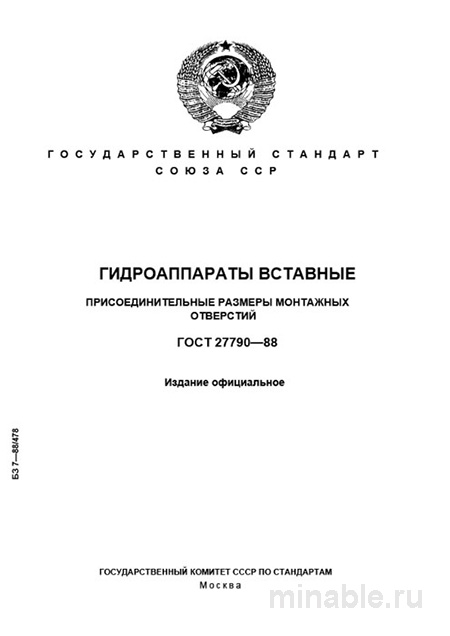

Обзор ГОСТ 27790-88: Применение и методы проверки
При обеспечении надежности гидравлических систем в машинах необходимо учитывать не только качество компонентов, таких как насосы и цилиндры, но и точность монтажа мелких деталей, включая клапаны и соединительные элементы. ГОСТ 27790-88 представляет собой нормативный документ, который устанавливает унифицированные требования к размерам и параметрам отверстий в плитах и блоках для монтажа указанных деталей. Это обеспечивает их совместимость и предотвращает протечки при эксплуатации под высоким давлением.
Назначение стандарта
ГОСТ 27790-88 регламентирует геометрические параметры отверстий, включая их диаметры, резьбу, фаски и требования к соосности и перпендикулярности. Стандарт применяется для деталей, работающих под давлением от 6 до 32 МПа, и используется в таких отраслях, как тяжелая промышленность, энергетика и автомобилестроение.
Основные параметры и размеры
Документ устанавливает следующие ключевые параметры:
-
Диаметр отверстия под уплотнительное кольцо (обозначается как d₁ и d₄).
-
Диаметр отверстия под корпус аппарата (обозначается как d₂).
-
Диаметр отверстия под резьбу (обозначается как d₃).
-
Тип резьбы (обычно метрическая), её шаг и класс точности.
-
Размеры и углы фасок.
-
Требования к соосности и перпендикулярности отверстий.
Материалы и требования к поверхности
Стандарт не устанавливает конкретные требования к материалам плит, но рекомендуется использовать чугун или высококачественную сталь. Важно, чтобы материал вокруг отверстия не имел высокой твердости, чтобы избежать повреждений при монтаже. Поверхность отверстия должна быть гладкой, без шероховатостей, которые могут привести к протечкам.
Методы проверки качества
Для обеспечения соответствия изделий требованиям стандарта проводится комплексная проверка:
-
Контроль резьбы: Проверка наличия заусенцев, сколов и соответствия резьбы заданным параметрам с использованием специализированных инструментов.
-
Измерение диаметров: Применение измерительных приборов для точного определения соответствия диаметров отверстий установленным значениям.
-
Оценка шероховатости: Использование приборов для измерения параметров шероховатости поверхности отверстий.
-
Проверка углов и соосности: Применение шаблонов и других измерительных инструментов для оценки правильности расположения фасок и обеспечения соосности отверстий.
Сравнение с другими стандартами
ГОСТ 27790-88 отличается от аналогичных нормативных документов, таких как ГОСТ 26691-85 (для соединений между аппаратами) и ГОСТ 12447-80 (для соединений труб). Каждый из этих стандартов решает специфические задачи, но ГОСТ 27790-88 направлен на унификацию отверстий для монтажа деталей, что способствует повышению надежности гидравлических систем.
Рекомендации по работе с стандартом
Для обеспечения высокого качества продукции и соответствия нормативным требованиям рекомендуется соблюдать следующие рекомендации:
-
При изготовлении деталей:
-
Использовать специализированные инструменты для обработки отверстий.
-
Следовать определенной последовательности операций: черновое растачивание, нарезание резьбы, чистовая обработка.
-
Применять смазку для предотвращения перегрева и повреждения деталей.
-
-
При проверке качества:
-
Проводить комплексную проверку всех параметров отверстий.
-
Обращать внимание на наличие заусенцев, фасок и соответствие размеров требованиям стандарта.
-
Требовать от поставщиков сертификаты, подтверждающие соответствие продукции требованиям ГОСТ 27790-88.
-
Соблюдение требований ГОСТ 27790-88 способствует созданию надежных гидравлических систем, минимизирует риск поломок и обеспечивает длительный срок эксплуатации оборудования. Экономия на точности монтажа может привести к значительным затратам на ремонт и замену компонентов в процессе эксплуатации.
