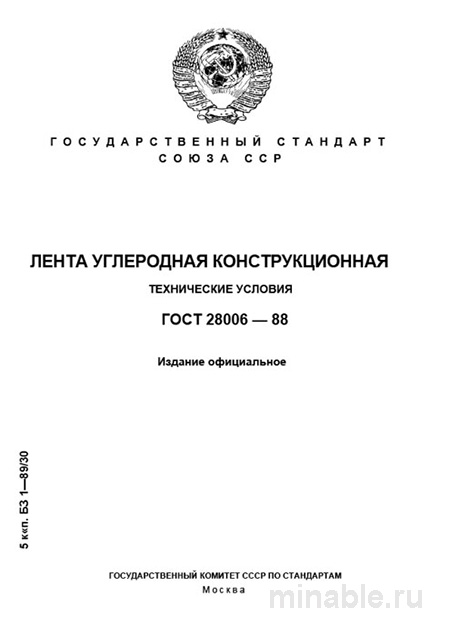

Обзор ГОСТ 28006-88: Технические требования к конструкционной углеродистой ленте в машиностроении
В современном машиностроении, несмотря на развитие новых материалов, углеродистая сталь остается важным конструкционным материалом, применяемым для производства различных деталей. Для обеспечения качества и надежности продукции, изготовленной из углеродистой стали, существует ряд нормативных документов, включая ГОСТ 28006-88. Данный стандарт устанавливает требования к холоднокатаной ленте из углеродистой стали, предназначенной для использования в процессах холодной штамповки, гибки и высадки.
Назначение и область применения
ГОСТ 28006-88 регламентирует технические параметры холоднокатаной ленты из углеродистой стали, которая используется для изготовления деталей, работающих в условиях значительных механических нагрузок, а также для производства крепежных элементов. Основные области применения данной ленты включают:
-
Изготовление пружинящих элементов (шайбы, стопорные кольца, пружины);
-
Производство деталей, подверженных трению и износу;
-
Создание силовых элементов конструкций, не испытывающих значительных динамических нагрузок;
-
Использование в качестве заготовок для крепежных изделий.
Особенностью данной ленты является необходимость строгого соблюдения требований к структуре, поверхности и точности размеров, что обусловлено ее применением в процессах, требующих высокой точности и надежности конечного продукта.
Основные требования стандарта
Стандарт ГОСТ 28006-88 подробно описывает параметры продукции, включая химический состав, механические свойства, размеры и допуски, а также требования к качеству поверхности.
Химический состав и механические свойства
Лента изготавливается из различных марок углеродистой стали, таких как 08кп, 10кп, 15кп и др. Выбор марки стали зависит от требований к прочности, пластичности и твердости изделия после возможной термообработки. Основные характеристики включают:
-
Твердость: Для отдельных марок стали установлены допустимые диапазоны твердости. Например, для стали марки 65Г твердость должна находиться в пределах от 187 до 241 НВ (по Бринеллю).
-
Прочность и удлинение: Данные параметры важны для лент, предназначенных для холодной штамповки. Например, для лент толщиной 0,5-2 мм прочность на разрыв не должна превышать 335 МПа, а относительное удлинение должно быть не менее 28%.
-
Сопротивление отрыву: Испытание на сопротивление отрыву проводится для лент, используемых для изготовления особо ответственных пружин.
Размеры и допуски
Стандарт устанавливает жесткие требования к точности размеров ленты:
-
Толщина: Для лент повышенной точности отклонение от номинального размера не должно превышать ±0,03 мм, а для лент высокой точности — ±0,06 мм.
-
Ширина: Для лент нормальной точности допустимое отклонение составляет от +0,5 до -1 мм, для лент высокой точности — ±0,3 мм.
-
Серповидность: Лента не должна иметь изгибов, превышающих 4 мм на каждые 3 метра длины, что важно для обеспечения стабильной работы автоматизированных линий подачи материала.
Качество поверхности
Поверхность ленты должна быть чистой, без следов окалины, трещин, разрывов и коррозии. Допускается наличие незначительных дефектов, таких как риски или мелкие вмятины, при условии, что они не влияют на эксплуатационные характеристики изделия. Лента обычно поставляется в отожженном состоянии для облегчения дальнейшей механической обработки.
Методы контроля качества
При приемке партии продукции осуществляется проверка как сопроводительной документации, так и непосредственно самой ленты. В соответствии со стандартом, проводятся следующие виды контроля:
-
Визуальный осмотр каждой бухты или рулона;
-
Отбор образцов для проведения испытаний на механические свойства, химический состав и другие параметры;
-
Проведение испытаний на растяжение и измерение твердости;
-
Контроль геометрических размеров ленты.
В случае возникновения спорных ситуаций испытания проводятся повторно на удвоенном количестве образцов, и результаты распространяются на всю партию продукции.
Сравнительный анализ с другими стандартами
ГОСТ 28006-88 имеет определенные отличия от других нормативных документов, таких как ГОСТ 503-81, который также регламентирует параметры стальной ленты. Основные различия заключаются в следующем:
/ Параметр / ГОСТ 28006-88 (Конструкционная) / ГОСТ 503-81 (Общего назначения) / /-------------------------/-----------------------------------/--------------------------------/ / Основное назначение / Холодная штамповка, пружины / Общее назначение, упаковка / / Марки стали / Конкретный перечень (08кп, 10) / Более широкий спектр (Ст1-Ст3) / / Требования к структуре / Обязательное отожженное состояние / Может быть в твердом, полутвердом или мягком состоянии/ / Допуски по толщине (для толщины 1,0 мм) / Высокая точность (В): ±0,03 мм / Нормальная точность: ±0,05 мм / / Контроль механических свойств / Обязателен для всей партии / По требованию потребителя /
Рекомендации для специалистов
Для технологов и конструкторов
-
При разработке технической документации необходимо указывать не только ГОСТ 28006-88, но и конкретную марку стали, что позволит избежать путаницы и обеспечит соответствие материала требованиям проекта.
-
Для деталей, требующих глубокой вытяжки, рекомендуется использовать стали с низким содержанием углерода. Для изготовления пружин целесообразно применять стали марок 55ПП или 65Г.
Для специалистов по контролю качества и закупок
-
При приемке продукции необходимо проводить тщательный осмотр каждой бухты, уделяя особое внимание торцам, где могут быть признаки неправильной намотки или коррозии.
-
Измерение толщины ленты следует осуществлять микрометром по всей ширине и длине, обращая внимание на возможные отклонения по разнотолщинности и серповидности.
-
В паспорте качества должны быть указаны результаты испытаний, проведенные для данной партии продукции.
-
Для оценки качества материала рекомендуется изготовить контрольную деталь на собственном оборудовании, что позволит убедиться в соответствии материала требованиям проекта.
ГОСТ 28006-88 является важным нормативным документом, регламентирующим производство и приемку конструкционной углеродистой ленты. Соблюдение требований данного стандарта позволяет обеспечить высокое качество продукции, предотвратить брак и снизить риски возникновения дефектов в процессе эксплуатации изделий.
