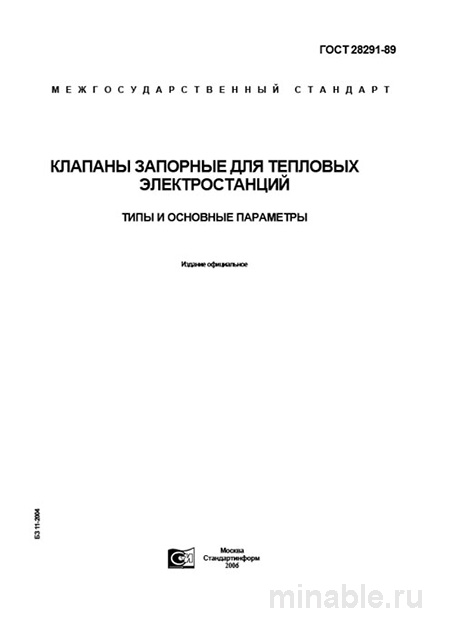

Обзор ГОСТ 28291-89: Запорная арматура для энергетики
В сфере машиностроения, особенно в области энергетики, нормативные документы играют ключевую роль в обеспечении безопасности и надежности технологических процессов. ГОСТ 28291-89 представляет собой один из таких стандартов, разработанных с учетом опыта эксплуатации оборудования в условиях экстремальных температур и давления. Данный стандарт регламентирует требования к запорной арматуре, используемой на тепловых электростанциях (ТЭС), и является обязательным для применения при проектировании, производстве и эксплуатации оборудования.
Назначение и область применения стандарта
ГОСТ 28291-89 распространяется на запорные клапаны, предназначенные для работы с теплоносителями, такими как чистая вода, пар и парогазовые смеси. Стандарт устанавливает параметры эксплуатации, включая допустимые значения давления до 250 атмосфер и температуры до 550 градусов Цельсия, что требует использования специализированных материалов и технологий.
Важно отметить, что ГОСТ 28291-89 определяет основные параметры и типы запорной арматуры, но не содержит полного описания технологических процессов их производства. Требования к материалам и технологиям изготовления должны быть дополнительно регламентированы в технической документации, разработанной в соответствии с данным стандартом.
Типы запорных клапанов
Стандарт классифицирует запорные клапаны по конструктивным особенностям:
-
Проходные клапаны — обеспечивают прямолинейное движение рабочей среды без изменения направления потока. Применяются на прямолинейных участках трубопроводов.
-
Угловые клапаны — изменяют направление потока рабочей среды на 90 градусов. Используются для минимизации количества сварных соединений в трубопроводных системах.
Материалы и конструктивные особенности
ГОСТ 28291-89 предъявляет строгие требования к материалам, используемым при изготовлении запорной арматуры. Корпус и рабочие элементы клапанов должны быть выполнены из сталей, способных выдерживать высокие температуры и давления. Уплотнительные поверхности изготавливаются из твердых сплавов для обеспечения герметичности соединения.
При приемке запорной арматуры необходимо проводить химический анализ материалов и проверку механических характеристик, таких как прочность и устойчивость к коррозии.
Методы присоединения и приводы
Стандарт регламентирует типоразмеры присоединительных патрубков, что обеспечивает взаимозаменяемость и упрощает монтаж оборудования. Для управления запорными клапанами могут использоваться ручные, электрические или пневматические приводы. Выбор типа привода зависит от условий эксплуатации и требований к скорости срабатывания арматуры.
Контроль качества
Процесс контроля качества запорной арматуры включает несколько этапов:
-
Проверка сопроводительной документации, включая паспорта и сертификаты на материалы и изделия.
-
Визуальный осмотр на предмет наличия дефектов, таких как трещины, раковины и неровности поверхности.
-
Проведение испытаний на прочность и герметичность, включая проверку на герметичность при рабочем давлении и оценку скорости закрытия клапана.
Сравнительный анализ с другими стандартами
Для более глубокого понимания специфики ГОСТ 28291-89 целесообразно провести его сопоставление с другими нормативными документами, регулирующими производство запорной арматуры. В качестве примера можно рассмотреть ГОСТ 5762-2001, который регламентирует производство задвижек общего назначения.
/ Критерии / ГОСТ 28291-89 (Клапаны для ТЭС) / ГОСТ 5762-2001 (Задвижки общие) / /---------------------------/---------------------------------/-------------------------------/ / Назначение / Для энергетики, экстремальные условия эксплуатации / Для общего применения, различные среды / / Требования к материалам / Специальные стали, устойчивые к высоким температурам и давлениям / Более широкий спектр материалов / / Допуски и посадки / Жесткие / Стандартные / / Испытания / Расширенные, включая проверку герметичности и скорости закрытия / Стандартные /
Как следует из таблицы, ГОСТ 28291-89 является более строгим стандартом, что обусловлено спецификой его применения в условиях повышенных температур и давлений.
Практические рекомендации
При работе с запорной арматурой, соответствующей ГОСТ 28291-89, рекомендуется учитывать следующие аспекты:
-
При оформлении заказов необходимо указывать не только стандарт, но и конкретные марки стали, из которых должно быть изготовлено оборудование.
-
При приемке и проверке запорной арматуры следует уделять внимание наличию всех необходимых документов, а также проводить визуальный осмотр и испытания на соответствие техническим требованиям.
-
При монтаже арматуры необходимо использовать специальные инструменты для затяжки крепежных элементов, что обеспечит надежность и долговечность соединений.
Заключение
ГОСТ 28291-89 является важным нормативным документом, регулирующим производство и эксплуатацию запорной арматуры в условиях повышенных температур и давлений. Его применение способствует повышению надежности и безопасности работы тепловых электростанций.
