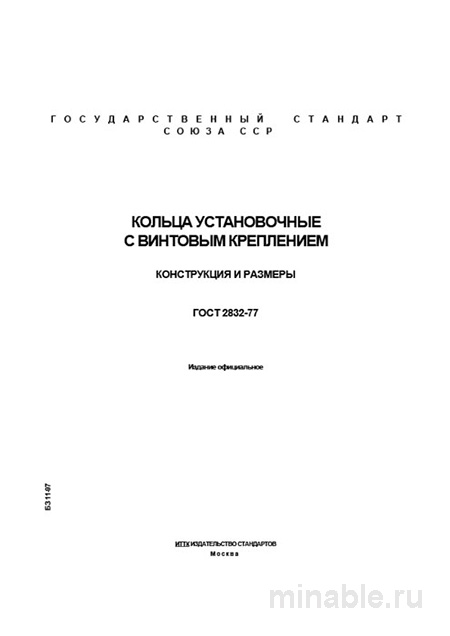

Обзор ГОСТ 2832-77: Функциональное назначение установочных колец в машиностроении
В процессе разработки и монтажа ответственных узлов и механизмов, где критически важна точность сборки, используются установочные кольца, обеспечивающие надежное крепление подшипников, шестерен, маховиков и других компонентов на валах и осях. ГОСТ 2832-77 регламентирует требования к данным элементам, имеющим винтовое крепление. Несмотря на то что данный стандарт был разработан в 1977 году, он продолжает оставаться актуальным для отечественных предприятий, так как его соблюдение напрямую влияет на эксплуатационные характеристики и долговечность готовой продукции.
Функциональное назначение
Установочные кольца предназначены для фиксации деталей на валах и осях с обеспечением их устойчивости к смещению и механическим нагрузкам. Ключевым преимуществом таких колец является возможность их монтажа на валы без предварительного создания канавок, что особенно важно для тонкостенных или высокооборотных валов.
Области применения
Установочные кольца находят применение в различных отраслях машиностроения, включая станкостроение, тракторостроение, автомобилестроение и производство высокоточных приборов. На нашем предприятии данные элементы используются в механизмах, где ось вращения вала является однонаправленной и подвержена значительным нагрузкам.
Технические характеристики
Согласно ГОСТ 2832-77, установочные кольца подразделяются на два типа:
-
Кольца без дополнительного винта.
-
Кольца с винтом, предотвращающим самопроизвольное откручивание основного крепежного элемента при вибрационных нагрузках.
Стандарт регламентирует следующие параметры колец:
-
Внутренний диаметр
-
Ширина
-
Размеры резьбовых отверстий
-
Угол конусности внутренней поверхности
Для повышения износостойкости и коррозионной стойкости колец используется сталь с последующей термообработкой. Поверхность изделий может быть дополнительно покрыта хромом или цинком.
Контроль качества
Поступление установочных колец на предприятие сопровождается проведением комплекса мероприятий по контролю их качества:
-
Измерение твердости материала для обеспечения оптимального соотношения прочностных характеристик.
-
Проверка геометрической точности изготовления, включая параллельность плоскости кольца относительно оси вала.
-
Контроль состояния резьбовых соединений на предмет отсутствия дефектов.
Дополнительно проводится визуальный осмотр на предмет наличия трещин, коррозии и механических повреждений.
Сравнительный анализ с другими стандартами
Установочные кольца, соответствующие ГОСТ 2832-77, имеют ряд отличий от аналогичных изделий, регламентируемых другими стандартами:
/ Параметр / ГОСТ 2832-77 / ГОСТ 13940-86 / ГОСТ 397-66 / /-------------------------------/------------------------------/------------------------------/--------------------------/ / Назначение / Фиксация деталей с помощью винта/ Фиксация в канавке вала / Быстросъемные кольца / / Обработка вала / Не требуется / Требуется канавка / Требуется отверстие / / Тип нагрузки / Высокая / Средняя / Низкая / / Сложность монтажа / Средняя / Низкая / Очень низкая / / Область применения / Крупногабаритные механизмы / Легкие механизмы / Малогабаритные механизмы /
Рекомендации по использованию
При заказе установочных колец рекомендуется указывать следующие параметры:
-
Тип кольца
-
Материал изготовления
-
Покрытие
-
Класс прочности винта
Также следует требовать предоставления сертификатов качества от поставщика. На этапе монтажа необходимо контролировать момент затяжки крепежных элементов, избегая как недостаточной, так и чрезмерной затяжки. Перед установкой колец рекомендуется нанесение смазочных материалов для улучшения адгезии с поверхностью вала.
Заключение
ГОСТ 2832-77 является важным нормативным документом, регламентирующим производство и применение установочных колец в машиностроении. Соблюдение требований данного стандарта обеспечивает высокую надежность и долговечность изготавливаемой продукции.
