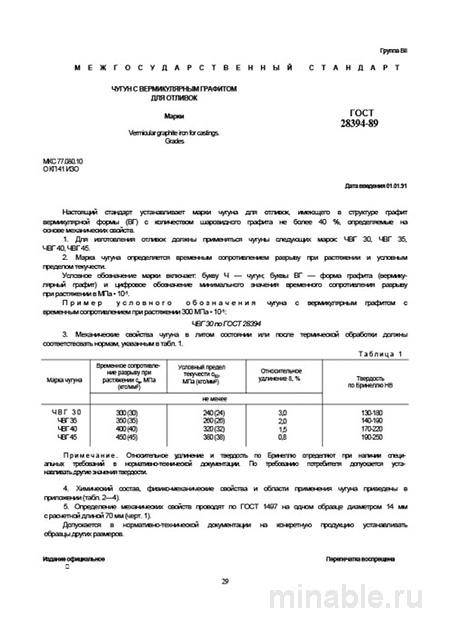

ГОСТ 28394-89: Чугун с вермикулярным графитом – Полный Разбор

Обзор ГОСТ 28394-89: Чугун с вермикулярным графитом для машиностроения

В современном машиностроении выбор материала имеет первостепенное значение, так как он влияет на себестоимость изделия, его надежность, эксплуатационный ресурс и производительность. Среди различных видов чугунных сплавов особое место занимает чугун с вермикулярным графитом (ЧВГ), который сочетает в себе преимущества серого и высокопрочного чугуна. ГОСТ 28394-89 регламентирует производство и контроль качества данного материала.

Назначение стандарта

ГОСТ 28394-89 устанавливает требования к химическому составу, структуре, механическим свойствам и форме графита чугуна с вермикулярным графитом. Данный стандарт направлен на обеспечение единообразия продукции, выпускаемой различными производителями, что позволяет гарантировать высокие эксплуатационные характеристики изделий, изготовленных из этого материала.

Чугун с вермикулярным графитом широко используется для производства ответственных деталей, работающих в условиях высоких нагрузок, температурных колебаний и динамических воздействий. К таким деталям относятся:

• блоки и головки цилиндров для мощных дизельных двигателей;

• корпуса турбокомпрессоров;

• поршни и гильзы;

• коленчатые валы для двигателей средней мощности;

• элементы тормозных систем тяжелой техники.

Благодаря своим уникальным свойствам, ЧВГ представляет собой компромисс между серым и высокопрочным чугуном, обеспечивая оптимальное сочетание прочности, пластичности и стоимости.

Основные требования стандарта

Стандарт предусматривает семь марок чугуна с вермикулярным графитом, различающихся по уровню механических свойств. Например, марка ЧВГ 30 имеет предел прочности при растяжении не менее 300 МПа, а марка ЧВГ 45 – не менее 450 МПа.

Химический состав

ГОСТ 28394-89 не устанавливает жестких требований к химическому составу чугуна, так как основное внимание уделяется структуре металла и форме графита. Ключевым параметром является содержание вермикулярного графита, которое должно составлять не менее 80% от общего объема графитовых включений. Вермикулярный графит представляет собой утолщенные, изогнутые включения, в отличие от шаровидного графита высокопрочного чугуна и пластинчатого графита серого чугуна. Такая форма графита придает чугуну уникальные механические свойства.

Механические свойства

В стандарте подробно описаны требования к механическим свойствам чугуна с вермикулярным графитом. Для примера приведем характеристики марки ЧВГ 30:

• прочность на разрыв: не менее 300 МПа;

• предел текучести: не менее 210 МПа;

• относительное удлинение: не менее 2%;

• твердость по Бринеллю: 130–180 HB.

Эти параметры позволяют оценить эксплуатационные характеристики изделий, изготовленных из данного материала.

Методы контроля качества

Контроль качества чугуна с вермикулярным графитом осуществляется партиями, включающими отливки, произведенные из одной плавки и подвергнутые одинаковой термической обработке.

Методы контроля

• Механические испытания: Для оценки прочности и пластичности чугуна используются специальные образцы или фрагменты деталей, подвергнутые испытанию на разрыв и сжатие.

• Микроскопический анализ структуры: Для определения формы графита применяются оптические микроскопы, что позволяет убедиться в соответствии содержания вермикулярного графита установленным требованиям.

• Измерение твердости: Твердость чугуна определяется методом Бринелля, учитывая неоднородность структуры материала.

Сравнительный анализ с другими видами чугуна

Для более полного понимания преимуществ чугуна с вермикулярным графитом проведем сравнительный анализ с серым и высокопрочным чугуном:

/ Параметр / ЧВГ 40 (ГОСТ 28394-89) / СЧ 35 (ГОСТ 7293-85) / ВЧ 45 (ГОСТ 7293-85) / /--------------------------/----------------------------------------------/--------------------------------------/--------------------------------------/ / Форма графита / Вермикулярная / Пластинчатая / Шаровидная / / Прочность на разрыв / 400 МПа / 350 МПа / 450 МПа / / Относительное удлинение / 1,5% / 0,8% / 3,0% / / Модуль упругости / 160–170 ГПа / 110–130 ГПа / 170–180 ГПа / / Теплопроводность / 36–40 Вт/(м·K) / 50–52 Вт/(м·K) / 30–33 Вт/(м·K) / / Основное назначение / Высоконагруженные детали / Статически нагруженные детали / Детали с высокой прочностью /

Из таблицы видно, что чугун с вермикулярным графитом по прочности и модулю упругости близок к высокопрочному чугуну, но при этом обладает лучшей теплопроводностью, характерной для серого чугуна. Это является его основным преимуществом.

Рекомендации по работе с ГОСТ 28394-89

На основании опыта работы с чугуном с вермикулярным графитом можно сформулировать следующие рекомендации:

1. Контроль структуры: При выборе материала необходимо требовать не только данные о механических свойствах, но и микроскопические фотографии структуры, подтверждающие содержание вермикулярного графита не менее 80%.

2. Проверка каждой плавки: Чугун является чувствительным к изменениям химического состава и условий производства, поэтому важно контролировать качество каждой плавки, а не только партии отливок.

3. Визуальная оценка: Качественный чугун характеризуется матовым темно-серым изломом. Блестящая поверхность с серебристыми включениями свидетельствует о наличии дефектов.

4. Контроль сырья: Чистота используемых материалов имеет критическое значение, так как примеси могут негативно повлиять на свойства чугуна.

5. Учет конструктивных особенностей: Толщина стенок отливки влияет на ее прочность, что необходимо учитывать при проектировании деталей.

Заключение

ГОСТ 28394-89 представляет собой важный нормативный документ, регламентирующий производство и контроль качества чугуна с вермикулярным графитом. Правильное применение данного стандарта позволяет изготавливать изделия с высокими эксплуатационными характеристиками, сочетающими прочность, пластичность и экономичность.
