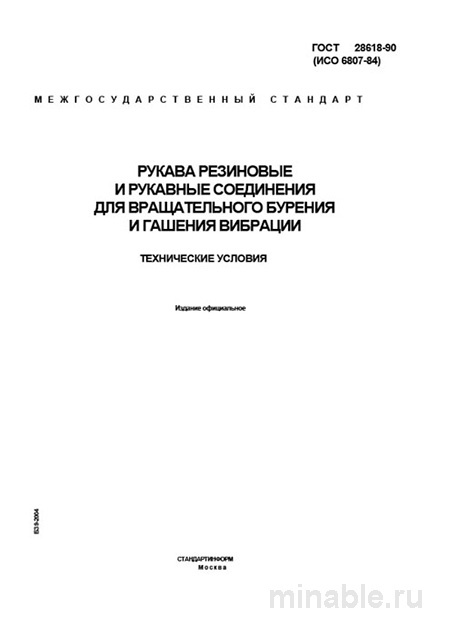

Обзор стандарта ГОСТ 28618-90: резиновые шланги для буровых установок и систем гашения вибрации
В контексте машиностроения, особенно при разработке и эксплуатации бурового оборудования и тяжелой техники, ключевым аспектом является обеспечение надежности всех компонентов. Одним из важных элементов, способствующих достижению этой надежности, являются специализированные шланги высокого давления. Стандарт ГОСТ 28618-90 детально регламентирует требования к таким шлангам и их соединениям, предназначенным для эксплуатации в сложных условиях вращательного бурения и систем гашения вибраций. Данный стандарт представляет собой не только свод нормативных требований, но и практическое руководство для инженеров и технических специалистов, от которого напрямую зависит функциональность оборудования и безопасность персонала.
Цель и назначение стандарта
ГОСТ 28618-90 устанавливает строгие технические требования к шлангам, функционирующим в условиях высокого давления, интенсивной вибрации и механических ударов. Такие шланги широко применяются в буровых установках для транспортировки буровых растворов и других рабочих жидкостей, а также для эффективного гашения вибраций, способных повредить сопутствующее оборудование.
Основные технические характеристики шлангов
Стандарт ГОСТ 28618-90 предъявляет требования к конструкции и материалам, используемым при производстве шлангов:
Конструктивные особенности и материалы
Конструкция шлангов включает несколько слоев:
-
Внутренний слой: изготавливается из резины, обладающей высокой износостойкостью и устойчивостью к воздействию агрессивных сред.
-
Средний слой: представляет собой армирующую ткань или металлическую оплетку, обеспечивающую необходимую прочность и устойчивость к вибрации и давлению.
-
Наружный слой: выполняет защитную функцию, предохраняя шланг от механических повреждений и внешних воздействий.
Технические параметры
Основные параметры, регламентированные стандартом:
-
Рабочее давление: шланги должны выдерживать давление в диапазоне от 50 до 320 кгс/см².
-
Испытательное давление: для проверки прочности шланги подвергаются испытанию давлением, превышающим рабочее в 1,5-2 раза.
-
Вибростойкость: шланги должны соответствовать специальным требованиям по устойчивости к вибрационным нагрузкам.
Методы контроля качества
Контроль качества шлангов включает следующие этапы:
-
Документальная проверка: наличие сертификатов соответствия и протоколов испытаний.
-
Визуальный осмотр: выявление дефектов, таких как вздутия, трещины или повреждения.
-
Измерительные процедуры: контроль геометрических параметров и толщины стенок шланга.
-
Функциональные испытания: проверка на герметичность и устойчивость к рабочим давлениям.
Сравнительный анализ с другими стандартами
Для более глубокого понимания специфики ГОСТ 28618-90 целесообразно провести его сравнение с другим аналогичным стандартом — ГОСТ 10362-76:
/ Критерий / ГОСТ 28618-90 / ГОСТ 10362-76 / /---------------------------/----------------------------------------------------/---------------------------------------------------------/ / Основное назначение / Вращательное бурение и гашение вибрации / Перекачивание жидкостей (вода, воздух) / / Рабочие среды / Буровые растворы, масла / Вода, воздух, слабоагрессивные растворы / / Динамические нагрузки / Высокие вибрации и удары / Статические нагрузки / / Требования к вибростойкости / Обязательны / Не регламентируются /
Рекомендации для специалистов
При использовании шлангов, соответствующих ГОСТ 28618-90, рекомендуется учитывать следующие аспекты:
-
При приобретении необходимо удостовериться в соответствии продукции требованиям данного стандарта.
-
При получении продукции следует проводить тщательный визуальный осмотр на предмет выявления дефектов.
-
Хранение шлангов должно осуществляться в условиях, исключающих их повреждение.
-
При монтаже следует избегать перекручивания и чрезмерного натяжения шлангов.
-
Периодически необходимо проводить проверку шлангов на наличие повреждений и дефектов.
Заключение
ГОСТ 28618-90 является важным нормативным документом, обеспечивающим надежность и безопасность эксплуатации бурового оборудования. Понимание и соблюдение требований данного стандарта является ключевым фактором для успешной работы в области машиностроения и бурения.
