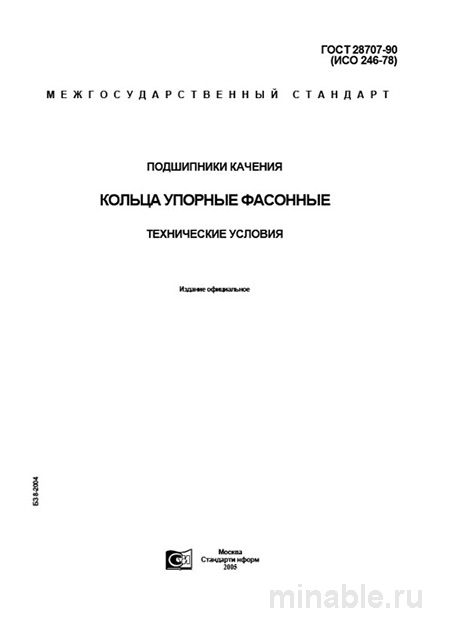

Обзор ГОСТ 28707-90: Технология изготовления и контроля качества упорных колец для подшипников
Надежность механизмов в машиностроении во многом зависит от качества комплектующих, которые на первый взгляд могут показаться несущественными. Одним из таких элементов являются упорные кольца для подшипников, регламентированные ГОСТ 28707-90. Этот нормативный документ представляет собой не просто перечень технических характеристик, а руководство для специалистов, занимающихся проектированием, изготовлением и контролем качества данной продукции. В данном обзоре подробно рассматривается процесс применения стандарта на практике.
Назначение и функции упорных колец
Упорные кольца предназначены для предотвращения осевого смещения подшипников в механизмах. Они воспринимают и равномерно распределяют нагрузки, обеспечивая корректную работу подшипниковых узлов. Особую значимость эти элементы имеют в оборудовании, эксплуатируемом в тяжелых условиях, таком как металлургические станки и редукторы, где подшипники подвергаются значительным механическим нагрузкам.
Важно отметить, что упорные кольца обладают сложной геометрической формой, например, бочкообразной или сферической, что позволяет более эффективно распределять нагрузку по сравнению с простыми шайбами или кольцами.
Материалы и требования к геометрии колец
Для изготовления упорных колец используется сталь высокой прочности, преимущественно марок ШХ15 и ШХ15СГ. После термической обработки твердость колец должна соответствовать диапазону 59–65 HRC. Это требование обусловлено необходимостью обеспечения износостойкости и предотвращения преждевременного разрушения деталей.
В процессе контроля качества проводится многоэтапное тестирование:
-
Внешний осмотр на наличие дефектов, таких как заусенцы, трещины и другие механические повреждения.
-
Измерение геометрических параметров с использованием высокоточных измерительных инструментов, таких как штангенциркуль и микрометр.
-
Определение твердости материала с применением специализированных приборов.
-
Микроструктурный анализ для оценки качества стали и правильности термической обработки.
Особое внимание уделяется правильному монтажу колец на оправку, так как это обеспечивает точность измерений и предотвращает ошибки, связанные с геометрией детали.
Возможные дефекты и методы их выявления
В процессе производства упорных колец могут возникать следующие дефекты:
-
Недоотпуск стали, приводящий к повышенной хрупкости изделия. Выявляется путем измерения твердости и проведения дополнительных испытаний на ударную вязкость.
-
Прижоги, возникающие при некорректной шлифовке и приводящие к образованию микротрещин. Обнаруживаются при визуальном осмотре и дефектоскопии.
-
Несоответствие профиля кольца заданным параметрам, что может быть выявлено только с использованием специализированного оборудования для измерения геометрических характеристик.
Сравнительный анализ с другими стандартами
Для более глубокого понимания особенностей ГОСТ 28707-90 целесообразно провести его сравнение с другим нормативным документом, регламентирующим производство упорных колец. В качестве примера можно рассмотреть ГОСТ 7872-89, который описывает требования к простым упорным кольцам для стандартных подшипников.
/ Параметр / ГОСТ 28707-90 (Фасонные упорные кольца) / ГОСТ 7872-89 (Обычные упорные кольца) / /---------------------------/-----------------------------------------/---------------------------------------/ / Основное назначение / Для сложных подшипников, работающих в тяжелых условиях / Для простых подшипников, работающих в обычных условиях / / Форма кольца / Сложная (бочкообразная или сферическая) / Простая (плоская или с небольшими выступами) / / Требования к точности / Очень строгие / Стандартные / / Шероховатость поверхности / Очень гладкая (Ra 0,32–0,63 мкм) / Менее гладкая (Ra не более 1,25 мкм) / / Область применения / Тяжелые машины, такие как прокатные станы / Обычные машины, где нагрузки не такие сильные /
Из сравнения видно, что ГОСТ 28707-90 устанавливает более жесткие требования к качеству и точности изготовления упорных колец, что обусловлено их использованием в условиях повышенных нагрузок.
Рекомендации для специалистов
Для инженеров и конструкторов:
-
При проектировании механизмов необходимо учитывать термическое расширение упорных колец и обеспечивать достаточные зазоры для компенсации температурных деформаций.
-
В проектной документации следует указывать полный перечень необходимых проверок и испытаний при приемке колец.
Для специалистов по контролю качества:
-
При получении продукции от новых поставщиков рекомендуется проводить самостоятельные проверки качества, включая испытания на твердость и соответствие геометрическим параметрам.
-
Целесообразно иметь эталонное кольцо для сравнения с поступающими изделиями.
Заключение
ГОСТ 28707-90 является важным нормативным документом, регламентирующим производство высококачественных упорных колец для механизмов, работающих в тяжелых условиях. Соблюдение требований стандарта обеспечивает надежность и долговечность подшипниковых узлов, что в конечном итоге способствует повышению общей эффективности и безопасности оборудования.
