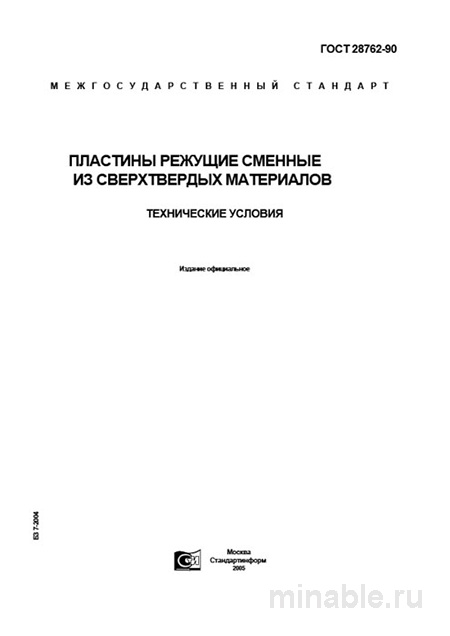

ГОСТ 28762-90: Разбор и Объяснение Пластин Режущих из Сверхтвердых Материалов

Обзор ГОСТ 28762-90: Основные положения

Стандартизация представляет собой систему нормативных требований, направленных на обеспечение качества и надежности продукции. В сфере металлообработки, где даже незначительные дефекты инструмента могут привести к браку, стандарты играют ключевую роль. ГОСТ 28762-90, разработанный для регламентирования параметров режущих пластин из сверхтвердых материалов, является одним из таких документов. Несмотря на то, что стандарт был введен в действие достаточно давно, он продолжает оставаться актуальным и широко применяется на производственных предприятиях. В данном обзоре рассмотрим основные положения стандарта, его назначение, а также ключевые аспекты, которые необходимо учитывать при его применении.

Цели и область применения

ГОСТ 28762-90 устанавливает требования к производству, контролю и приемке режущих пластин, изготовленных из сверхтвердых материалов, таких как вольфрамокобальтовые и титановольфрамокобальтовые сплавы. Особенностью данных пластин является отсутствие собственного крепежного элемента, что требует их фиксации в инструменте с помощью специального прижима или паза. Такие пластины находят широкое применение в токарной обработке, расточных операциях и фрезеровании.

Основные параметры стандарта

Стандарт детально регламентирует ключевые характеристики режущих пластин, включая материалы, геометрию и методы контроля качества.

Материалы

ГОСТ 28762-90 ссылается на другие нормативные документы, определяющие требования к сплавам, из которых изготавливаются пластины. Особое внимание уделяется механическим свойствам материалов, таким как твердость и износостойкость. Например, пластина из сплава ВК8 должна обладать высокой прочностью и устойчивостью к износу.

Геометрические параметры

Геометрия режущей пластины является критически важным фактором, влияющим на ее эксплуатационные характеристики. Стандарт устанавливает следующие требования:

• Точность углов пластины (передний, задний и в плане) должна соответствовать допускам не более ±1°.

• Номинальные размеры пластины (длина, толщина, радиус скругления) должны соблюдаться с предельными отклонениями не более ±0,1-0,2 мм.

• Шероховатость поверхности пластины не должна превышать установленных значений.

Методы контроля качества

ГОСТ 28762-90 предусматривает проведение комплекса мероприятий по контролю качества режущих пластин. Основные этапы проверки включают:

1. Визуальный осмотр пластины под оптическим микроскопом для выявления дефектов, таких как трещины, сколы и повреждения режущих кромок.

2. Измерение геометрических параметров пластины с использованием специализированных измерительных инструментов, таких как микрометр и штангенциркуль.

3. Контроль состояния поверхности пластины на предмет наличия царапин, заусенцев и других дефектов.

4. Проверка маркировки, которая должна содержать информацию о марке сплава, размере и производителе.

Сравнительный анализ с другими стандартами

ГОСТ 28762-90 ориентирован на пластины без крепежного отверстия. В отличие от него, ГОСТ 19042-80 регламентирует параметры пластин с крепежным отверстием, которые фиксируются с помощью резьбового соединения. Основные различия между стандартами включают:

• Способ крепления пластин: пластины без отверстия фиксируются с помощью прижима, в то время как пластины с отверстием закрепляются с помощью винта.

• Требования к точности изготовления: для пластин без отверстия допустимы более широкие допуски по сравнению с пластинами с отверстием.

Рекомендации для специалистов

1. При оформлении заказа на режущие пластины необходимо указывать полную маркировку, включающую марку сплава, точность изготовления и другие параметры. Например, "Пластина 3215-ВК8-О2-А ГОСТ 28762-90", где О2 обозначает класс точности.

2. В процессе приемки продукции рекомендуется проводить визуальный осмотр и измерение геометрических параметров пластин для выявления возможных дефектов.

3. Особое внимание следует уделять состоянию упаковки, которая должна обеспечивать сохранность пластин от механических повреждений.

4. При установке пластин необходимо проверять их совместимость с державкой, чтобы избежать снижения эксплуатационных характеристик инструмента.

Заключение

ГОСТ 28762-90 является важным нормативным документом, регламентирующим параметры режущих пластин из сверхтвердых материалов. Соблюдение требований стандарта позволяет обеспечить высокое качество инструмента и надежность его эксплуатации в условиях металлообработки.
