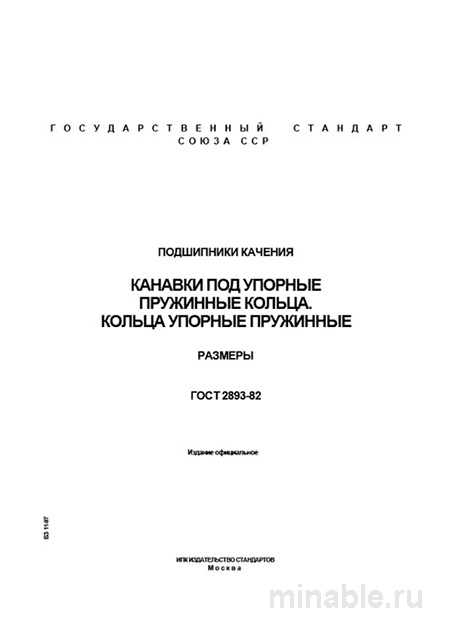

Обзор стандарта ГОСТ 2893-82: роль и значение в машиностроении
В машиностроении важное значение имеют не только крупные узлы и агрегаты, но и мелкие детали, которые обеспечивают их правильную работу. Упорные пружинные кольца и канавки для их монтажа, регламентированные ГОСТ 2893-82, играют ключевую роль в обеспечении надежной фиксации подшипников и других подвижных элементов. Несмотря на то что стандарт был разработан в советское время, он продолжает оставаться актуальным и востребованным в современном производстве.
Назначение и область применения ГОСТ 2893-82
ГОСТ 2893-82 определяет технические требования к пружинным кольцам и канавкам для их установки. Эти элементы используются для предотвращения осевого смещения подшипников, обеспечивая их стабильное положение в механизмах. Пружинные кольца, установленные в канавки, создают необходимое натяжение, что позволяет удерживать подшипник на месте при эксплуатации.
Стандарт применяется в широком спектре механизмов, включая двигатели внутреннего сгорания, редукторы, сельскохозяйственную и автомобильную технику, а также другие виды оборудования, где требуется надежная фиксация подвижных элементов.
Основные требования к конструкции
В стандарте подробно изложены параметры канавок и пружинных колец, обеспечивающие их функциональность и долговечность.
Канавки
В таблицах стандарта приведены точные размеры канавок для внутренних и наружных колец подшипников:
-
Номинальный диаметр канавки (в диапазоне от 10 до 500 мм).
-
Ширина канавки и допустимые отклонения.
-
Диаметр кольца и допустимые отклонения.
-
Радиус закругления канавки.
Точность изготовления канавок критически важна, так как их параметры напрямую влияют на работоспособность пружинных колец. Избыточная глубина канавки может привести к потере функциональности кольца, в то время как недостаточная глубина может вызвать его выпадение под нагрузкой.
Пружинные кольца
Стандарт также регламентирует размеры пружинных колец, включая:
-
Внутренний и наружный диаметры.
-
Толщину кольца.
-
Ширину кольца.
-
Зазор между элементами кольца в ненагруженном состоянии.
Для изготовления колец рекомендуется использовать пружинную сталь, что обеспечивает их упругость и долговечность. Важно, чтобы диаметр канавки точно соответствовал диаметру кольца, так как при установке кольцо изменяет свою форму, создавая необходимое натяжение для фиксации подшипника.
Контроль качества
Контроль качества пружинных колец и канавок включает визуальный осмотр и инструментальную проверку.
Визуальный контроль
При визуальном осмотре проверяют:
-
Отсутствие коррозии, загрязнений и посторонних включений.
-
Отсутствие острых кромок и заусенцев.
-
Качество обработки торцевых поверхностей колец.
Инструментальный контроль
Для инструментальной проверки используют штангенциркуль, микрометр и другие измерительные приборы. Проверяют следующие параметры:
-
Размеры кольца (толщину, ширину, диаметр).
-
Твердость материала кольца.
-
Упругость кольца, оценивая его способность возвращаться в исходное состояние после деформации.
Сравнительный анализ с другими стандартами
ГОСТ 2893-82 является одним из нескольких стандартов, регулирующих производство пружинных колец и канавок. Для выбора оптимального стандарта необходимо учитывать их особенности:
/ Параметр / ГОСТ 2893-82 / ГОСТ 13940-86 (Стопорные кольца наружные) / ГОСТ 13942-86 (Стопорные кольца внутренние) / /---------/--------------/------------------------------------------/------------------------------------------/ / Назначение / Упорное пружинное кольцо для осевого фиксирования подшипников / Стопорное кольцо для фиксации деталей на валах / Стопорное кольцо для фиксации деталей в отверстиях / / Принцип действия / Кольцо сжимается или растягивается, создавая натяжение / Кольцо фиксирует деталь за счет своей формы / Кольцо фиксирует деталь за счет своей формы / / Материалы / Только пружинная сталь с обязательной термообработкой / Могут использоваться разные материалы, термообработка не всегда обязательна / Могут использоваться разные материалы, термообработка не всегда обязательна / / Допуски на канавки / Очень точные / Более свободные / Более свободные / / Сфера применения / Узлы с подшипниками (двигатели, редукторы) / Общее машиностроение (фиксация шестерен, втулок) / Общее машиностроение (фиксация шестерен, втулок) /
Основное отличие ГОСТ 2893-82 от ГОСТ 13940/13942-86 заключается в том, что кольца по ГОСТ 2893-82 являются упругими элементами, в то время как кольца по ГОСТ 13940/13942-86 предназначены для жесткой фиксации. Замена одного типа колец на другой без учета особенностей механизма может привести к его некорректной работе или поломке.
Рекомендации для специалистов
Для обеспечения качественного производства и эксплуатации механизмов с пружинными кольцами рекомендуется учитывать следующие аспекты:
Для инженеров и конструкторов:
-
Обеспечить чистоту и гладкость канавок, чтобы избежать негативного влияния на работу колец.
-
Контролировать правильность радиусов закругления канавок, чтобы исключить возможность повреждения деталей.
-
Убедиться в наличии достаточного пространства для установки колец в конструкции механизма.
Для специалистов по закупкам:
-
Требовать от поставщиков документацию, подтверждающую соответствие продукции требованиям ГОСТ 2893-82.
-
Проводить проверку качества колец перед их установкой.
-
Обращать внимание на упаковку продукции, чтобы исключить возможность ее повреждения и коррозии.
Заключение
ГОСТ 2893-82 играет важную роль в обеспечении надежности и долговечности механизмов, использующих пружинные кольца и канавки. Соблюдение требований стандарта позволяет избежать возможных дефектов и неисправностей, обеспечивая стабильную работу оборудования. Правильное применение ГОСТ 2893-82 является гарантией качества и надежности машиностроительной продукции.
