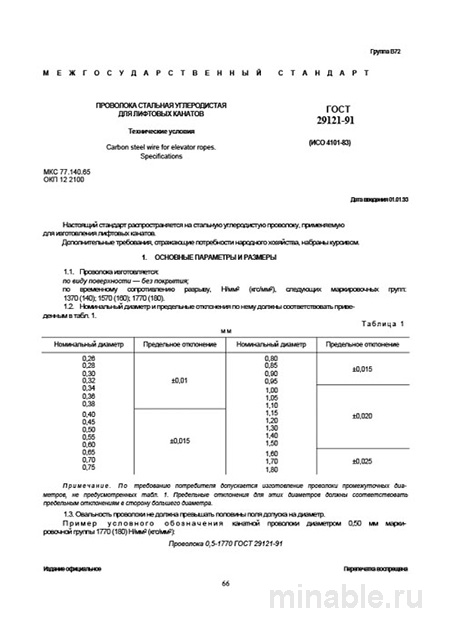

ГОСТ 29121-91: Проволока стальная для лифтов - Полный разбор

Обзор ГОСТ 29121-91: Проволока для лифтовых канатов: важные аспекты и практические рекомендации

В области машиностроения, особенно при проектировании и производстве подъемных механизмов, ключевым аспектом является использование материалов, соответствующих высоким стандартам качества и надежности. Стандарт ГОСТ 29121-91, регламентирующий требования к проволоке, предназначенной для лифтовых канатов, является основополагающим документом, обеспечивающим безопасность и долговечность лифтовых систем. В данном обзоре будут рассмотрены основные положения стандарта, а также практические аспекты его применения в производственном процессе и лабораторных испытаниях.

Назначение и область применения проволоки

Проволока, соответствующая ГОСТ 29121-91, изготавливается из стали и предназначена исключительно для использования в лифтовых канатах. Данный тип проволоки подвергается значительным механическим нагрузкам, включая многократное изгибание и растяжение. В связи с этим к ней предъявляются строгие требования по прочности, гибкости и однородности структуры.

Важно отметить, что проволока является исходным материалом для изготовления канатов, и её характеристики проявляются в полной мере только после скручивания в канат. Поэтому производители должны обеспечивать однородность качества проволоки в каждой бухте, чтобы гарантировать стабильные эксплуатационные свойства конечного изделия.

Основные требования к проволоке

ГОСТ 29121-91 устанавливает категории прочности проволоки: высшая категория (ВК) и категория В. Для каждой категории и типоразмера проволоки (диаметром от 0,25 до 1,65 мм) предусмотрены следующие требования:

• Прочность на разрыв. Например, для проволоки диаметром 0,5 мм высшей категории прочность должна составлять от 216 до 255 МПа. Такой диапазон значений позволяет учесть возможные отклонения в процессе производства, при этом обеспечивая высокую прочность проволоки.

• Гибкость. Проволока должна выдерживать не менее 22 изгибов без разрушения. Это требование критически важно для обеспечения надежности канатов в условиях эксплуатации.

• Допуски по размеру. Для проволоки диаметром до 0,7 мм допустимые отклонения по размеру составляют от -0,02 до +0,01 мм. Строгий контроль размеров проволоки необходим для предотвращения возможных дефектов канатов, таких как разрывы.

Методы контроля качества проволоки

Контроль качества проволоки включает несколько этапов:

1. Визуальный осмотр. Поверхность проволоки должна быть гладкой, без следов коррозии, трещин и других дефектов. Допускается наличие смазки в соответствии с техническими требованиями.

2. Измерения диаметра. Диаметр проволоки проверяется микрометром не менее чем в трех точках в каждой бухте. Допуски по размерам строго регламентированы и должны строго соблюдаться.

3. Лабораторные испытания. Проводятся испытания на прочность на разрыв и гибкость. Эти испытания позволяют выявить скрытые дефекты и обеспечить соответствие проволоки установленным стандартам.

На практике часто возникают ситуации, когда документация от поставщика соответствует требованиям, однако при проведении проверки на месте выявляются несоответствия. Один из наиболее опасных дефектов - обезуглероживание проволоки, которое может привести к снижению ее прочности и гибкости. Для выявления таких дефектов необходимо проводить дополнительные лабораторные анализы.

Сравнительный анализ ГОСТ 29121-91 и ГОСТ 7372-79

Для лучшего понимания значимости ГОСТ 29121-91 проведем сравнительный анализ с другим стандартом, регламентирующим требования к проволоке - ГОСТ 7372-79, который используется для армирования железобетонных конструкций:

\ / Параметр / ГОСТ 29121-91 (для лифтов) / ГОСТ 7372-79 (для железобетонных конструкций) / /----------------------------------/-----------------------------/----------------------------------------------/ / Назначение / Для лифтов / Для железобетонных конструкций / / Прочность (для Ø,5 мм) / 216-255 МПа (высшая категория) / 165-215 МПа / / Гибкость (для Ø,5 мм) / Не менее 22 перегибов / Не менее 12 перегибов / / Допуск по размеру (для Ø,5 мм) / +0.01/-0.02 мм / ±0.03 мм / / Допуски на поверхности / Без дефектов, обезуглероживание не допускается / Допускаются мелкие дефекты в пределах нормы /

Как видно из таблицы, требования к проволоке, используемой в лифтовых канатах, значительно строже по сравнению с проволокой для железобетонных конструкций. Использование проволоки, не соответствующей ГОСТ 29121-91, может привести к серьезным последствиям, включая аварийные ситуации.

Рекомендации для инженеров и специалистов по закупкам

На основании практического опыта и анализа требований стандарта, можно сформулировать следующие рекомендации:

При выборе поставщика и заключении контракта:

• Требовать предоставления не только сертификата соответствия, но и протоколов заводских испытаний на каждую партию проволоки.

• Включать в техническое задание требование о проведении анализа проволоки на обезуглероживание.

• Обращать внимание на качество упаковки бухт проволоки, чтобы предотвратить их повреждение и коррозию в процессе транспортировки.

При проверке качества проволоки на месте:

• Проводить визуальный осмотр проволоки на наличие следов коррозии, трещин и других дефектов.

• Осуществлять измерения диаметра проволоки микрометром не менее чем в трех точках в каждой бухте.

• Проводить испытания на прочность на разрыв и гибкость для каждой партии проволоки.

• Обращать внимание на возможные отклонения в размерах, гибкости и однородности свойств проволоки по длине бухты.

Важно помнить, что экономия на качестве проволоки для лифтовых канатов может привести к серьезным последствиям, включая аварии и угрозу жизни людей. ГОСТ 29121-91 является документом, гарантирующим соответствие проволоки высоким требованиям безопасности и надежности. Соблюдение всех положений стандарта является обязательным для всех участников процесса производства лифтов.
