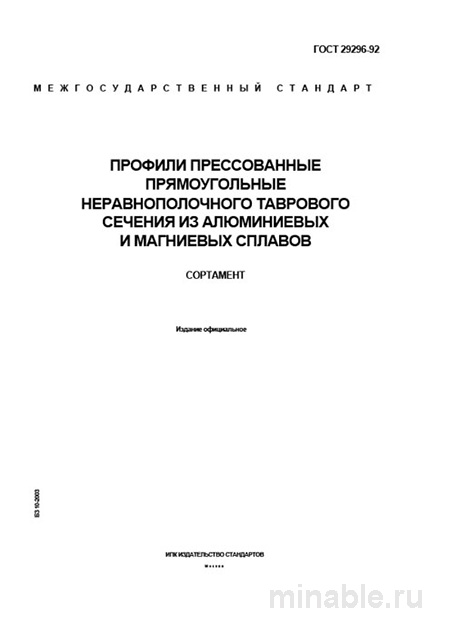

ГОСТ 29296-92: Профили прямоугольные – Комплексный разбор и сортамент

Обзор ГОСТ 29296-92: Профили неравнополочного таврового сечения в машиностроении

В современном машиностроительном производстве, особенно в авиационной и железнодорожной отраслях, использование легких материалов является ключевым фактором оптимизации конструкций. Применение алюминиевых и магниевых сплавов не только целесообразно, но и необходимо. Среди таких материалов особое место занимают профили неравнополочного таврового сечения, регламентированные ГОСТ 29296-92. Несмотря на то что данный стандарт не является новым, он сохраняет свою актуальность для инженеров и технологов. В настоящем обзоре мы рассмотрим его с технической и практической точек зрения.

Назначение и область применения стандарта

ГОСТ 29296-92 устанавливает требования к размерам и характеристикам прессованных профилей с неравнополочным тавровым сечением. Это означает, что толщина одной из полок профиля (поперечного элемента) отличается от толщины другой (стенки). Такая конструкция позволяет более эффективно распределять материал в зависимости от условий эксплуатации и характера нагрузок.

Профили с неравнополочным тавровым сечением преимущественно используются в конструкциях, подвергающихся изгибающим и сложным нагрузкам. Примеры применения включают:

• Продольные и поперечные элементы в авиационной и космической технике.

• Элементы рам, усилители и каркасы железнодорожных вагонов и автомобилей.

• Несущие конструкции в сложной промышленной и специализированной технике.

Профили, соответствующие требованиям ГОСТ 29296-92, проектируются с учетом достижения оптимального соотношения прочности и массы, что делает их идеальными для использования в качестве элементов балочных конструкций.

Основные технические характеристики

Материалы изготовления

Профили могут быть изготовлены из алюминиевых сплавов, таких как АД, АД1, АД31, АД33, АД35, а также из магниевых сплавов, включая МА2-1, МА5, МА8. Выбор конкретного сплава зависит от требований к эксплуатационным характеристикам готового изделия, включая коррозионную стойкость, механическую прочность и температурные режимы эксплуатации.

Геометрические параметры

Стандарт предусматривает 28 различных типоразмеров профилей. Основные геометрические параметры включают:

• Высоту стенки (H) в диапазоне от 12 до 80 мм.

• Ширину полки (B) в диапазоне от 8 до 80 мм.

• Толщину стенки (s) в диапазоне от 1,5 до 5,0 мм.

• Толщину полки (t) в диапазоне от 1,5 до 8,0 мм.

Различие в толщине стенки и полки обеспечивает неравнополочность профиля, что позволяет более эффективно использовать материал при неравномерном распределении нагрузок.

Классы точности

В зависимости от требований к точности изготовления, профили могут быть выполнены в трех классах:

• Повышенная точность (П).

• Нормальная точность (Н).

• Свободная точность (С).

Для ответственных конструкций рекомендуется использовать профили повышенной точности.

Контроль качества

Качество профилей подлежит строгому контролю на всех этапах производства и поставки. Проверка включает визуальный осмотр, измерение геометрических параметров и проверку маркировки.

Визуальный контроль

Поверхность профилей должна быть гладкой, без дефектов, таких как трещины, сколы и вмятины. Допускаются незначительные следы производственного процесса, которые могут быть устранены путем дополнительной обработки.

Измерение геометрических параметров

Для контроля размеров отбирается не менее 10% продукции из каждой партии. Особое внимание уделяется точности измерения толщины стенки и полки, а также прямолинейности профиля.

Проверка маркировки

Каждый профиль или упаковка должны содержать информацию о марке сплава, состоянии поставки и других характеристиках. Маркировка должна соответствовать требованиям сертификата соответствия.

Дополнительно проводится контроль скрытых дефектов, таких как внутренние пустоты или напряжения, с использованием неразрушающих методов контроля, включая ультразвуковую дефектоскопию и рентгенографию.

Сравнение с другими стандартами

ГОСТ 29296-92 следует отличать от других стандартов, регламентирующих профили с тавровым сечением:

\

/ Параметр / ГОСТ 29296-92 (Неравнополочный тавр) / ГОСТ 8617-81 (Тавры равнополочные) / ГОСТ 13608-90 (Профили замкнутые сварные) / /----------------------------------------------/------------------------------------/-----------------------------------/------------------------------------------/ / Основное назначение / Силовые элементы, работающие на изгиб / Элементы каркасов, окантовки / Строительные конструкции, рамы / / Геометрия / Стенка и полка разной толщины / Стенка и полка одинаковой толщины / Замкнутый прямоугольный контур / / Оптимизация под нагрузку / Высокая (за счет разнотолщинности) / Низкая / Высокая (за счет замкнутого контура) / / Классы точности / П, Н, С / Только нормальная (Н) / Н, С / / Типичные применения / Авиастроение, точное машиностроение / Архитектура, мебельная промышленность / Вагоностроение, строительство /

Выбор профиля зависит от конкретных требований к конструкции. Равнополочные тавры (ГОСТ 8617-81) чаще используются для менее нагруженных элементов, тогда как неравнополочные тавры (ГОСТ 29296-92) применяются в условиях высоких нагрузок и сложных эксплуатационных условий.

Рекомендации для инженеров и снабженцев

При работе с профилями неравнополочного таврового сечения рекомендуется учитывать следующие аспекты:

1. При заказе профиля необходимо указывать:

   • Точные размеры профиля (H x B x s x t).

   • Марка сплава и его состояние поставки (например, АД33Т1 или МА2-1пч).

   • Класс точности профиля (предпочтительно «П»).

   • Ссылки на технические условия, регламентирующие механические свойства.

2. При приобретении продукции следует требовать:

   • Сертификата соответствия.

   • Копии сертификата на материал.

   • Протоклов испытаний конкретной партии.

3. При приемке продукции необходимо:

   • Проводить тщательную проверку размеров профиля. Особое внимание следует уделять точности толщины полки, так как это напрямую влияет на прочность конструкции.

4. В процессе эксплуатации:

   • Магниевые сплавы (МА2-1, МА5) требуют соблюдения особых мер предосторожности при механической обработке. Рекомендуется использовать специализированные инструменты и обеспечивать адекватное охлаждение.

ГОСТ 29296-92 представляет собой надежный стандарт, позволяющий создавать легкие и прочные конструкции. Для эффективного использования данного стандарта необходимо уделять внимание всем этапам работы: от заказа и приемки продукции до ее внедрения в производственный процесс.
