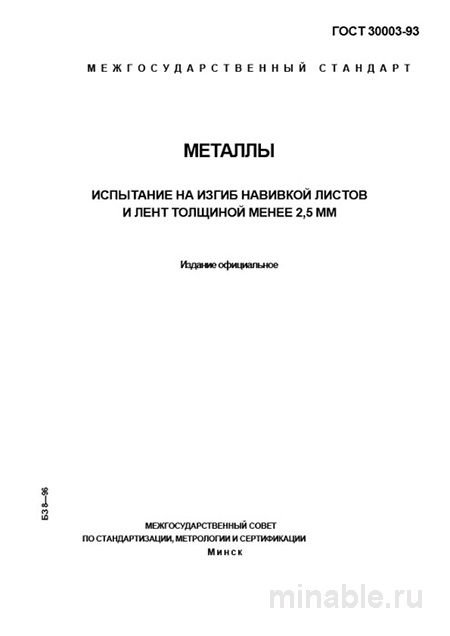

Обзор ГОСТ 30003-93: Методика оценки пластичности тонколистового металла
В машиностроении, особенно при производстве сложных деталей, критически важна качественная характеристика металла, включая его пластичность — способность деформироваться без разрушения. Для оценки пластичности тонколистовых металлов (толщиной менее 2,5 мм) применяется метод испытания на изгиб с использованием навивки, регламентированный ГОСТ 30003-93.
---
Назначение стандарта
Данный стандарт предназначен для определения способности металла к пластической деформации при изгибе, что является важным критерием для оценки его пригодности к сложным технологическим процессам, таким как гибка и вытяжка. В отличие от методов, измеряющих предел текучести или прочности при растяжении, данный метод позволяет оценить пластичность металла, что является ключевым фактором для успешного выполнения операций с высокой степенью деформации.
---
Объекты исследования
С помощью метода навивки проводится оценка следующих характеристик металла:
-
Возможность применения металла для операций гибки и вытяжки.
-
Качество термической обработки металла (например, отжиг).
-
Наличие дефектов, влияющих на хрупкость металла (например, наклеп, обезуглероживание и другие виды структурных изменений).
---
Методика проведения испытания
Для проведения испытания на изгиб методом навивки отбирается образец металла, соответствующий следующим требованиям:
-
Ширина образца должна составлять не менее 20 мм.
-
Длина образца должна быть достаточной для выполнения пяти полных витков вокруг оправки.
-
Края образца должны быть без заусенцев и неровностей.
Испытание проводится на специальной оправке, диаметр которой подбирается в зависимости от толщины металла. Процесс навивки осуществляется при комнатной температуре. После завершения навивки образец осматривается на наличие трещин, надрывов и расслоений. Отсутствие данных дефектов свидетельствует о соответствии металла требованиям стандарта.
---
Важные аспекты
-
Подготовка образцов: Для проведения испытания отбираются образцы, соответствующие установленным размерам и требованиям к качеству поверхности.
-
Подбор оправки: Диаметр оправки должен соответствовать толщине металла, обеспечивая оптимальное соотношение между радиусом изгиба и толщиной образца.
-
Температурные условия: Испытания проводятся при температуре окружающей среды, соответствующей комнатной температуре. В случае проведения испытаний в условиях низких температур необходимо учитывать возможное влияние на результаты.
---
Рекомендации по приемке металла
При приемке металла рекомендуется:
-
Запрашивать у поставщика протокол испытаний, содержащий результаты оценки пластичности металла.
-
Проводить выборочную проверку образцов из партии для подтверждения соответствия металла требованиям стандарта.
-
Визуально осматривать образцы на наличие дефектов, таких как трещины, надрывы и расслоения, которые могут повлиять на результаты испытания.
---
Возможные дефекты и их интерпретация
-
Трещины по всей ширине образца: свидетельствуют о повышенной хрупкости металла и его непригодности для операций, требующих значительной пластической деформации.
-
Надрывы по краям образца: могут быть вызваны некачественной резкой или неправильной обработкой металла, что снижает его эксплуатационные характеристики.
-
Расслоения: являются критическим дефектом, указывающим на наличие внутренних структурных нарушений, которые могут привести к разрушению металла при эксплуатации.
---
Заключение
Применение ГОСТ 30003-93 позволяет обеспечить контроль качества тонколистового металла, используемого в машиностроении. Оценка пластичности металла по данному стандарту является необходимым условием для предотвращения брака, минимизации рисков при производстве и обеспечения надежности готовых изделий.
