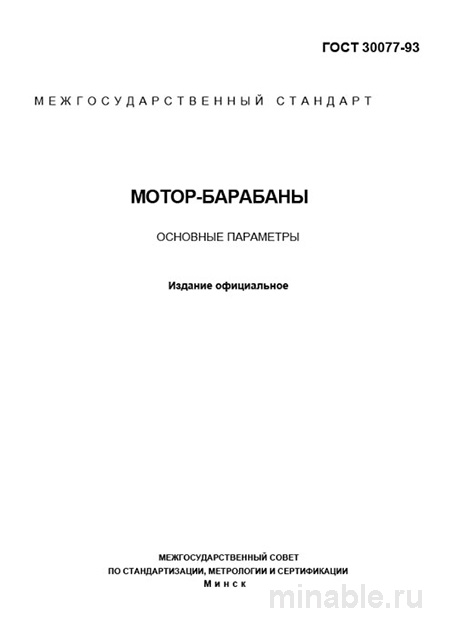

ГОСТ 30077-93: Комплексный разбор мотор-барабанов

Обзор ГОСТ 30077-93: Руководство для инженера

ГОСТ 30077-93 представляет собой ключевой стандарт, регламентирующий технические характеристики и параметры мотор-барабанов, применяемых в системах конвейерной транспортировки. Этот документ является основополагающим для инженеров и технических специалистов, занимающихся проектированием, монтажом и обслуживанием конвейерных систем. В условиях современного промышленного производства, где надежность и эффективность работы конвейерных линий имеют первостепенное значение, соблюдение требований ГОСТ 30077-93 способствует обеспечению бесперебойной эксплуатации оборудования.

Цели и задачи стандарта

ГОСТ 30077-93 устанавливает нормативные требования к конструкции, материалам и функциональным характеристикам мотор-барабанов, предназначенных для использования в качестве приводных элементов в конвейерных системах. Мотор-барабаны, состоящие из электродвигателя, редуктора и непосредственно барабана, объединены в герметичный корпус, что обеспечивает их защиту от внешних воздействий. Стандарт распространяется на широкий спектр отраслей промышленности, включая горнодобывающую, пищевую и логистическую.

Одним из ключевых преимуществ данного стандарта является его способность унифицировать технические параметры мотор-барабанов. Это позволяет специалистам по закупкам четко формулировать требования к поставляемому оборудованию, конструкторам — корректно интегрировать мотор-барабаны в проектные решения, а инженерам по контролю качества — эффективно проводить проверку соответствия продукции установленным нормам.

Основные требования стандарта

ГОСТ 30077-93 детально регламентирует основные параметры мотор-барабанов, включая:

Геометрические характеристики

Стандарт устанавливает строгие требования к диаметру, длине и размерам вала мотор-барабана. Это позволяет обеспечить взаимозаменяемость компонентов и упрощает процесс замены или модернизации оборудования.

Материалы и антикоррозийная защита

Хотя стандарт не определяет конкретные марки стали, он устанавливает требования к прочности и износостойкости материалов, используемых для изготовления барабана и вала. Особое внимание уделяется антикоррозийной защите: на поверхности барабана и вала должно быть нанесено цинковое покрытие или другое покрытие, устойчивое к воздействию агрессивных сред. Важно, чтобы антикоррозийное покрытие наносилось и на внутренние поверхности, недоступные для визуального осмотра после сборки. Проверка качества покрытия осуществляется при приемке продукции или на основании предоставленных сертификатов.

Функциональные характеристики

ГОСТ 30077-93 определяет требования к мощности электродвигателя и скорости вращения вала мотор-барабана. Также стандарт устанавливает параметры защиты от воздействия внешних факторов, таких как пыль и вода. Например, степень защиты IP54 обеспечивает защиту от пыли и брызг воды, в то время как IP55 защищает от пыли и сильных водяных струй.

Процедура приемки мотор-барабанов

Процесс приемки мотор-барабанов является важным этапом, требующим комплексного подхода. При проверке необходимо учитывать следующие аспекты:

Документальное подтверждение

Первоначально проверяется наличие полного комплекта сопроводительной документации, включая паспорт изделия с указанием заводского номера, массы, момента инерции и рекомендуемого натяжения ленты. Эти данные являются критически важными для корректного расчета параметров работы конвейерной системы.

Визуальный осмотр и геометрические параметры

Необходимо провести тщательный осмотр мотор-барабана на предмет наличия дефектов, а также проверить соответствие геометрических размеров установленным стандартам. Использование специализированных измерительных инструментов позволяет выявить отклонения, которые могут привести к вибрациям и преждевременному износу оборудования.

Функциональная проверка

Перед установкой мотор-барабана на конвейер необходимо провести его пробный запуск. В процессе проверки следует обратить внимание на отсутствие посторонних шумов, вибраций и перегрева. Также необходимо убедиться в надежности затяжки всех крепежных элементов на валу.

Сравнительный анализ с другими стандартами

ГОСТ 30077-93 следует отличать от других стандартов, регламентирующих параметры барабанных механизмов, таких как ГОСТ 22644-77 и ГОСТ 25711-83. Эти стандарты имеют различное назначение и области применения:

/ Параметр / ГОСТ 30077-93 (Мотор-барабаны) / ГОСТ 22644-77 (Барабаны приводные и неприводные общего назначения) / ГОСТ 25711-83 (Барабаны для шахтных конвейеров) / /-----------------------------------/------------------------------------------------------/--------------------------------------------------------------------/------------------------------------------------/ / Основное назначение / Приводной блок "мотор-редуктор-барабан" в сборе, герметичный / Отдельные барабаны (приводные, неприводные, отклоняющие) для сборки привода на месте / Специализированные барабаны для тяжелых условий работы в шахтах (взрывоопасная среда, высокая запыленность) / / Конструкция / Моноблочная, неразборная / Разборная, состоит из оси, втулки, дисков и обечайки / Усиленная, часто с футеровкой износостойкими материалами / / Редуктор и двигатель / Встроены, подбираются производителем / Отсутствуют, устанавливаются отдельно / Отсутствуют, устанавливаются отдельно / / Ключевые акценты / Компактность, герметичность, готовность к работе / Универсальность, ремонтопригодность, возможность сборки под нужные параметры / Взрывозащита, высокая надежность и ресурс в экстремальных условиях /

Рекомендации для специалистов

На основе практического опыта применения ГОСТ 30077-93 можно выделить следующие рекомендации:

Для технологов и конструкторов:

• При проектировании новых конвейерных линий необходимо указывать в технической документации не только параметры, соответствующие требованиям ГОСТ 30077-93, но и рекомендации по выбору смазочных материалов для мотор-барабанов. Использование несоответствующих смазочных материалов может привести к преждевременным отказам оборудования.

• Следует предусматривать достаточный запас длины конвейерной ленты для компенсации ее растяжения. Недостаток свободного пространства может привести к проскальзыванию ленты и снижению эффективности работы системы.

Для специалистов по закупкам и контролю качества:

• При заключении договоров на поставку мотор-барабанов необходимо требовать предоставления полного комплекта сопроводительной документации, включая паспорт изделия, сертификат соответствия, руководство по монтажу и эксплуатации.

• Важно проводить проверку сопротивления изоляции обмоток электродвигателя для выявления возможных дефектов, возникших в процессе транспортировки или хранения.

• Наиболее распространенными проблемами при эксплуатации мотор-барабанов являются повреждение защитного покрытия, утечка масла из-за некачественного уплотнения, а также возникновение шумов и вибраций вследствие неправильной сборки или дисбаланса.

ГОСТ 30077-93 является важным нормативным документом, регламентирующим технические характеристики мотор-барабанов для конвейерных систем. Соблюдение требований данного стандарта на всех этапах жизненного цикла оборудования позволяет обеспечить его надежность, долговечность и эффективность.
