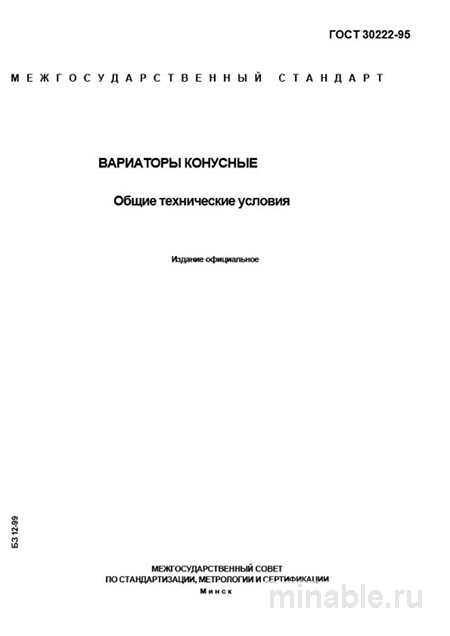

Обзор нормативно-технического документа ГОСТ 30222-95: Клиноременные конусные вариаторы
На сегодняшний день в области машиностроения существует множество типов устройств, предназначенных для регулирования скорости вращения. Среди них особое место занимают механические вариаторы, которые, несмотря на появление более современных электронных аналогов, продолжают находить широкое применение благодаря своей надежности и простоте технического обслуживания. ГОСТ 30222-95 представляет собой ключевой нормативно-технический документ, регламентирующий производство и методы контроля одного из наиболее востребованных типов вариаторов – клиноременных конусных. Этот стандарт обеспечивает взаимозаменяемость продукции различных производителей и гарантирует её соответствие установленным требованиям надежности.
Цели и задачи стандарта
ГОСТ 30222-95 устанавливает унифицированные требования к клиноременным коническим вариаторам, которые широко применяются в станкостроении, промышленном оборудовании и сельскохозяйственной технике. Основная цель стандарта заключается в обеспечении единообразия конструкции и эксплуатационных характеристик вариаторов, что позволяет повысить их взаимозаменяемость и предсказуемость работы вне зависимости от производителя.
Следует отметить, что данный стандарт не предоставляет детального чертежа или полного описания конструкции вариатора. Он определяет основные параметры, такие как номинальная мощность, передаточные отношения, геометрические размеры и требования к качеству материалов и обработки. Конкретные модели вариаторов разрабатываются в соответствии с положениями данного стандарта.
Основные положения стандарта
В стандарте детально описаны ключевые технические параметры, влияющие на работоспособность и надежность клиноременных конусных вариаторов.
Материалы и их обработка
Для изготовления основных компонентов вариатора, включая конусные шкивы, применяются высокопрочные стали. Эти детали подвергаются термообработке (закалке) для обеспечения высокой износостойкости и устойчивости к механическим повреждениям. Контроль твердости должен проводиться на рабочих поверхностях шкивов, а не только на торцах, что позволяет гарантировать их эксплуатационные характеристики.
Геометрические параметры и качество поверхности
Стандарт устанавливает строгие допуски на геометрические размеры и качество обработки поверхностей деталей. В частности, регламентируется предельно допустимое биение шкивов, а также требования к шероховатости рабочих поверхностей. Эти параметры обеспечивают оптимальное прилегание ремня к шкивам и минимизируют риск преждевременного износа.
Процедуры сборки и контроля
Каждый вариатор должен проходить обязательную процедуру контроля, включающую испытания на холостом ходу и под нагрузкой. Испытания под нагрузкой позволяют оценить работоспособность вариатора в реальных условиях эксплуатации и выявить возможные дефекты. На практике часто ограничиваются проверкой на холостом ходу, что может привести к снижению надежности и долговечности оборудования.
Методика проверки качества вариатора
При проведении проверки качества клиноременного конусного вариатора необходимо учитывать следующие аспекты:
-
Визуальный осмотр: Проверка на наличие трещин, царапин, коррозионных повреждений и других дефектов поверхности.
-
Измерение геометрических параметров: Использование измерительных инструментов для контроля соответствия размеров деталей требованиям стандарта.
-
Определение твердости: Применение методов неразрушающего контроля для оценки твердости рабочих поверхностей.
-
Измерение биения: Оценка равномерности вращения шкивов и соответствия их геометрических параметров установленным допускам.
Сравнительный анализ с другими стандартами
ГОСТ 30222-95 является специализированным стандартом, регулирующим параметры готовых клиноременных конусных вариаторов. В отличие от него, другие стандарты, такие как ГОСТ 1284.1-89 и ГОСТ 26546-2005, охватывают отдельные компоненты ременных передач.
/ Параметр / ГОСТ 30222-95 (Вариаторы) / ГОСТ 1284.1-89 (Ремни) / ГОСТ 26546-2005 (Шкивы) / /----------/-----------------------------/-------------------------/-------------------------/ / Объект регулирования / Готовый агрегат / Комплектующие (ремни) / Комплектующие (шкивы) / / Основное назначение / Изменение скорости / Передача крутящего момента / Передача крутящего момента / / Ключевые параметры / Диапазон регулирования, плавность / Длина, прочность / Геометрия, биение / / Допуски на геометрию / Высокие / Не регламентируются / Средние /
Рекомендации для специалистов и потребителей
При выборе и эксплуатации клиноременных конусных вариаторов рекомендуется учитывать следующие рекомендации:
-
При приобретении: Запрашивать у поставщика документацию, подтверждающую соответствие вариатора требованиям ГОСТ 30222-95. Обращать внимание на результаты испытаний под нагрузкой.
-
При проведении проверки: Использовать стандартные измерительные инструменты для контроля геометрических параметров и состояния поверхности. Отказаться от приобретения вариатора при выявлении дефектов.
-
При монтаже: Строго соблюдать инструкции производителя по центровке валов и натяжению ремня. Особое внимание уделить точности настройки механизма регулировки.
-
При эксплуатации: Регулярно проводить визуальный осмотр и техническое обслуживание вариатора. Своевременно выявлять и устранять возможные неисправности.
Заключение
ГОСТ 30222-95 является важным нормативно-техническим документом, обеспечивающим высокое качество и надежность клиноременных конусных вариаторов. Его соблюдение позволяет производителям выпускать продукцию, соответствующую установленным стандартам, а потребителям – быть уверенными в долгосрочной и эффективной работе оборудования.
