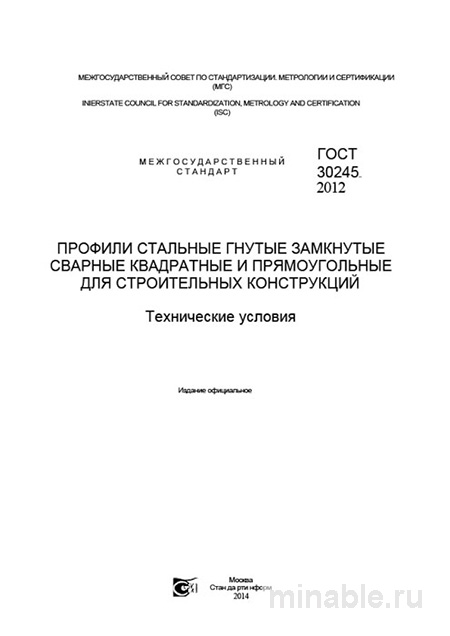

Обзор ГОСТ 30245-2012: Актуальный стандарт для строительства
В современной строительной индустрии надежность и экономическая эффективность зданий в значительной степени зависят от корректного выбора и применения стандартных стальных профилей. В частности, важное место среди них занимают стальные гнутые замкнутые сварные квадратные и прямоугольные профили, регламентируемые ГОСТ 30245-2012. Данный стандарт не только определяет параметры изделий, но и устанавливает строгие требования к их качеству, что непосредственно влияет на безопасность строительных объектов.
Назначение стандарта
ГОСТ 30245-2012 регламентирует производство стальных гнутых замкнутых сварных профилей (СГП), которые находят применение в несущих и ограждающих конструкциях зданий. Эти профили предназначены для восприятия значительных нагрузок в каркасах, колоннах, фермах и иных элементах строительных сооружений.
Ключевым отличием СГП от аналогичных гнутых профилей является наличие сварного шва, который требует повышенного внимания при производстве и контроле качества. Сварной шов может быть потенциальным слабым местом конструкции, поэтому проектировщики выбирают этот стандарт из-за сочетания высокой жесткости на кручение и прочности сварного соединения.
Основные требования стандарта
Материалы
Стандарт строго регламентирует использование определенных марок сталей для производства профилей, включая низкоуглеродистые, низколегированные и коррозионностойкие стали. Выбор конкретной марки стали зависит от условий эксплуатации и требуемых характеристик прочности. Применение сталей, не указанных в стандарте, недопустимо, поскольку это может привести к снижению качества продукции.
Размеры и геометрия
ГОСТ 30245-2012 предусматривает различные типоразмеры профилей с поперечным сечением от 40x40 до 400x200 мм и толщиной стенки от 1,5 до 8 мм. Точность геометрических параметров имеет критическое значение.
-
Сечение: Для профилей с размерами поперечного сечения до 100 мм допуски составляют ±1 мм, для профилей с размерами свыше 100 мм — ±1,5 мм.
-
Кривизна: Максимальный допустимый изгиб профиля не должен превышать 0,2% от длины изделия. Проверка кривизны осуществляется путем укладки профиля на ровную поверхность или с использованием натянутого шнура.
-
Прямолинейность: Прямоугольность сечения должна соответствовать допускам ±1,5° для профилей с размерами до 100 мм и ±1° для профилей с размерами более 100 мм.
Механические характеристики и качество сварного шва
Поскольку СГП являются сварными изделиями, их механические свойства должны соответствовать характеристикам используемой стали. Стандарт предусматривает проведение испытаний на прочность для подтверждения способности профилей выдерживать эксплуатационные нагрузки.
Особое внимание уделяется качеству сварного шва, который должен быть прочным, без дефектов, таких как трещины или пустоты. Поверхность шва должна быть гладкой и чистой. Контроль качества сварного соединения осуществляется путем простукивания молотком для выявления возможных дефектов.
Контроль качества
Контроль качества профилей включает следующие этапы:
-
Визуальный осмотр: Проверка на наличие механических повреждений, таких как вмятины, трещины и другие дефекты. Особое внимание уделяется состоянию сварного шва.
-
Геометрические измерения: Контроль размеров и формы не менее 5% изделий из партии, но не менее пяти штук. При выявлении несоответствий стандарту проводится проверка всей партии.
-
Документальное сопровождение: Каждый профиль должен иметь паспорт, содержащий информацию о марке стали, результатах испытаний и соответствии продукции требованиям ГОСТ.
Наиболее часто встречающиеся дефекты включают кривизну (особенно у длинных профилей), вмятины, возникающие при неправильном хранении, и дефекты сварного шва.
Сравнение с другими стандартами
Иногда возникает вопрос о различиях между ГОСТ 30245-2012 и другими стандартами на стальные профили. Основными конкурентами являются горячекатаные квадратные трубы и гнутые открытые профили, такие как швеллеры и уголки. Выбор профиля зависит от конкретных задач.
/ Стандарт / Основное назначение / Технология производства / Толщина стенки / Допуски по геометрии / Преимущества / /--------------------/------------------------------------------------------------/---------------------------------------------/--------------------/--------------------------/-----------------------------------------------/ / ГОСТ 30245-2012 (СГП)/ Ответственные несущие строительные конструкции / Холодная гибка и сварка / До 8 мм / Жесткие (±1, ±1,5 мм) / Оптимальное соотношение прочности и массы / / ГОСТ 8639-82 / Конструкции общего назначения, мебельная промышленность / Горячая прокатка и сварка / От 0,8 до 14 мм / Средние / Высокая доступность, разнообразие продукции / / ГОСТ 8278-83 / Ограждающие конструкции, облицовка / Холодная гибка листа / До 4 мм (обычно 1-2 мм)/ Умеренные / Низкая стоимость, простота производства /
Как видно из представленной таблицы, ГОСТ 30245-2012 ориентирован на более ответственные задачи. Горячекатаные трубы часто оказываются слишком массивными и дорогостоящими, а открытые профили — недостаточно прочными для использования в ответственных конструкциях.
Рекомендации для специалистов
Для технологов: При заказе профилей необходимо указывать марку стали и класс защитного покрытия. Рекомендуется проводить проверку сварного шва неразрушающими методами, такими как ультразвуковое исследование.
Для специалистов по закупкам: Не следует экономить на качестве продукции. Необходимо требовать от поставщика полный комплект сопроводительной документации, включая сертификаты на сталь и результаты испытаний. Дешевые профили часто изготавливаются из некачественного материала или с нарушением технологии производства.
Для главных инженеров и конструкторов: В проектной документации следует указывать точное обозначение профиля. Например, "Профиль ПР-100x60x4-Б-С/Г-ГОСТ 30245-2012" указывает на прямоугольный профиль с толщиной стенки 4 мм, изготовленный из стали класса Б с цинковым покрытием. Это позволяет избежать ошибок на этапе закупок и обеспечивает соответствие продукции требованиям проекта.
ГОСТ 30245-2012 представляет собой тщательно разработанный нормативный документ, направленный на обеспечение надежности, безопасности и экономической эффективности строительных конструкций. Его правильное применение свидетельствует о высоком уровне профессионализма инженеров и строителей.
