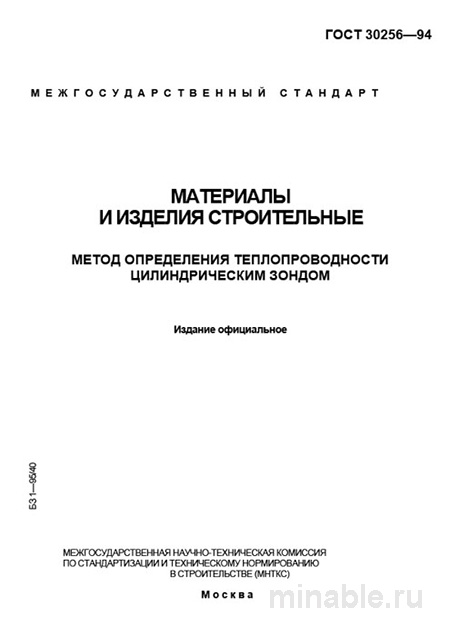

Обзор ГОСТ 30256-94: Применение цилиндрического зонда в технологическом процессе
В области машиностроения и строительства критически важно точно определить коэффициент теплопроводности материалов. Это необходимо для корректного проектирования конструкций, расчета теплопередачи и выбора эффективных изоляционных материалов. Стандарт ГОСТ 30256-94 устанавливает методику измерения теплопроводности с использованием цилиндрического зонда, которая отличается простотой и оперативностью.
Область применения метода
Метод, описанный в ГОСТ 30256-94, предназначен для определения теплопроводности строительных и теплоизоляционных материалов с коэффициентом теплопроводности в диапазоне от 0,02 до 2,0 Вт/(м·°C). Данный метод особенно эффективен для следующих типов материалов:
-
Сыпучие материалы, такие как керамзит, перлит и вермикулит;
-
Плиты из минеральной и базальтовой ваты;
-
Пенопласты и пенополистиролы;
-
Ячеистые бетоны и другие пористые материалы.
Важно отметить, что метод ГОСТ 30256-94 не обеспечивает высокой точности для специализированных измерений, однако он идеально подходит для первичной оценки теплопроводности материалов и сравнительного анализа различных партий продукции.
Техническое описание зонда
Цилиндрический зонд представляет собой устройство с нагревателем и температурным датчиком, интегрированными в цилиндрическую оболочку. Согласно стандарту, геометрические параметры зонда (длина, диаметр, материал изготовления) строго регламентированы. Отклонение от указанных характеристик может привести к искажению результатов измерений.
Подготовка образцов
Правильная подготовка образцов является ключевым этапом для обеспечения точности измерений. Для сыпучих материалов необходимо обеспечить равномерное уплотнение, исключающее наличие воздушных полостей. Для волокнистых материалов важно исключить образование воздушных карманов вокруг зонда.
Влажность материала также оказывает значительное влияние на результаты измерений. Согласно стандарту, испытания должны проводиться на образцах, находящихся в тех же условиях, что и окружающая среда лаборатории.
Сравнительный анализ методов
Для наглядного сравнения различных методов измерения теплопроводности можно привести следующую таблицу:
/ Критерий / ГОСТ 30256-94 (Цилиндрический зонд) / ГОСТ 7076-99 (Плоский стационарный прибор) / ГОСТ 26281-2019 (Зонд переносной) / /----------/--------------------------------------/------------------------------------------/-----------------------------------/ / Принцип метода / Нестационарный, линейный источник тепла / Стационарный, плоский тепловой поток / Нестационарный, игольчатый зонд / / Скорость измерения / Высокая (3-10 минут) / Низкая (1-3 часа) / Очень высокая (1-3 минуты) / / Точность / Средняя (погрешность 5-10%) / Высокая (погрешность 3-5%) / Низкая/Средняя (погрешность 5-15%) / / Подготовка образца / Требует уплотнения/формования / Требует изготовления эталонных образцов / Минимальная / / Основное применение / Лабораторный и производственный входной контроль сырья и продукции / Калибровочные и сертификационные испытания / Полевые испытания, экспресс-контроль на стройплощадке /
Рекомендации по использованию метода
При использовании метода ГОСТ 30256-94 необходимо соблюдать следующие рекомендации:
-
Калибровка зонда: Перед проведением измерений необходимо убедиться в калибровке зонда и наличии соответствующих сертификатов.
-
Документация: В протоколе испытаний должны быть зафиксированы параметры окружающей среды, плотность материала (для сыпучих и волокнистых материалов) и время, прошедшее с момента начала измерений.
-
Однородность материала: Для получения достоверных результатов рекомендуется проводить серию измерений (3-5 проб) и анализировать их дисперсию.
Возможные источники погрешностей
При проведении измерений могут возникнуть следующие проблемы:
-
Неправильная плотность образца: Отклонение от заданной плотности может привести к искажению результатов.
-
Повышенная влажность: Влажные материалы имеют более высокий коэффициент теплопроводности.
-
Неоднородность структуры: Материалы с неоднородным гранулометрическим составом могут уплотняться неравномерно, что также влияет на результаты измерений.
Заключение
Метод, описанный в ГОСТ 30256-94, является эффективным инструментом для первичного контроля качества теплоизоляционных материалов. При соблюдении всех требований стандарта и правильной подготовке образцов можно достичь высокой точности измерений, что позволяет оптимизировать производственные процессы и минимизировать риск возникновения дефектов.
