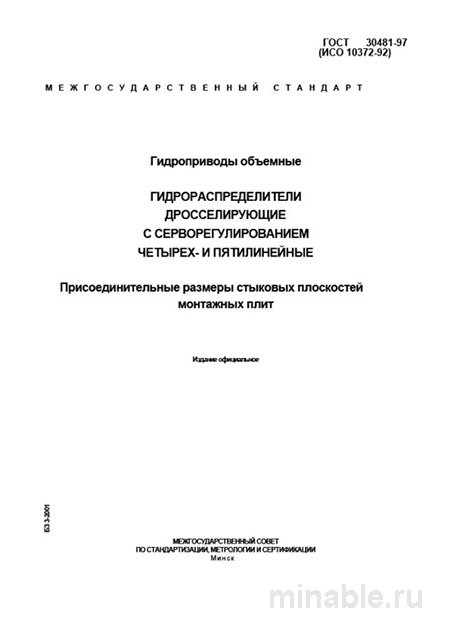

Обзор стандарта ГОСТ 30481-97: Руководство для инженера
В области машиностроения надежность и предсказуемость функционирования гидравлических систем играют ключевую роль в обеспечении эффективности и долговечности оборудования. Одним из важных компонентов таких систем являются дроссельные гидрораспределители с сервоуправлением, предназначенные для регулирования потока рабочей жидкости. Для обеспечения их корректной установки и взаимодействия разработан специальный стандарт ГОСТ 30481-97, регламентирующий требования к конструкции установочных поверхностей и мест соединений.
Цель стандарта
Стандарт ГОСТ 30481-97 не регламентирует конструктивные особенности самих гидрораспределителей, а определяет требования к посадочным местам для их установки. Основные цели данного стандарта включают:
-
Обеспечение взаимозаменяемости гидрораспределителей различных производителей.
-
Предотвращение утечек рабочей жидкости за счет обеспечения плотного прилегания компонентов.
-
Упрощение процесса проектирования гидравлических систем благодаря унификации установочных мест.
Стандарт распространяется на устройства с гидравлическим управлением, имеющие четыре или пять выходных каналов.
Основные требования
Стандарт детально описывает требования к конструкции установочных мест, включая:
Расположение отверстий
-
Точное определение расстояний между отверстиями для крепежных болтов и сливными каналами.
-
Указание допустимых отклонений для различных типоразмеров отверстий (например, 6 мм, 10 мм и т.д.).
Поверхность для установки
-
Поверхность должна быть гладкой, без дефектов, препятствующих плотному прилеганию уплотнительных элементов.
-
Требования к конструкции и размерам углублений для установки уплотнителей.
Материалы
-
Рекомендация использования конструкционной стали, при необходимости — с антикоррозийным покрытием.
-
Указание на необходимость выбора материала, обеспечивающего оптимальные условия эксплуатации уплотнительных элементов.
Контроль качества
При производстве установочных плит согласно ГОСТ 30481-97 проводится комплекс мероприятий по контролю качества, включающий:
-
Визуальный осмотр и измерение геометрических параметров поверхности.
-
Контроль качества нарезания резьбы в крепежных отверстиях.
-
Проверку глубины и чистоты канавок для установки уплотнительных элементов.
Особое внимание уделяется точности изготовления, так как даже незначительные отклонения могут привести к несовместимости компонентов. Для этого используются специализированные измерительные инструменты.
Сравнительный анализ с другими стандартами
Для более полного понимания специфики ГОСТ 30481-97 целесообразно провести его сравнение с другим стандартом, регулирующим аналогичные вопросы. В качестве примера можно рассмотреть ГОСТ 24679-81.
/ Критерий / ГОСТ 30481-97 / ГОСТ 24679-81 / /----------------------------------/----------------------------------------/--------------------------------------/ / Назначение / Для сложных гидравлических систем с высокой точностью настройки / Для широкого спектра гидравлических систем / / Тип управления / Гидравлическое управление / Ручное управление, магнитное управление, механическое управление / / Конструкция установочных мест / Высокоточная конструкция с раздельными каналами / Универсальные установочные места / / Точность изготовления / Высокая точность, особенно для систем, работающих под высоким давлением / Стандартная точность / / Область применения / Станки с ЧПУ, робототехника / Различные виды машин и оборудования /
Рекомендации по работе с ГОСТ 30481-97
Для эффективного применения стандарта рекомендуется учитывать следующие аспекты:
Для инженеров-конструкторов
-
При разработке новых устройств необходимо учитывать требования ГОСТ 30481-97 наряду с чертежами существующих аналогов.
-
После механической обработки поверхности (сверление, нарезание резьбы) рекомендуется проводить шлифовку для достижения оптимальной геометрии.
-
В условиях эксплуатации в агрессивных средах целесообразно использовать дополнительные защитные элементы, такие как бронзовые или стальные втулки.
Для специалистов по контролю качества
-
При заказе установочных плит необходимо указывать не только стандарт, но и конкретные размеры, а также требуемую точность изготовления.
-
Рекомендуется осуществлять выборочный контроль качества продукции на этапе производства.
-
Для проверки точности резьбы следует использовать специализированные измерительные приборы.
-
Перед установкой оборудования на производственную линию необходимо проводить тестовую сборку для проверки совместимости компонентов.
Соблюдение требований ГОСТ 30481-97 способствует повышению надежности и долговечности гидравлических систем, а также упрощает процесс их проектирования и эксплуатации.
