В сфере машиностроения обеспечение надежности каждого конструктивного элемента является критически важным фактором для стабильной работы оборудования. Конусные вариаторы, предназначенные для плавного регулирования скорости вращения, занимают особое место среди трансмиссионных механизмов. ГОСТ 30525-97 является ключевым нормативным документом, который устанавливает параметры и технические требования для конусных вариаторов в Российской Федерации. Данный стандарт имеет важное значение для конструкторов, главных инженеров, технологов и специалистов по закупкам, ответственных за обеспечение качества комплектующих и надежности конечного продукта.

Назначение и область применения ГОСТ 30525-97

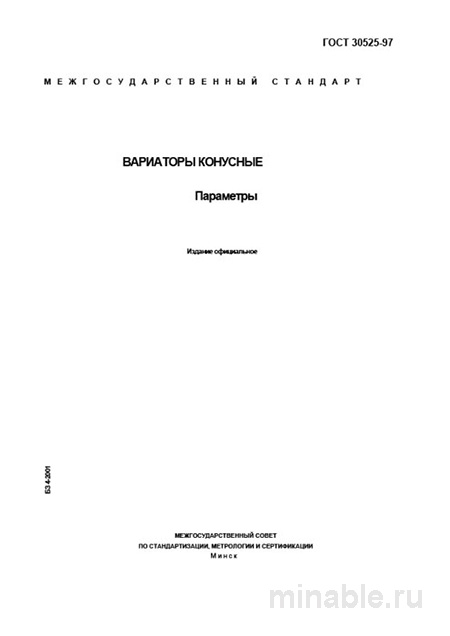

ГОСТ 30525-97 "Вариаторы конусные. Параметры" определяет основные технические характеристики клиноременных конусных вариаторов, используемых в различных машинах и механизмах. Основной целью стандарта является унификация конструктивных параметров вариаторов, что обеспечивает их взаимозаменяемость, корректную работу и возможность проведения проверочных мероприятий.

Стандарт применяется в общем машиностроении, включая станки, конвейеры и сельскохозяйственную технику, где требуется возможность плавного изменения скорости. Однако он не распространяется на специализированные вариаторы, применяемые в автомобильной промышленности или в системах, требующих высокой точности и скорости работы.

Основные положения стандарта

ГОСТ 30525-97 детально регламентирует параметры, которым должны соответствовать конусные вариаторы. Это позволяет конструкторам, производителям и потребителям иметь четкое представление о характеристиках данных устройств.

Геометрические параметры

Стандарт устанавливает стандартные размеры шкивов и расстояния между осями, что упрощает процесс подбора комплектующих от различных производителей и обеспечивает корректность расчетов длины ремня.

Материалы и прочностные характеристики

Хотя стандарт не содержит конкретных указаний на марки материалов, он устанавливает требования к их механическим свойствам, включая прочность и износостойкость. Шкивы должны изготавливаться из чугуна или стали, а ремни – из резины с кордовой основой, что обеспечивает их гибкость и устойчивость к разрыву.

Примечание: Твердость рабочей поверхности шкива оказывает значительное влияние на срок службы ремня. Слишком мягкий материал приводит к ускоренному износу, в то время как чрезмерно твердый может вызвать повреждение ремня. Рекомендуется проводить проверку твердости в нескольких ключевых точках.

Контроль качества вариаторов

Для обеспечения высокого уровня качества вариаторов проводятся следующие виды проверок:

1. Визуальный осмотр: Проверяется наличие трещин, сколов и других дефектов на поверхности деталей.

2. Контроль геометрии: Оценивается точность вращения шкивов, отсутствие биений и правильность взаимного расположения элементов.

3. Анализ поверхности: Поверхность шкивов должна быть гладкой для предотвращения защемления ремня и снижения его износа.

Примечание: Особое внимание следует уделять соосности раздвижных шкивов, так как даже незначительные отклонения могут привести к повреждению ремня.

Сравнение с другими стандартами

ГОСТ 30525-97 имеет узкую специализацию, фокусируясь исключительно на конусных вариаторах, предназначенных для плавного изменения скорости. В отличие от него, другие стандарты, такие как ГОСТ 1284.1-89 и ГОСТ 22644-77, регулируют параметры ремней, работающих в условиях постоянной скорости.

/ Параметр / ГОСТ 30525-97 (Конусные вариаторы) / ГОСТ 1284.1-89 (Клиновые ремни) / ГОСТ 22644-77 (Зубчатые ремни) / /----------/------------------------------------/----------------------------------/--------------------------------/ / Основное назначение / Плавное изменение скорости / Постоянная передача мощности / Синхронная передача мощности / / Ключевой параметр / Диапазон регулирования / Длина и мощность / Шаг зуба и число зубьев / / Допуски на геометрию / Жестче (особенно биение) / Стандартные / Высокие (прецизионные) / / Тип ремня / Специальный вариаторный / Клиновой кордшнуровой / Зубчатый /

Рекомендации для специалистов

1. Для специалистов по приемке и контролю качества:

   • Требовать от поставщиков документацию, подтверждающую соответствие вариаторов требованиям ГОСТ 30525-97.

   • Проводить выборочный контроль (не менее 10% партии) на твердость и отсутствие биений. В случае критически важных проектов рекомендуется осуществлять контроль всех изделий.

   • Использовать эталонные ремни для проверки функциональности вариаторов.

2. Для конструкторов и главных инженеров:

   • Включать в техническую документацию требование о соответствии вариаторов ГОСТ 30525-97.

   • Учитывать, что стандарт устанавливает минимальные требования. В условиях эксплуатации в тяжелых режимах рекомендуется предусматривать дополнительный запас по мощности и учитывать повышенные допуски на отклонения.

3. Для специалистов по закупкам:

   • Отказывать в приемке предложений, содержащих только общие характеристики без ссылки на ГОСТ 30525-97.

   • Учитывать, что качественные вариаторы, соответствующие стандарту, имеют более высокую стоимость. Экономия на данном компоненте может привести к увеличению частоты отказов и простоев оборудования.

Заключение

ГОСТ 30525-97 представляет собой важный нормативный документ, направленный на обеспечение качества и надежности конусных вариаторов. Его соблюдение позволяет минимизировать риски, связанные с эксплуатацией оборудования, и повысить эффективность производственных процессов.
