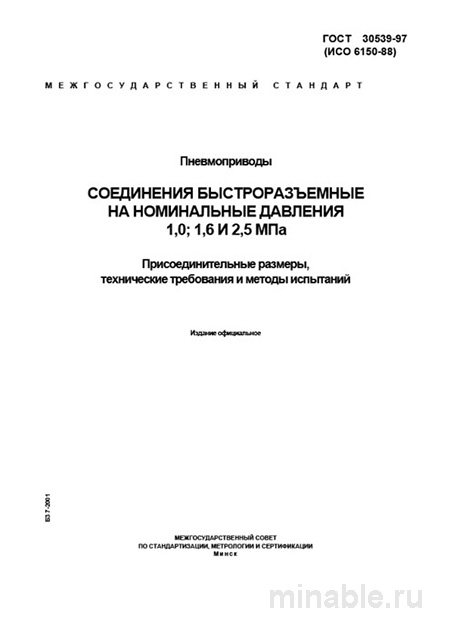

Обзор стандарта ГОСТ 30539-97
Введение
В области машиностроения надежность пневматических систем является критически важным фактором, поскольку от их функционирования зависит эффективность работы всего оборудования. Быстроразъемные соединения (БРС) играют ключевую роль в обеспечении оперативного и надежного подключения и отключения трубопроводов в таких системах. Стандарт ГОСТ 30539-97 устанавливает технические требования к БРС, предназначенным для использования в пневматических системах, работающих под высоким давлением (10, 16 и 25 атмосфер). Данный стандарт является нормативным документом, регулирующим процессы проектирования, производства, испытаний и эксплуатации БРС, что делает его важным инструментом для инженеров и технологов.
Цели и область применения стандарта
ГОСТ 30539-97 разработан для унификации характеристик быстроразъемных соединений, что позволяет обеспечить их взаимозаменяемость и совместимость независимо от производителя. Стандарт применяется в различных отраслях, включая:
-
Подключение пневматического инструмента (гайковерты, шлифовальные машины и др.).
-
Системы для проведения испытаний и контроля работоспособности оборудования.
-
Системы подачи сжатого воздуха для управления роботами и манипуляторами.
-
Пневматические системы, используемые для автоматизации производственных процессов и управления зажимными устройствами.
Важно отметить, что стандарт регламентирует использование БРС, рассчитанных на конкретные рабочие давления, что требует от проектировщиков и эксплуатантов учитывать запас прочности соединений. Например, для систем, работающих под давлением 12 атмосфер, рекомендуется использовать БРС, рассчитанные на 16 атмосфер.
Требования к материалам и конструкции
Стандарт предъявляет строгие требования к материалам и конструкции БРС, что обеспечивает их надежность и долговечность.
Материалы
Основные материалы, используемые для изготовления БРС, включают:
-
Латунь — для обеспечения высокой коррозионной стойкости и долговечности.
-
Сталь с цинковым покрытием — для защиты от коррозии в условиях повышенной влажности и при контакте с маслом.
Конструкция
Конструкция БРС включает два основных элемента: вилку и розетку, которые соединяются с помощью уплотнительных колец и шарика. Основные требования к конструкции:
-
Соответствие размеров резьбы и шланга, что обеспечивает легкую и надежную сборку соединений.
-
Герметичность соединений при нормальных условиях эксплуатации и при давлении, превышающем номинальное в 1,5 раза.
-
Возможность многократного использования (не менее 10 000 циклов соединения/разъединения).
-
Удобство в эксплуатации, что предполагает легкость и быстроту монтажа и демонтажа.
Методы контроля качества
Для обеспечения соответствия БРС требованиям стандарта проводится комплекс испытаний, включающий:
-
Визуальный осмотр на наличие дефектов (зазубрин, сколов, неровностей покрытия).
-
Проверку резьбы на соответствие номинальным размерам и легкость закручивания.
-
Испытание на герметичность при номинальном давлении и давлении, превышающем номинальное.
-
Проверку на легкость соединения и разъединения.
Сравнение с другими стандартами
ГОСТ 30539-97 имеет ряд отличий от других стандартов, регулирующих производство БРС. Наиболее значимым отличием является рабочее давление, на которое рассчитаны соединения.
/ Параметр / ГОСТ 30539-97 / ГОСТ 26600-98 (типа БРС-М) / /---------/--------------/----------------------------/ / Давление / 10, 16, 25 атм / 6,3, 10, 16 атм / / Применение / Системы с высоким давлением / Системы с низким давлением (водоснабжение, подача масла) / / Конструкция / Прочные и массивные / Легкие и компактные / / Материалы / Латунь, сталь с покрытием / Латунь, пластик, нержавеющая сталь (опционально) / / Стоимость / Выше / Ниже /
ГОСТ 26600-98 предназначен для систем с более низким рабочим давлением и не рекомендуется для использования в условиях высоких нагрузок.
Рекомендации для технологов и специалистов по закупкам
При проектировании и закупке БРС рекомендуется учитывать следующие аспекты:
-
Указывать тип соединения в соответствии с ГОСТ 30539-97 и выбирать давление с запасом 30-40%.
-
Требовать от поставщиков полный комплект сопроводительной документации, включая сертификаты соответствия.
-
Проводить входной контроль качества на складе, включая проверку герметичности соединений.
-
Обучать персонал правилам эксплуатации и технического обслуживания БРС.
Заключение
ГОСТ 30539-97 является важным нормативным документом, обеспечивающим высокие стандарты качества и надежности быстроразъемных соединений для пневматических систем. Соблюдение требований данного стандарта позволяет минимизировать риски отказов оборудования и обеспечить его бесперебойную работу.
