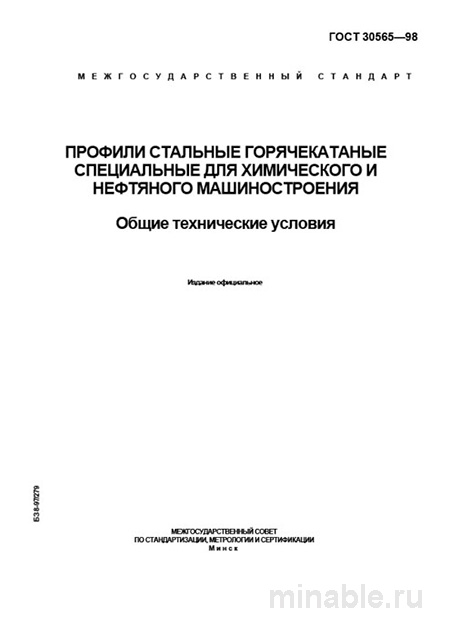

ГОСТ 30565-98: Профили стальные специальные - Разбор и руководство

Обзор ГОСТ 30565-98: Специальные профильные изделия для химического и нефтяного машиностроения

В отрасли химического и нефтяного машиностроения при проектировании и изготовлении оборудования критически важным является использование высококачественных материалов и комплектующих. От их выбора зависят надежность, безопасность и эксплуатационный срок службы оборудования. ГОСТ 30565-98 представляет собой нормативный документ, регламентирующий производство специальных стальных профильных изделий, предназначенных для использования в условиях высоких давлений, температур, воздействия агрессивных химических сред, а также при значительных вибрационных нагрузках.

Цель и область применения ГОСТ 30565-98

Настоящий стандарт устанавливает требования к производству специальных стальных профильных изделий, применяемых в конструкциях колонн, реакторных аппаратов, крупногабаритных емкостей и других элементов химического и нефтяного оборудования. ГОСТ 30565-98 не только определяет технические параметры профильных изделий, но и служит руководством для специалистов в области проектирования, изготовления и контроля качества продукции.

Основные положения ГОСТ 30565-98

Материалы

Стандарт регламентирует использование определенных марок стали, обладающих высокой свариваемостью, коррозионной стойкостью и механической прочностью. К ним относятся:

• Стали углеродистые обыкновенного качества (например, Ст3сп).

• Углеродистые конструкционные стали (например, 20, 35, 45).

• Низколегированные стали (например, 09Г2С, 17Г1С, 10ХНДП).

Выбор конкретной марки стали зависит от условий эксплуатации оборудования, включая параметры давления, температуры и агрессивности рабочей среды. Химический состав и механические свойства стали должны соответствовать не только требованиям ГОСТ 30565-98, но и исходным стандартам на сталь (например, ГОСТ 380, ГОСТ 105 и др.).

Геометрические параметры

ГОСТ 30565-98 устанавливает строгие требования к геометрическим характеристикам профильных изделий, включая:

• Точность размеров. Отклонения по ширине полки для профилей высотой до 300 мм не должны превышать ±2 мм.

• Прямолинейность. Допустимая кривизна и скручивание изделий регламентируются стандартом для обеспечения плотного прилегания деталей и качественного выполнения сварочных работ.

Качество поверхности

Профильные изделия должны иметь гладкую и ровную поверхность без значительных дефектов, таких как трещины, вмятины и глубокие риски. Наличие мелких следов зачистки и рисок допускается, но они не должны влиять на эксплуатационные характеристики изделия.

Контроль качества профильных изделий

Для обеспечения соответствия продукции требованиям ГОСТ 30565-98 необходимо проведение следующих мероприятий:

1. Анализ сопроводительной документации. Проверка наличия сертификатов качества, подтверждающих соответствие продукции требованиям стандарта, а также документов, подтверждающих химический состав и механические свойства стали.

2. Визуальный осмотр и измерение. Контроль основных геометрических параметров (высота, ширина полок, толщина) и дополнительных характеристик (кривизна, скручивание) с использованием измерительных инструментов (рулетки, штангенциркули, угломеры, щупы).

3. Ультразвуковой контроль (УЗК). Данный метод позволяет выявить скрытые дефекты, такие как трещины и расслоения, особенно в зонах сварных соединений.

Отличие специальных профильных изделий от обычных

Для наглядного представления особенностей профильных изделий, соответствующих ГОСТ 30565-98, можно провести их сравнение с профилями общего назначения, например, швеллерами по ГОСТ 8240-97:

/ Параметр / Специальный швеллер (ГОСТ 30565-98) / Обычный швеллер (ГОСТ 8240-97) / /--------------------------------/-------------------------------------------------------------------------------------------------------------------------------/-----------------------------------------------------------------------------------------------------/ / Основное назначение / Применение в конструкциях, работающих в условиях высоких давлений, температур и агрессивных сред / Использование в строительстве и других отраслях / / Материал / Ограниченный перечень марок стали, соответствующих требованиям повышенной прочности и коррозионной стойкости / Широкий спектр марок стали / / Точность геометрических параметров / Высокая точность размеров и прямолинейности / Меньшая точность геометрических параметров / / Качество поверхности / Гладкая поверхность без значительных дефектов / Допустимы мелкие дефекты поверхности / / Механические свойства / Обязательное подтверждение соответствия механическим характеристикам в сертификатах / Механические свойства могут не подтверждаться в сопроводительных документах /

Рекомендации для специалистов

1. Четкая формулировка требований. При заказе профильных изделий необходимо указывать соответствие ГОСТ 30565-98 и конкретные марки стали.

2. Полнота сопроводительной документации. Важно запрашивать сертификаты качества, а также документы, подтверждающие химический состав и механические свойства стали.

3. Контроль качества. Необходимо проводить проверку каждой партии профильных изделий перед использованием.

4. Учет условий эксплуатации. При выборе стали следует учитывать требования к пластичности материала, особенно в случае необходимости гибки изделий.

5. Контроль транспортировки. Профильные изделия должны быть надежно упакованы для предотвращения их деформации при транспортировке.

Заключение

ГОСТ 30565-98 является ключевым нормативным документом, регулирующим производство специальных стальных профильных изделий для химического и нефтяного машиностроения. Соблюдение требований данного стандарта обеспечивает изготовление качественного и надежного оборудования, способного функционировать в тяжелых условиях эксплуатации.
